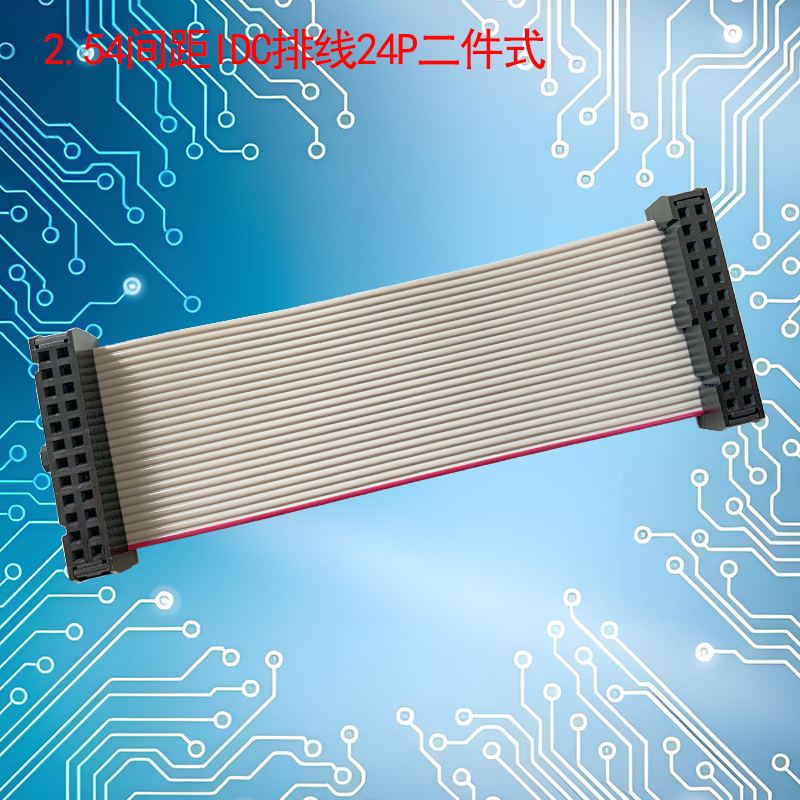

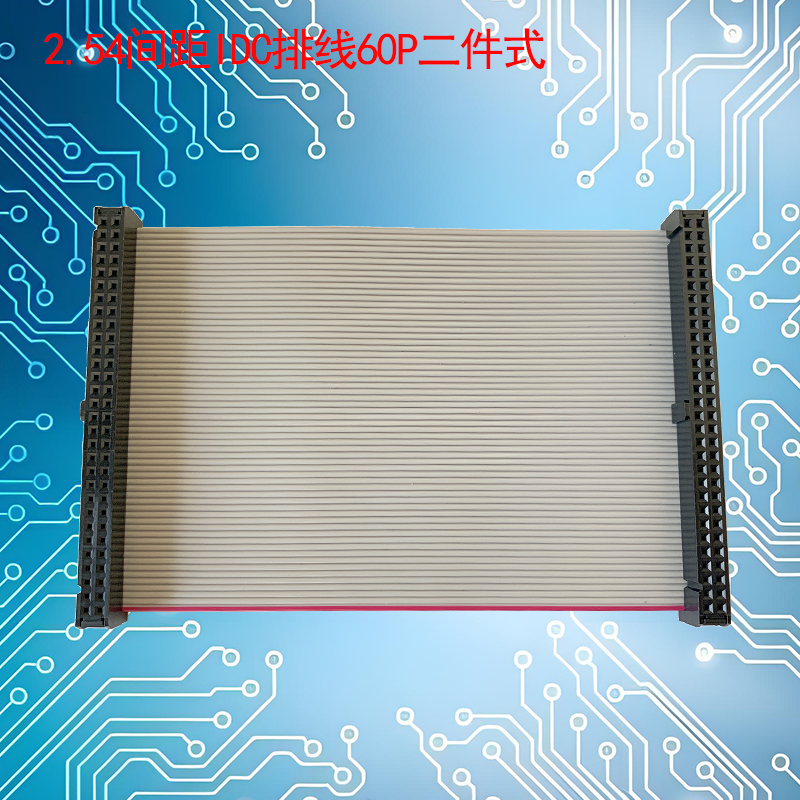

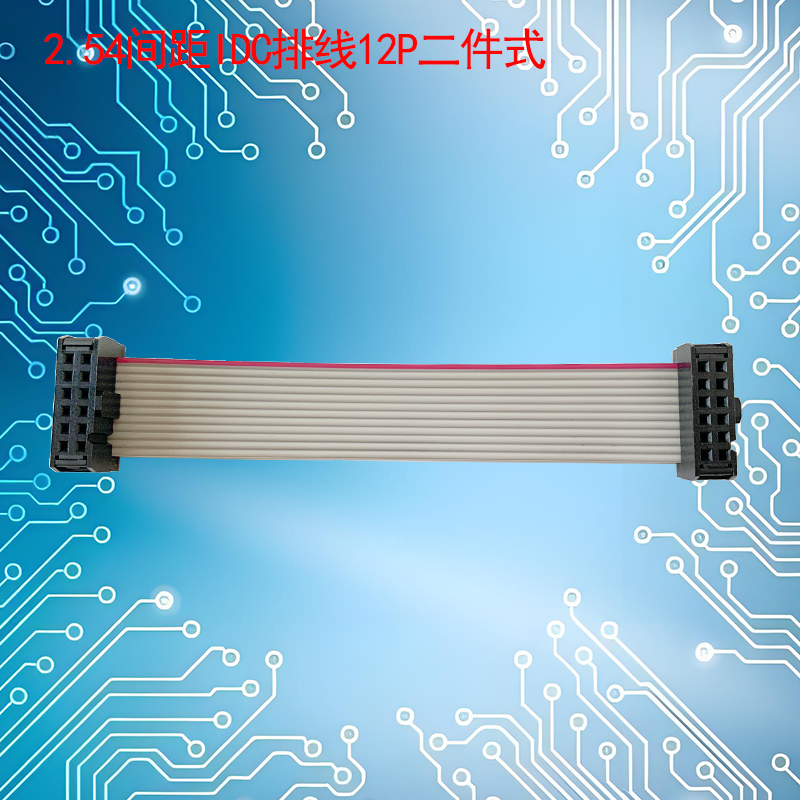

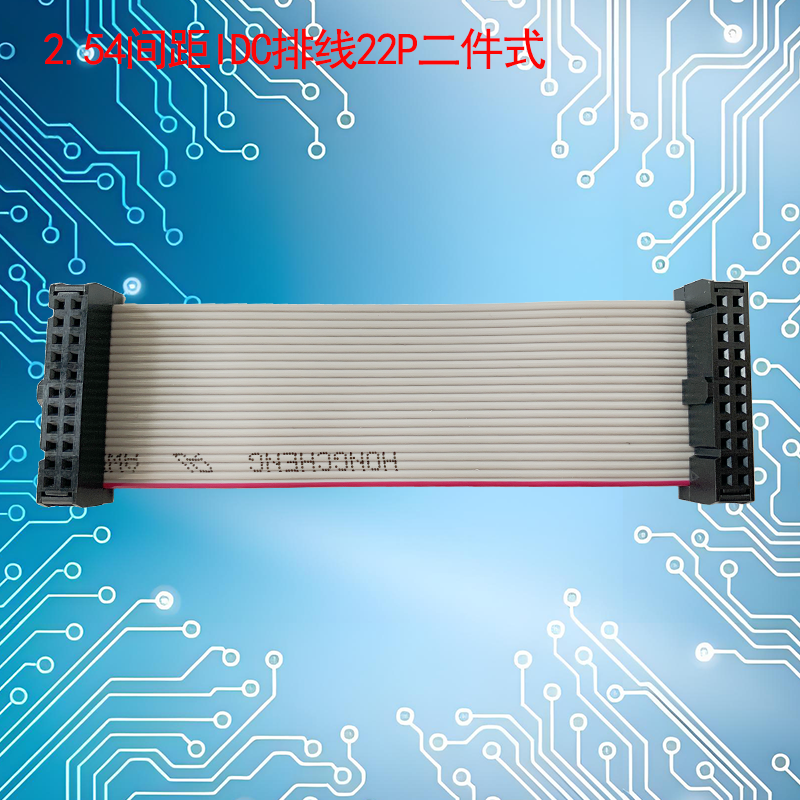

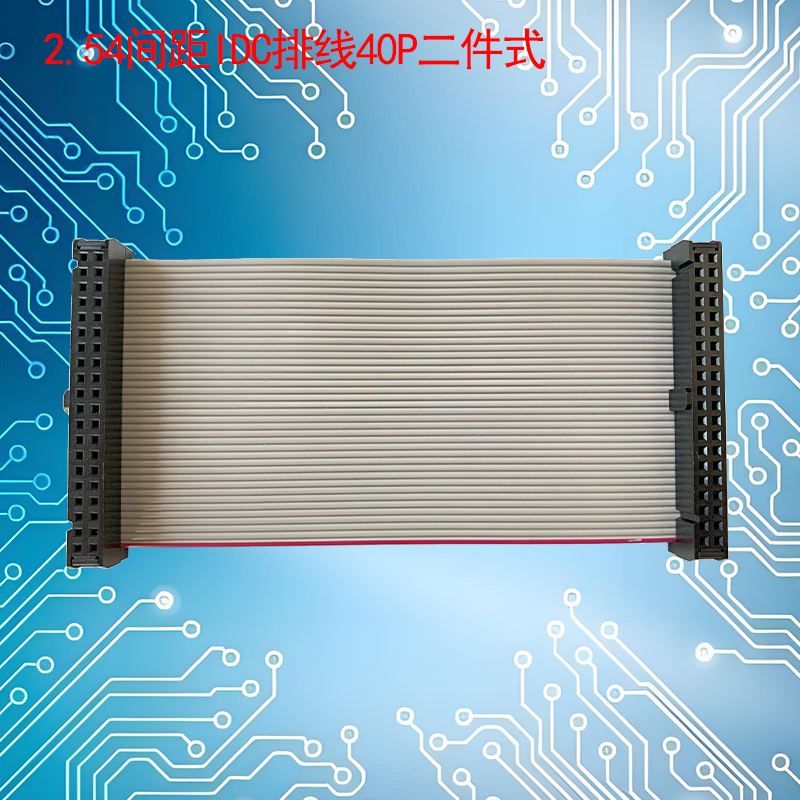

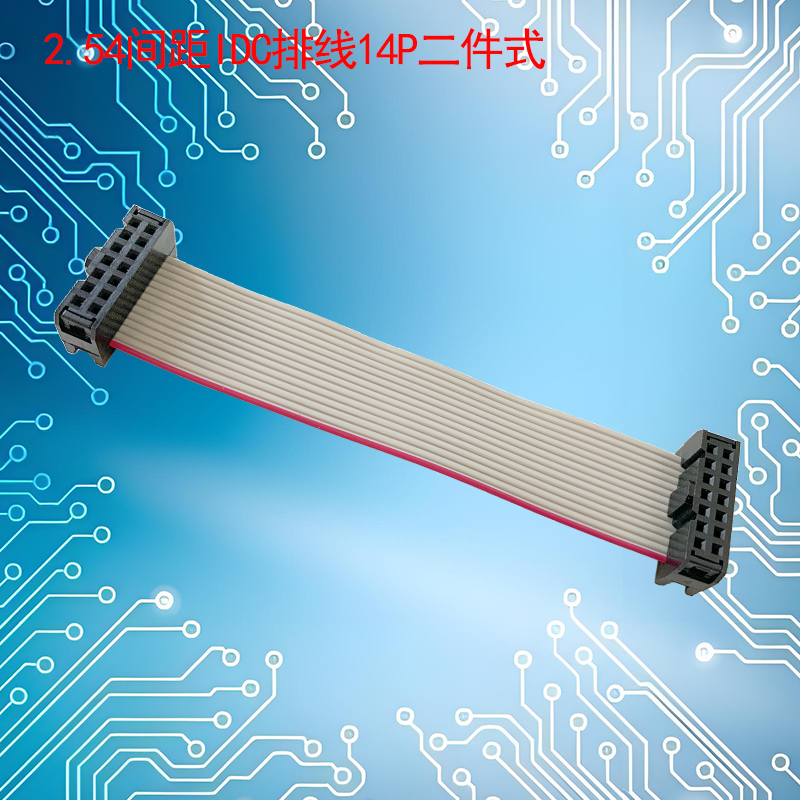

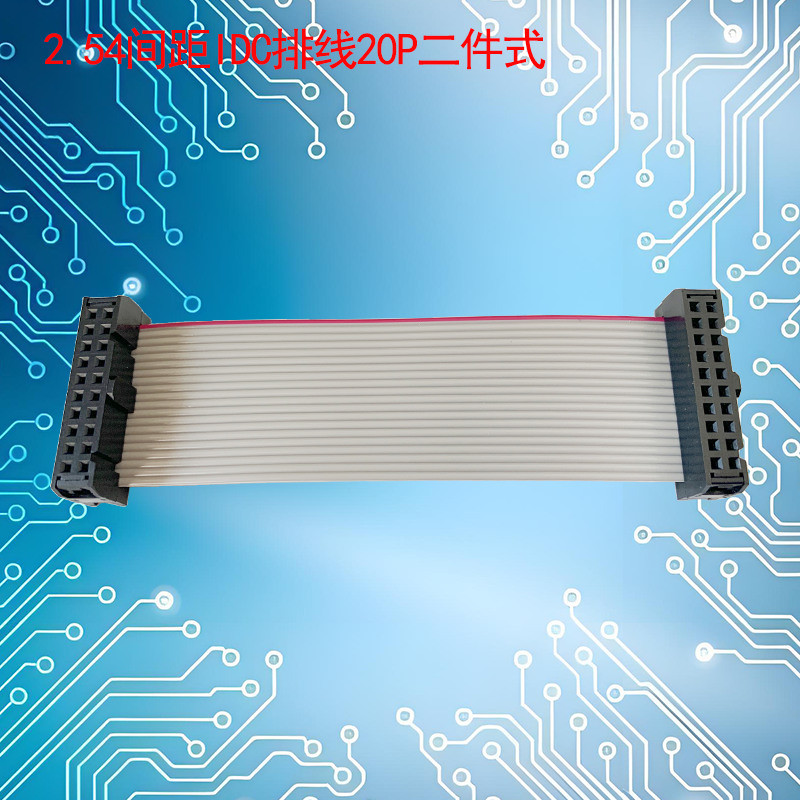

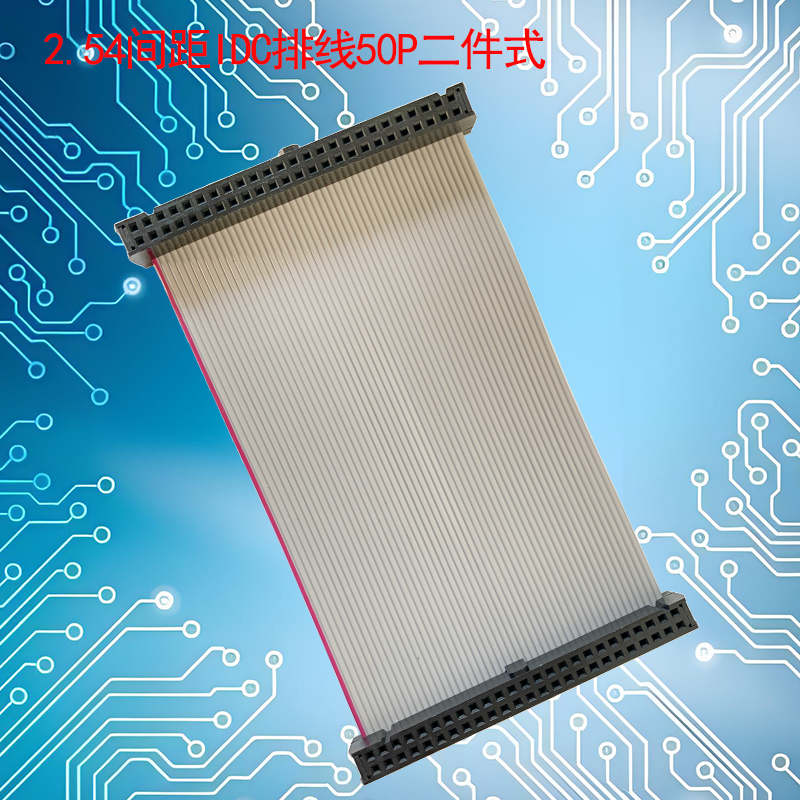

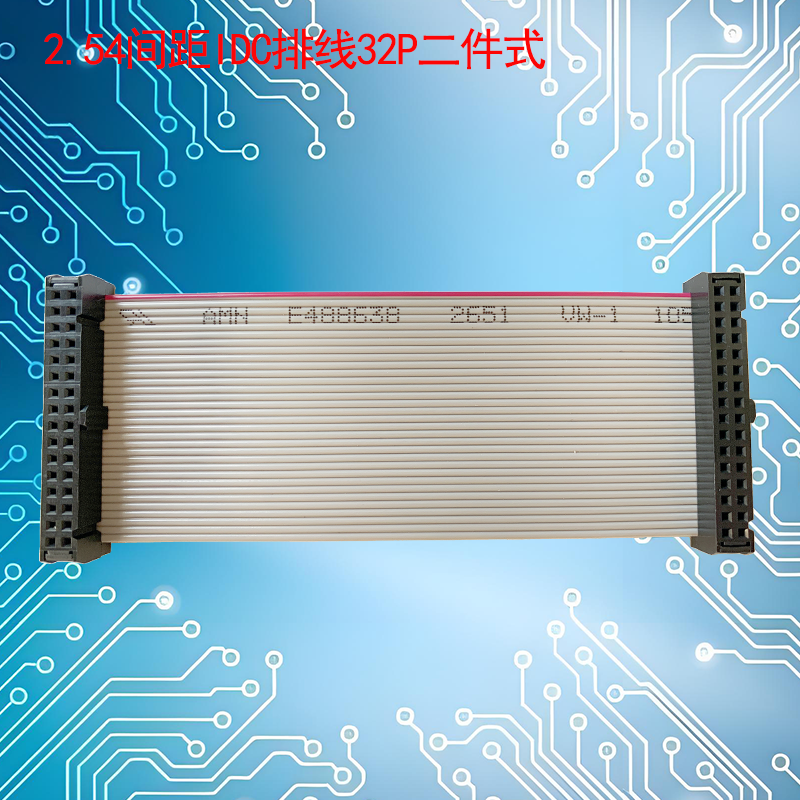

UNK-2.54-FC6P-64P二件式灰排线
核心优势

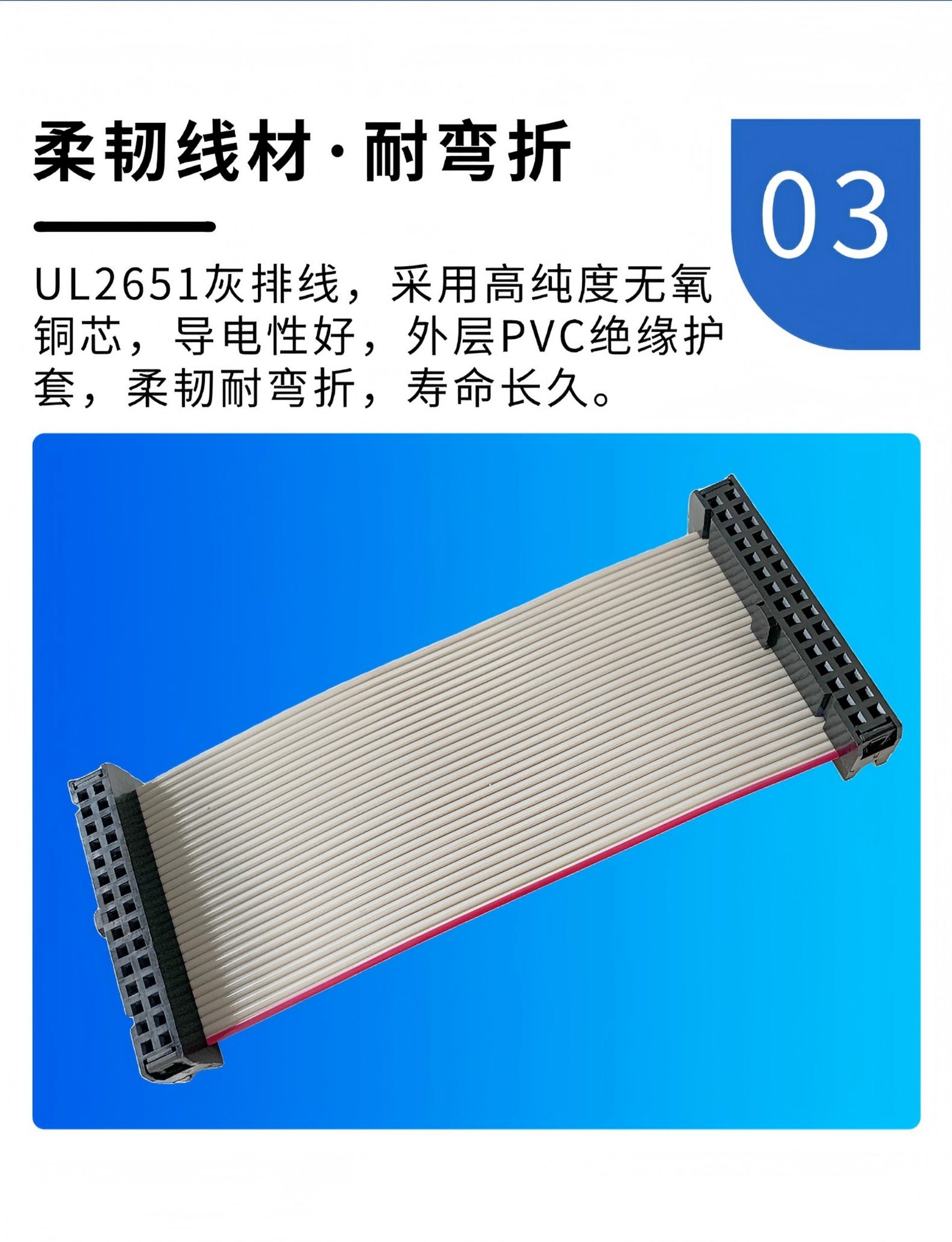

本产品采用刺破式压接工艺制作，具有装配效率高、连接稳定、使用方便等特点。排线采用UL2651标准线材，线规为28AWG，具备优良的耐热性、抗拉性和抗老化性能。产品结构紧凑、体积小、重量轻，可弯曲、扭转而不损坏线缆，能适应不同形状和特殊包装尺寸的安装需求。排线布线整齐，柔韧性好，有效节省内部空间，便于批量装配。
规格特性

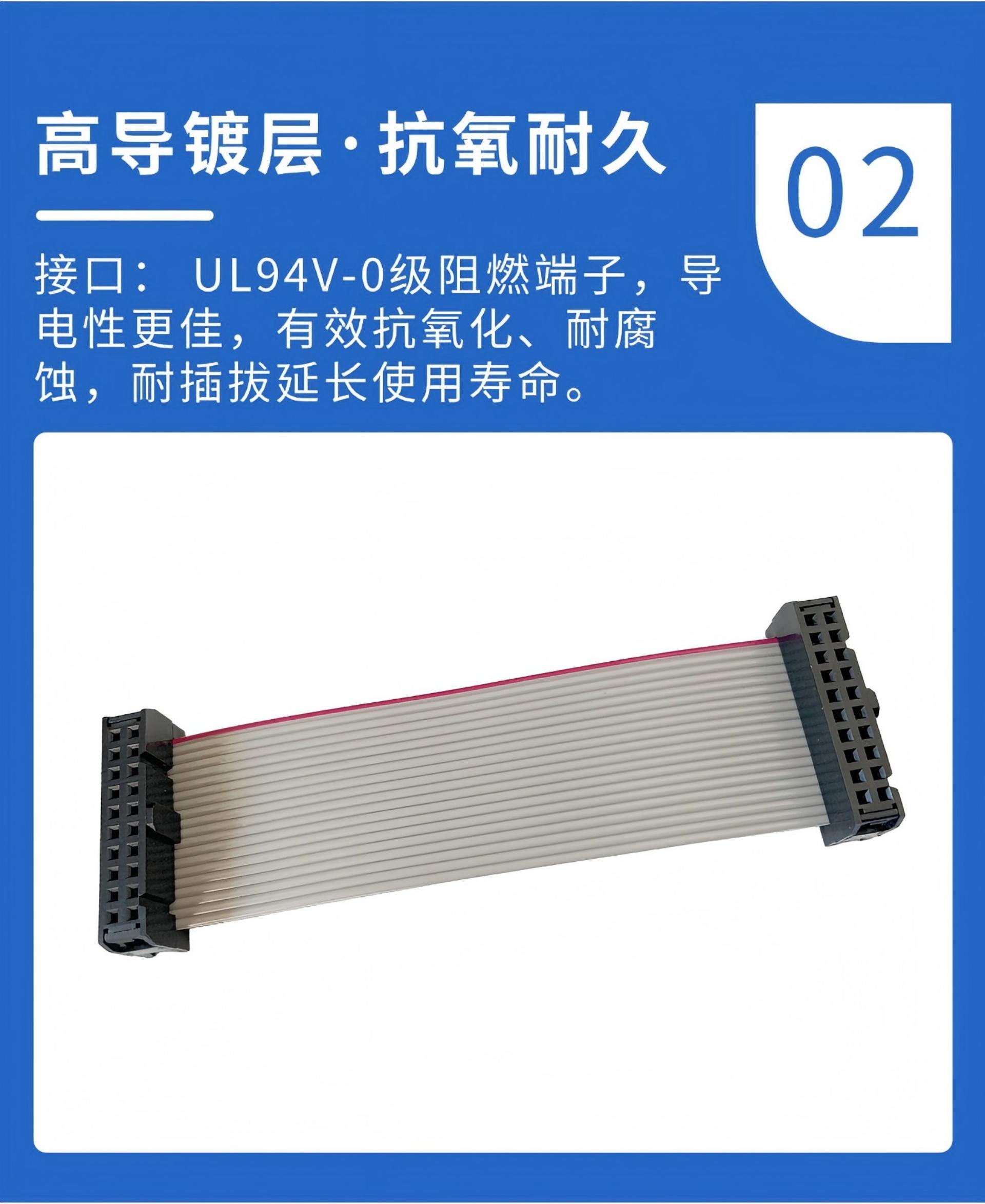

排线间距为2.54mm（即0.100英寸），符合标准IDC连接器接口规范。针脚数覆盖4P至64P等多种规格，可提供任意长度定制。产品采用三件式结构设计（外壳、内针、护套），两端压接IDC端子，支持快速插拔安装。导体材料采用先镀后绞或先绞后镀工艺，确保良好的导电性能。外壳采用PBT 30%GF（UL94 V-0）材料，具有高耐热性和机械强度。产品符合UL认证，工作温度范围可达-40°C至+105°C。
应用领域
2.54mm间距IDC排线广泛应用于工业自动化控制系统中的PLC、传感器接口等模块间信号传输；消费电子领域如笔记本电脑、平板电脑、打印机等设备的主板与扩展板之间连接；通信设备的背板或子卡之间数据传递；以及医疗电子、安防系统、车载电子、LED显示屏、仪器仪表等对稳定性要求较高的领域。产品支持多路信号并行传输，导通电阻低，接触电阻稳定，保障信号完整性与传输效率。
产品名称：2.54mm间距 IDC灰排线（UL2651标准 4P-64P镀金款）
产品概述

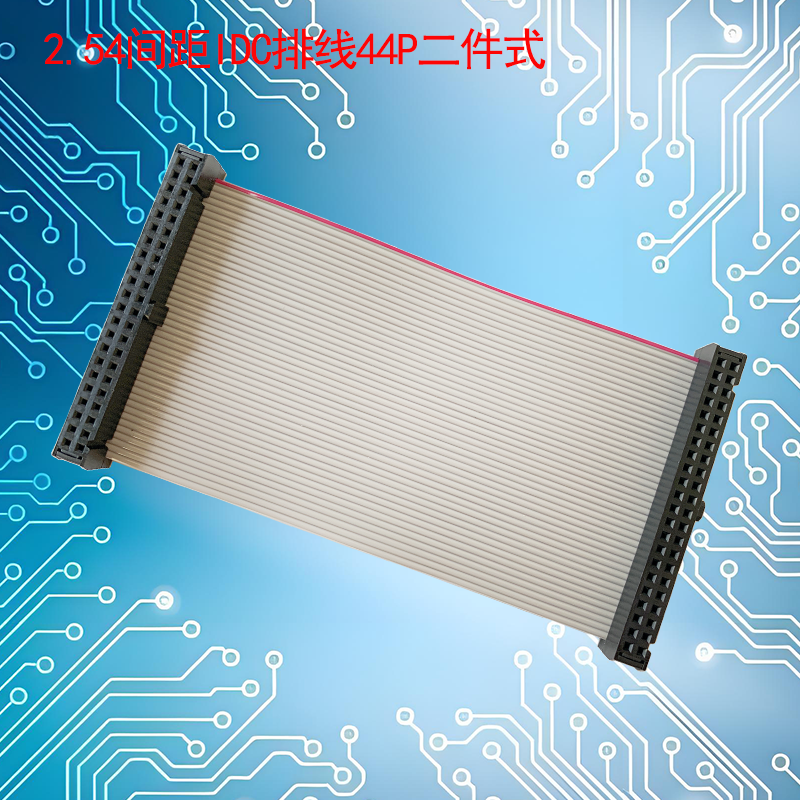

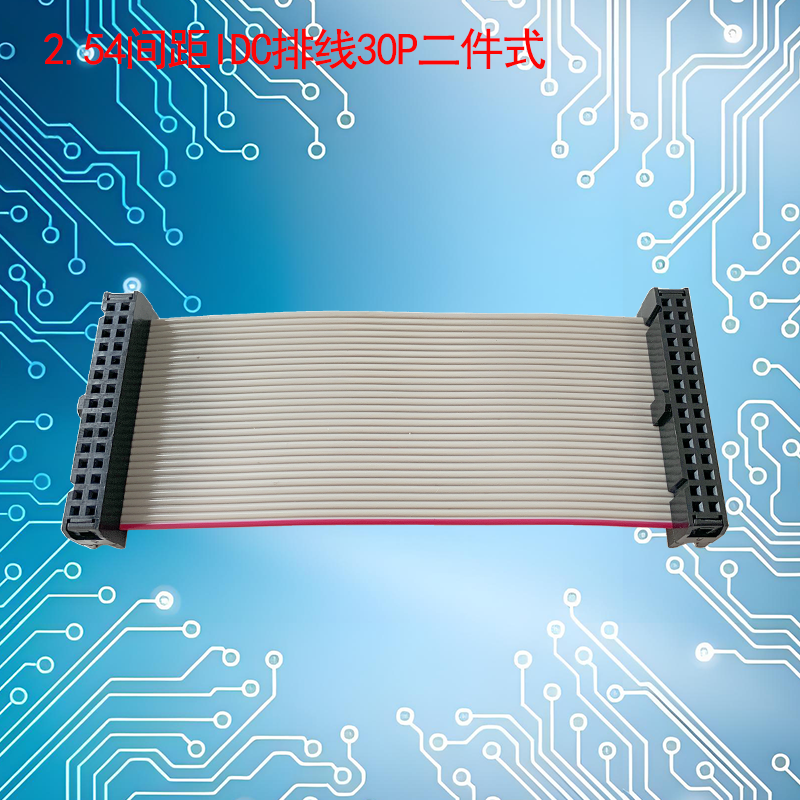

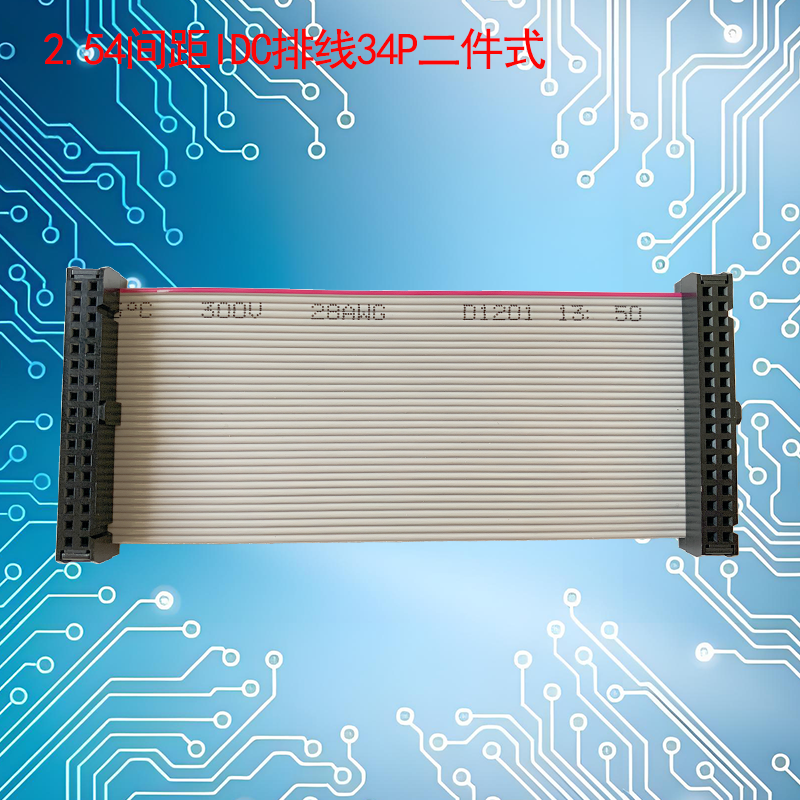

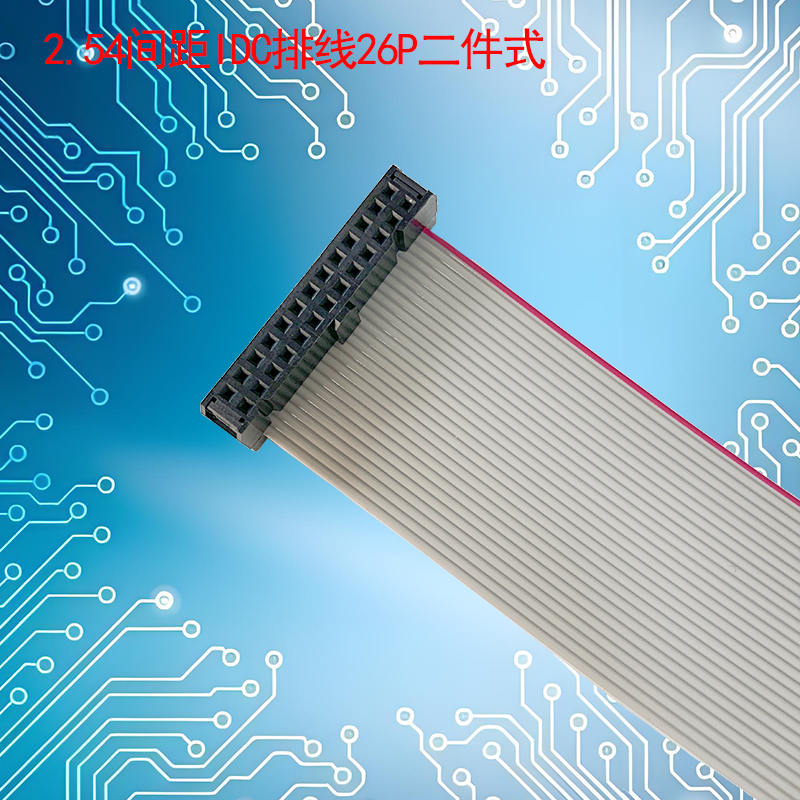

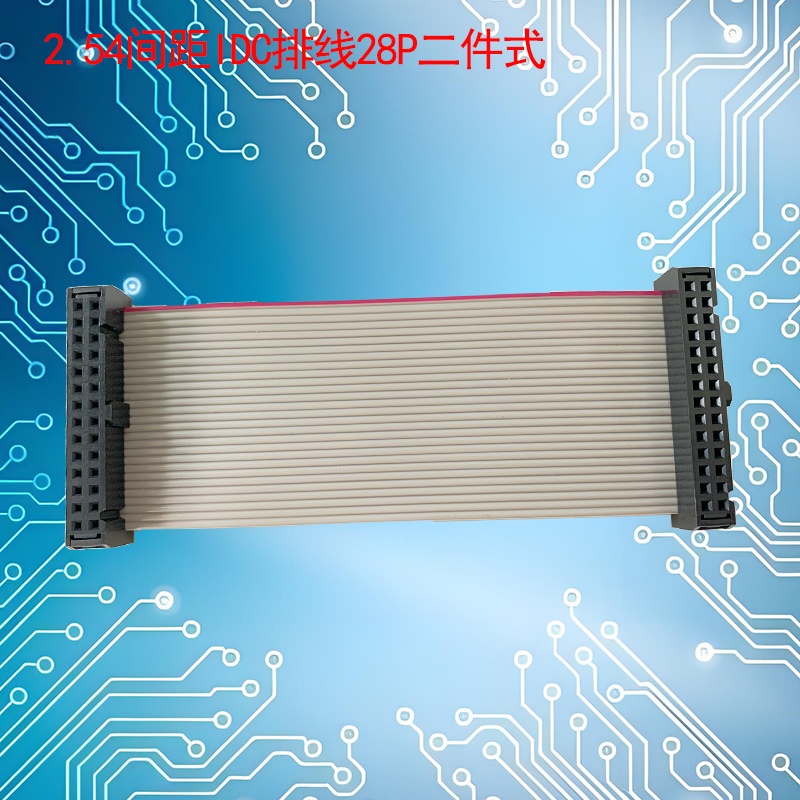

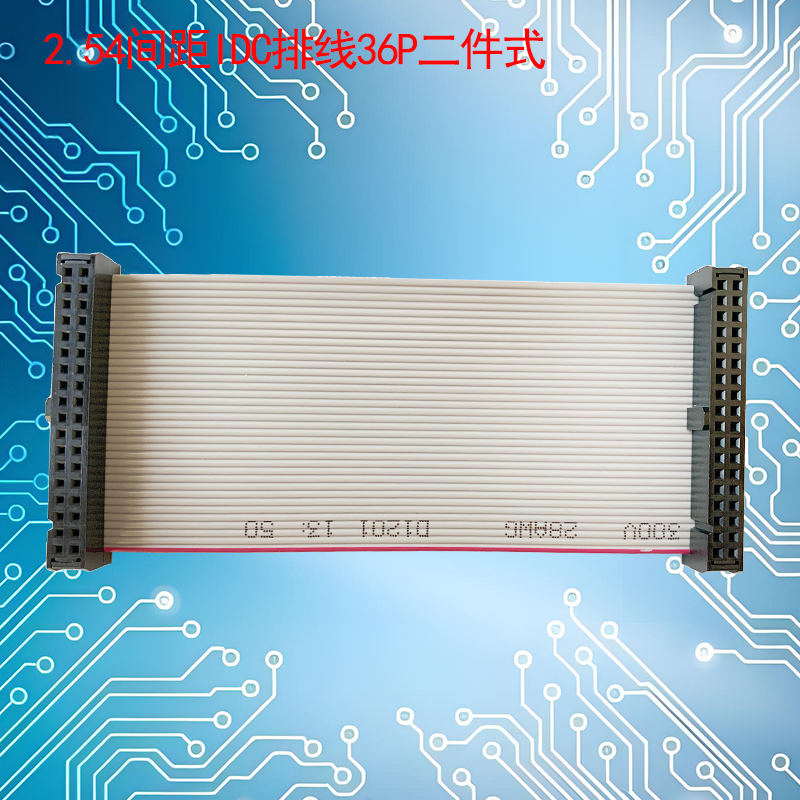

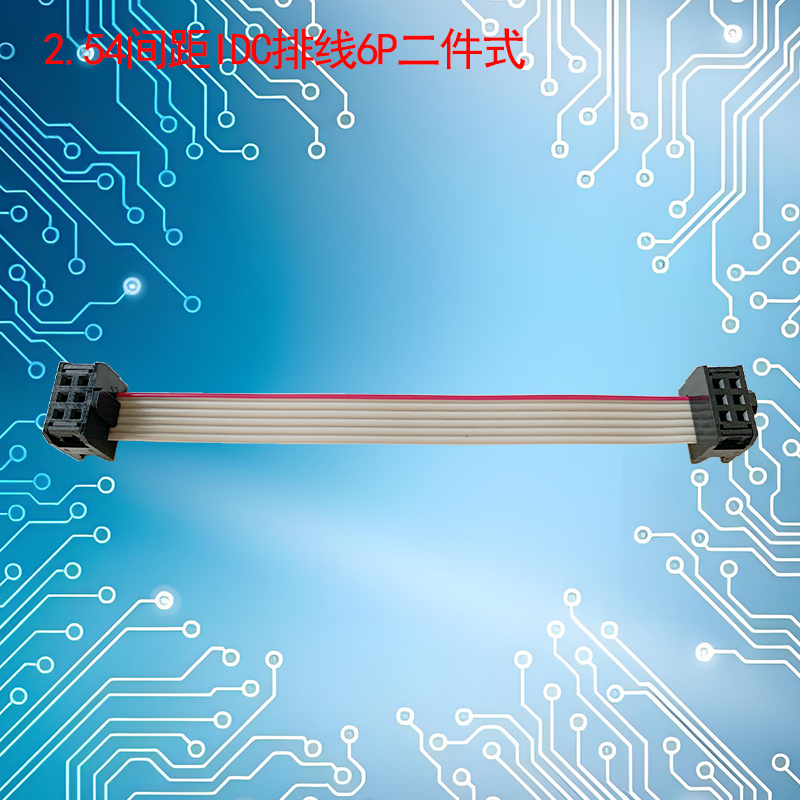

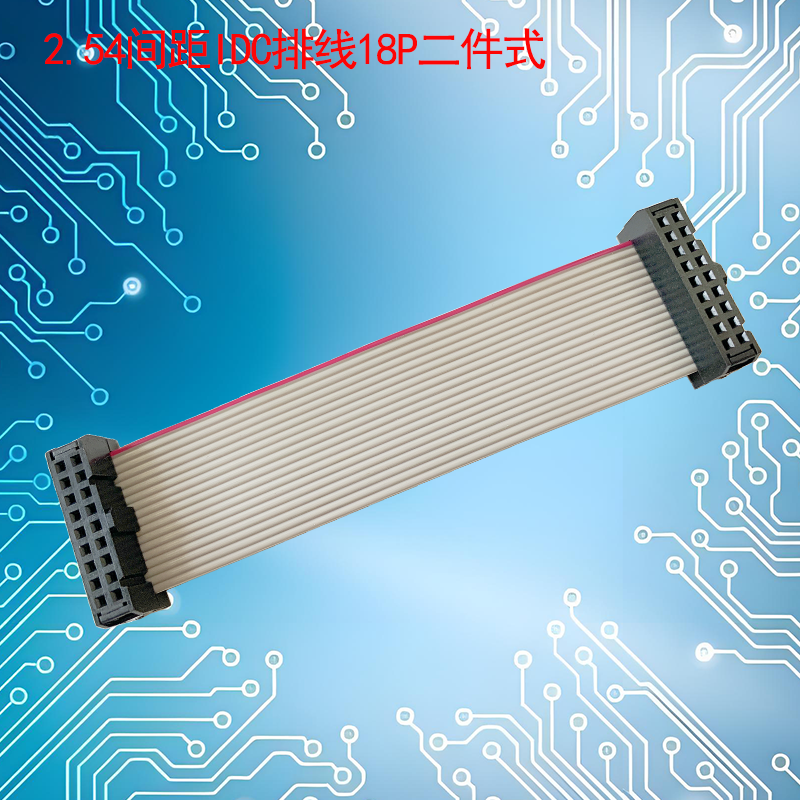

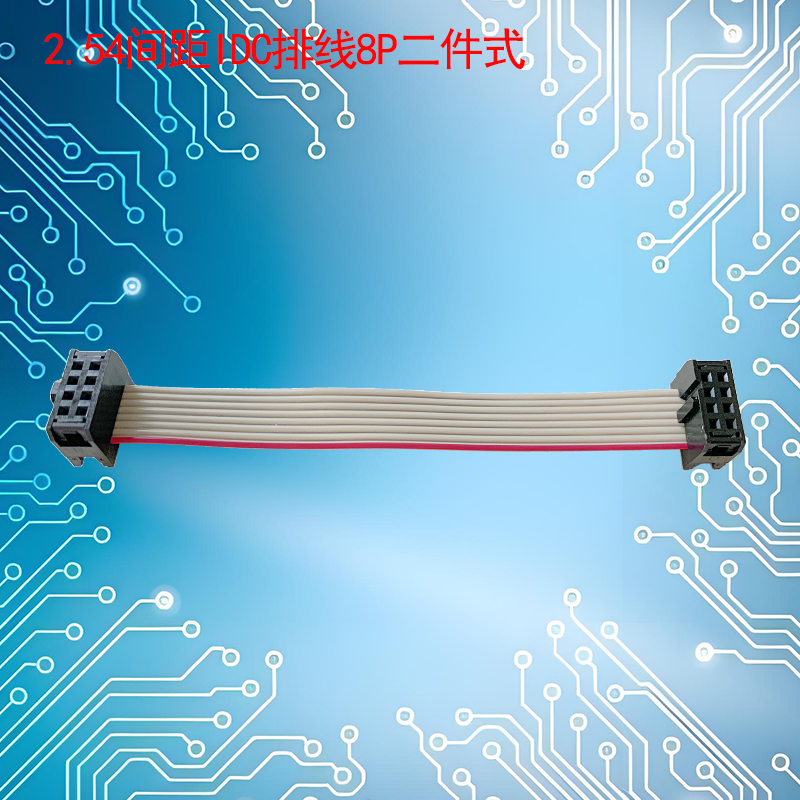

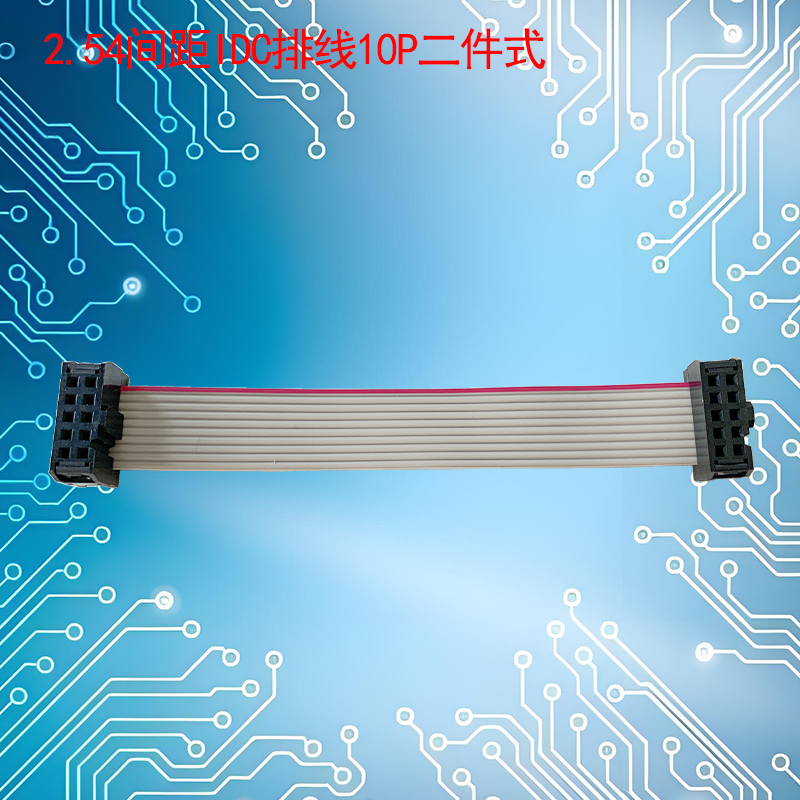

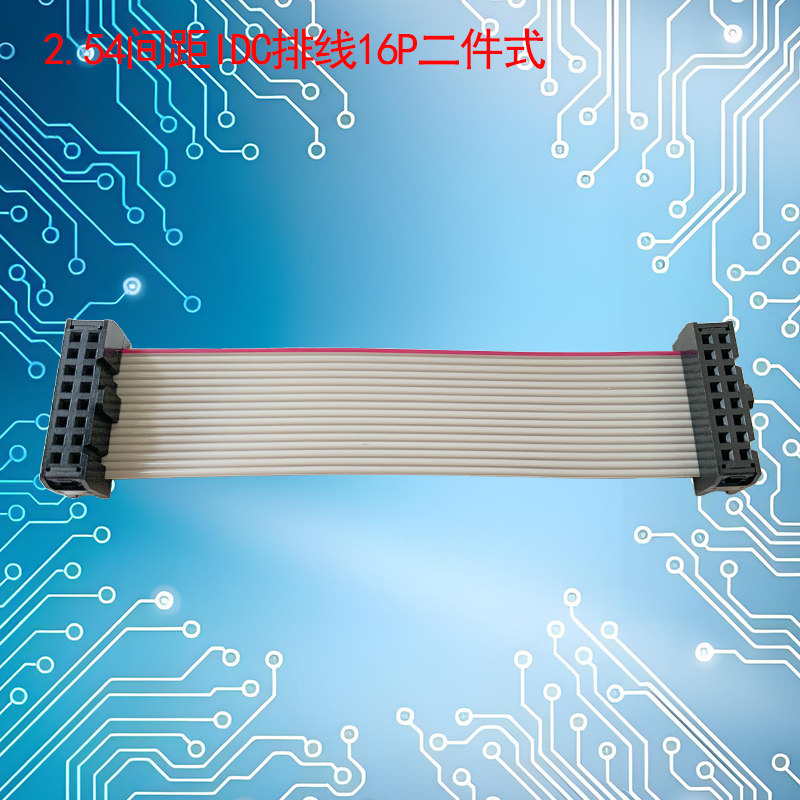

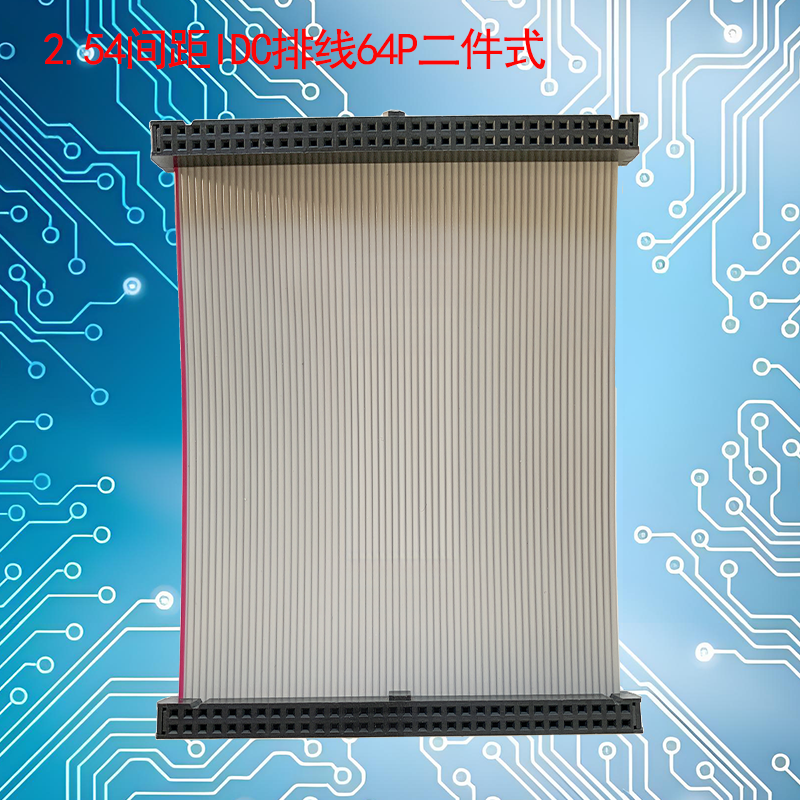

深圳市优尼克科技有限公司自主研发生产的2.54mm标准间距IDC灰排线，严格依照UL2651国际电子排线标准精工制造，规格覆盖4P、6P、8P、10P、12P、14P、16P、18P、20P、22P、24P、26P、30P、32P、34P、36P、38P、40P、42P、44P、46P、50P、60P、64P等全系列常规型号，同时支持非标准PIN数、线长及工艺的个性化定制。
本品为2.54mm间距IDC刺破式连接器专用配套排线，适配性强，可稳定应用于各类精密电子设备的信号传输与低压连接场景。
核心材质与参数
项目 | 参数标准 | 备注说明 |
间距 | 2.54mm（0.100英寸） | 国际标准间距，适配通用IDC连接器 |
导体规格 | 28AWG（7/0.127mm） | 裸铜或镀锡铜，符合UL2651标准 |
绝缘材质 | 环保PVC | 灰排线，红边标识第1脚，符合RoHS |
工作温度范围 | -40℃ 至 +105℃ | 适用于严苛温度环境 |
额定电压 | 300V | 信号传输与低压供电场景 |
额定电流 | 1A | 稳定承载能力 |
接触电阻 | ≤20 mΩ（初始） | 保证连接稳定性 |
绝缘电阻 | ≥100 MΩ（500VDC） | 有效防止漏电及信号串扰 |
耐压强度 | AC 500V / 1分钟（漏电流＜1mA） | 无击穿，符合行业安全标准 |
端子基材 | 高性能磷青铜 | 抗应力松弛，适配高频插拔 |
端子镀层 | 镀金处理 | 金层厚度1-30u″可选，增强抗氧化与耐腐蚀性能 |
单点拉力强度 | ≥40N | 符合IPC/WHMA-A-620标准，抗拉防脱线 |
间距精度与装配适配
产品中心间距严格控制在2.54mm ± 0.05mm，采用高精度一体化模具冲压成型，线芯排列均匀对称。
可完美适配市面所有通用2.54mm规格IDC公母座连接器，刺破压接后贴合紧密、对位精准，杜绝偏位、虚接、松脱等装配隐患，装配适配率100%。
电气性能
• 额定电压：300V
• 额定电流：1A
• 绝缘电阻：≥100 MΩ（500VDC）
• 耐压性能：AC 500V / 1分钟（漏电流＜1mA）无击穿
产品导通性能稳定，传输压降均匀，具备良好的抗电磁干扰能力，可有效保障信号传输的精准性与持续性，避免传输延迟与信号失真问题。

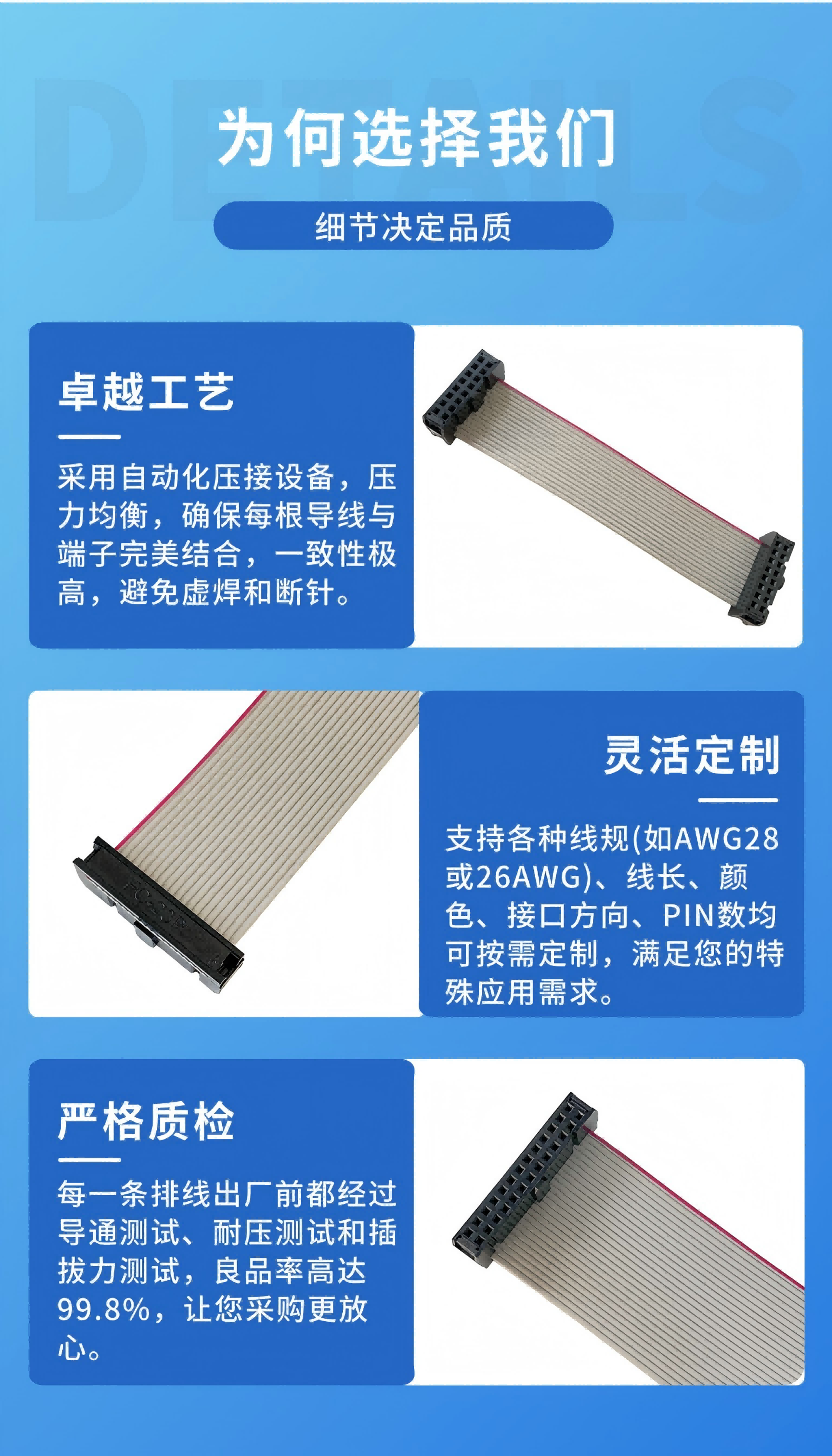

工艺与品质标准
• 压接工艺：采用精密自动化刺破压接，端子与线芯咬合紧实，具备22±2°刺破刀口角度及标准压接高度控制，一体性强。
• 拉力性能：单点拉力≥40N，常规拉扯不易脱线、断芯、松动。
• 品控标准：严格执行100%电气导通测试、外观质检与尺寸抽检，全面断路、短路、接触不良等问题。
• 工艺能力：符合IPC/WHMA-A-620标准，综合良品率稳定保持99.99%以上，批量供货品质统一可控。
定制服务
支持一站式全维度个性化定制，可根据设备需求灵活配置：
• 任意线材长度
• 单端/双端IDC压接
• 精准分线剥皮
• 端头镀锡
• 端子长度微调
• 特殊镀金厚度（1-30u″可选）
• 非标PIN数定制
满足各类PCB板安装结构与设备装配差异，按需定制，精准适配。
适用领域
产品适配场景广泛，可稳定配套以下领域的信号传输与低压连接：
• 工控自动化设备
• 储能BMS电池管理系统
• 医疗精密电子设备
• 安防监控系统
• 智能家居产品
• 精密仪器仪表
• 通讯设备
• 车载电子
• 主板数据传输
• 无人机
• 人工智能
• AI机房数据库
• 五G基站微电机
适用于中高端精密电子设备长期稳定运行环境，满足工业及民用领域的多样化连接需求。
