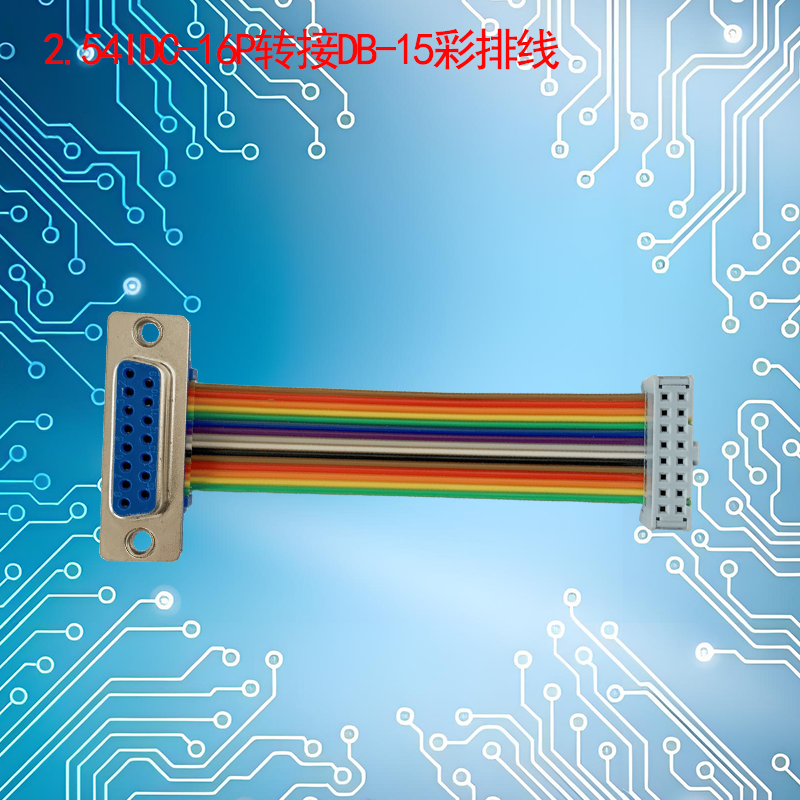

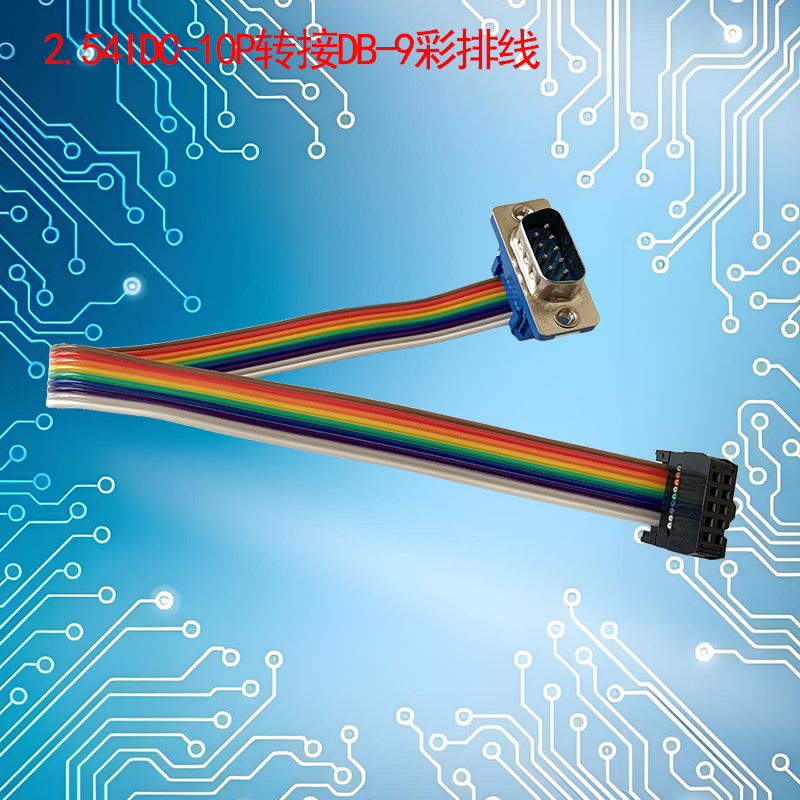

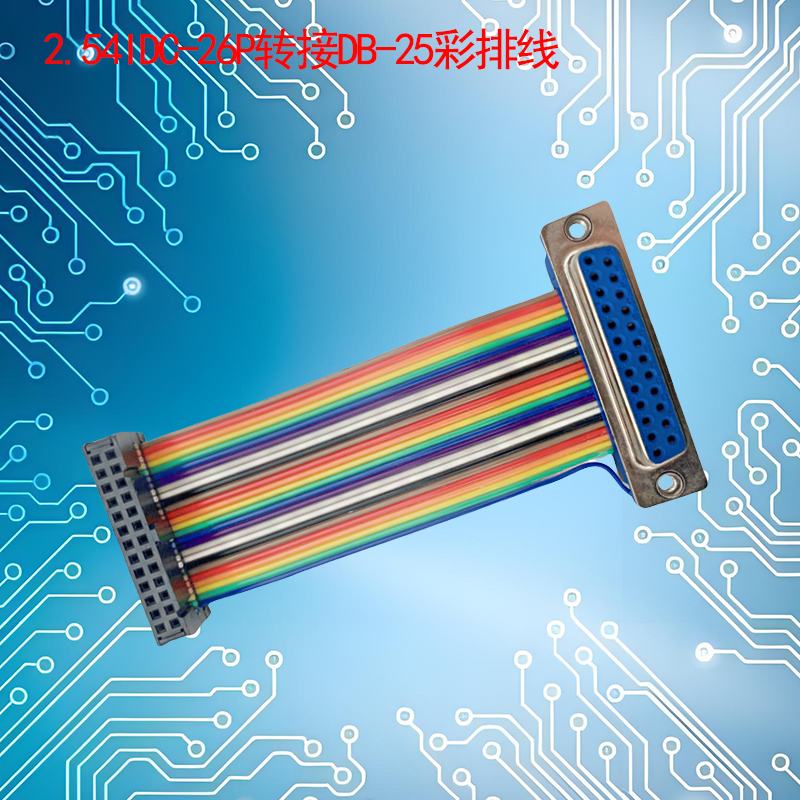

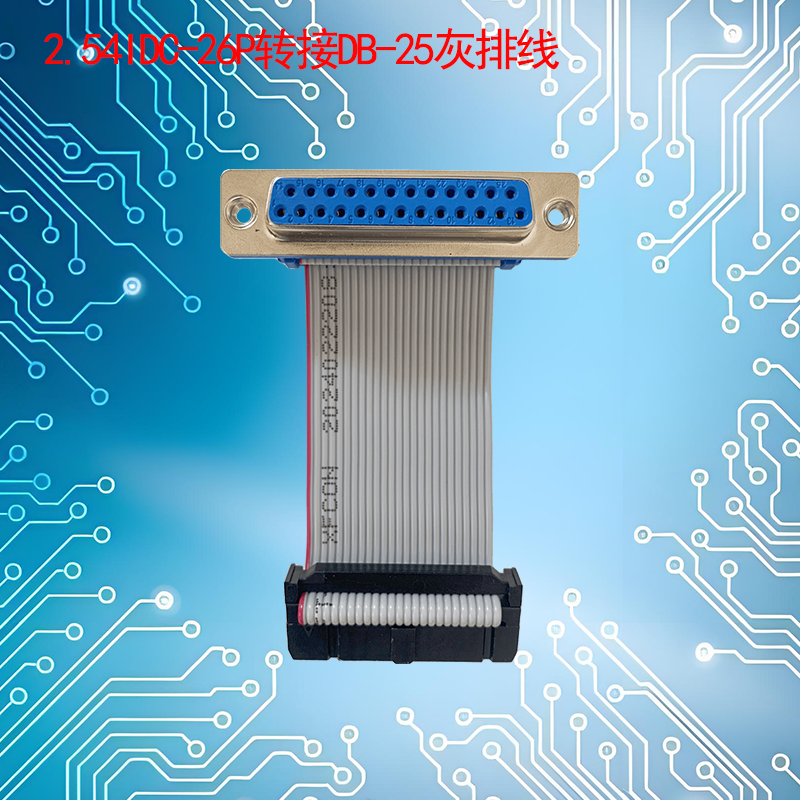

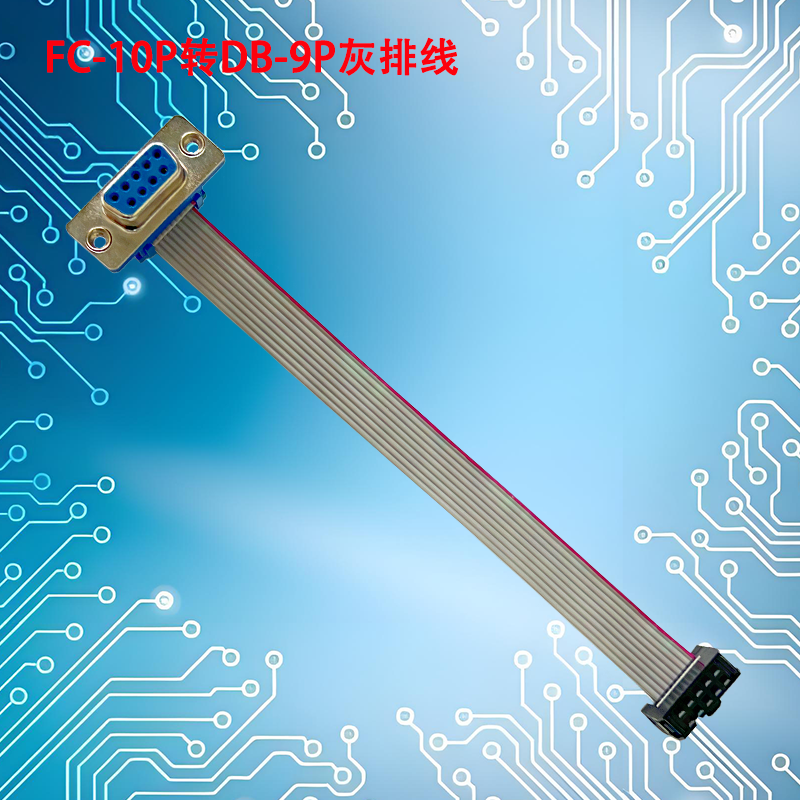

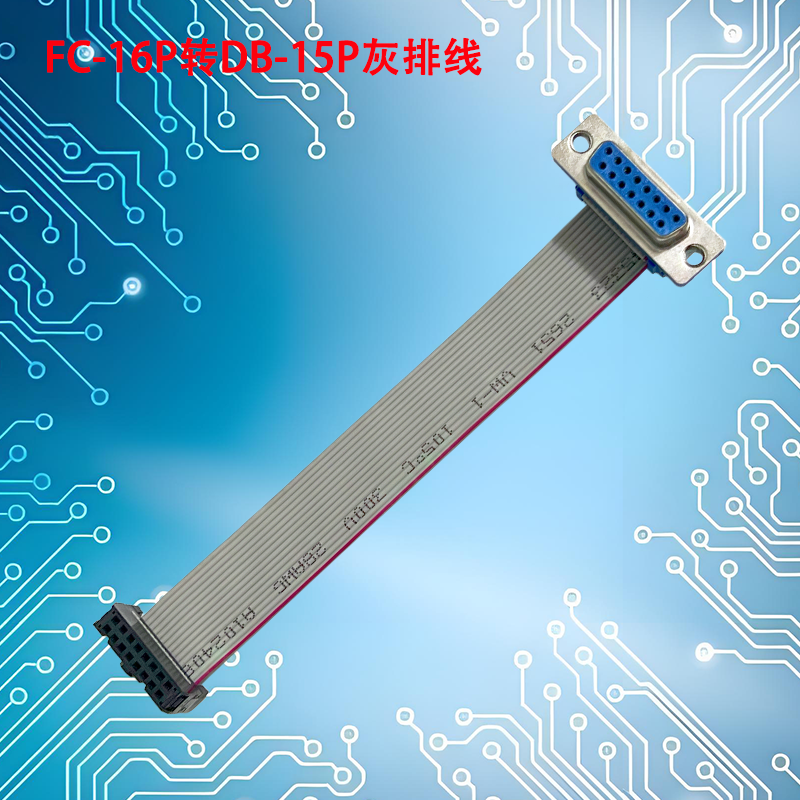

UNK-2.54-IDC转接DB灰/彩排线

产品概述

本产品为2.54mm间距IDC刺破式连接器转DB接口排线组件，一端采用IDC（绝缘刺破式）连接器，另一端配备标准DB系列接口（DB9/DB15/DB25/DB37），是实现D-SUB设备与IDC排线系统之间信号互连的理想解决方案。

2.54mm间距为国际通用标准（IEC 60603-7），对应英制0.1英寸，广泛适配各类标准化电子设备。产品支持DB9、DB15、DB25、DB37等多种规格，PIN位覆盖6P至64P，满足多样化的信号传输需求。

核心优势

免剥线、免焊接，快速安装

IDC排线无需预先剥线或焊接，使用专用压接工具即可轻松完成安装，极大提升生产效率，显著降低人工成本。连接器内部的金属刺破针采用尖锐结构设计，能够有效刺破导线绝缘层，与内部导体建立稳固的电气接触。

稳固可靠的电气连接

采用绝缘刺破式连接技术，接触件材质选用磷青铜（C5191），表面镀层为预镀镍底层加选择性镀锡/镀金，确保优异的导电性能与插拔寿命。连接器主体采用PBT工程塑料，UL94V-0阻燃等级，热变形温度≥210℃，介电强度≥20 kV/mm。产品能有效抵抗振动与碰撞，避免因外力导致连接松脱。

扁平设计，节省空间

排线采用扁平结构设计，适用于空间有限的设备内部环境，有效简化布线结构，告别传统线束的凌乱。产品适配UL2651 26AWG/28AWG灰排线及彩虹色扁平线，线材外被采用PVC材质，柔韧耐用。

高可靠性与一致性

预制排线确保每条线路的导线间距和长度一致，有效减少信号延迟及串扰，保持稳定的信号传输效果。产品符合UL及RoHS等国际标准。

成本效益显著

与传统焊接或复杂连接方案相比，IDC排线能显著降低制造成本，特别适合大规模生产应用。

技术规格

参数项规格说明

间距2.54mm（0.1英寸）

连接器类型IDC刺破式连接器 / DB系列（DB9/DB15/DB25/DB37）

结构单排/双排可选，6P~64P

额定电流1A~3A（依具体型号而定）

额定电压250V~1000V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ（DC 500V）

工作温度-40℃~+105℃

耐电压AC 500V/1Minute

适配线规AWG24~28

线材规格UL2651 28AWG PH1.27mm 灰排线

绝缘材料PBT工程塑料，UL94V-0阻燃等级

接触件材质磷青铜，镀镍底+镀锡/镀金

环保标准符合RoHS标准

应用场景

本产品广泛应用于以下领域：

工业控制与自动化：PLC控制系统、机器人手臂、伺服驱动器等设备中的信号传输

电脑及周边设备：打印机、扫描仪、显示器、传真机等

通信设备：路由器、交换机、调制解调器等

测试与测量仪器：示波器、万用表、信号发生器等

消费电子：智能家电、LED显示屏、DV D/VCD等

开发板与实验室：电子原型设计、模组互联

定制服务

支持OEM/ODM定制，可根据客户要求定制不同规格的电缆长度、PIN位数及连接器配置。欢迎来电咨询或在线询盘，我们将为您提供专业的连接解决方案。
