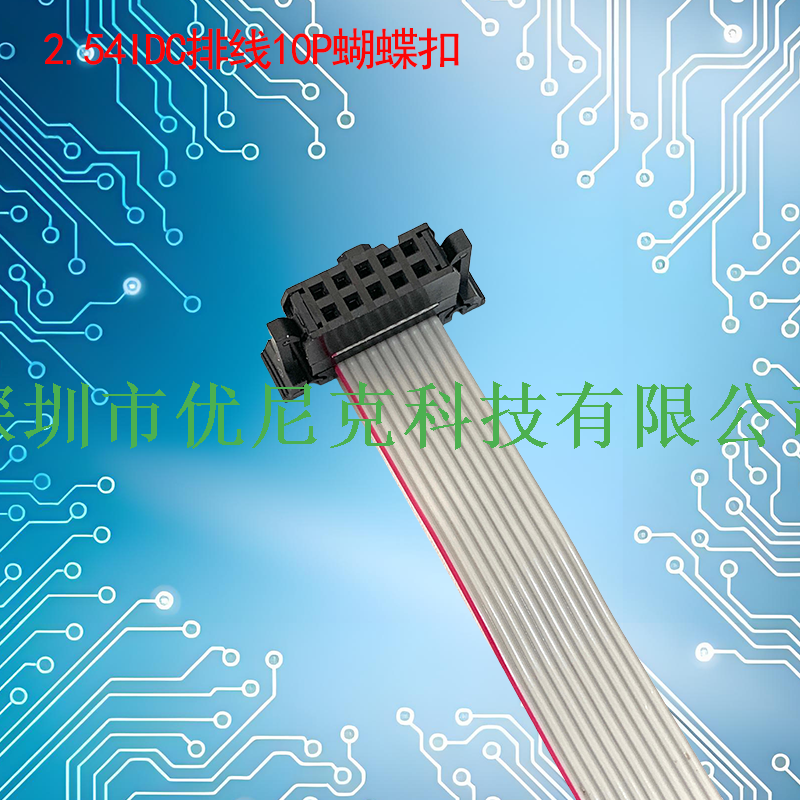

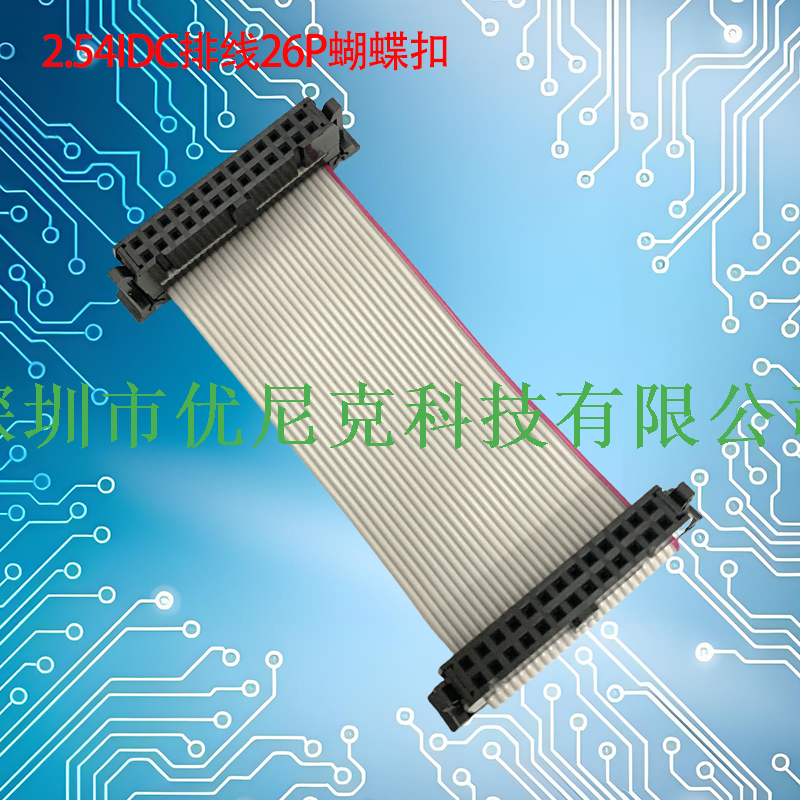

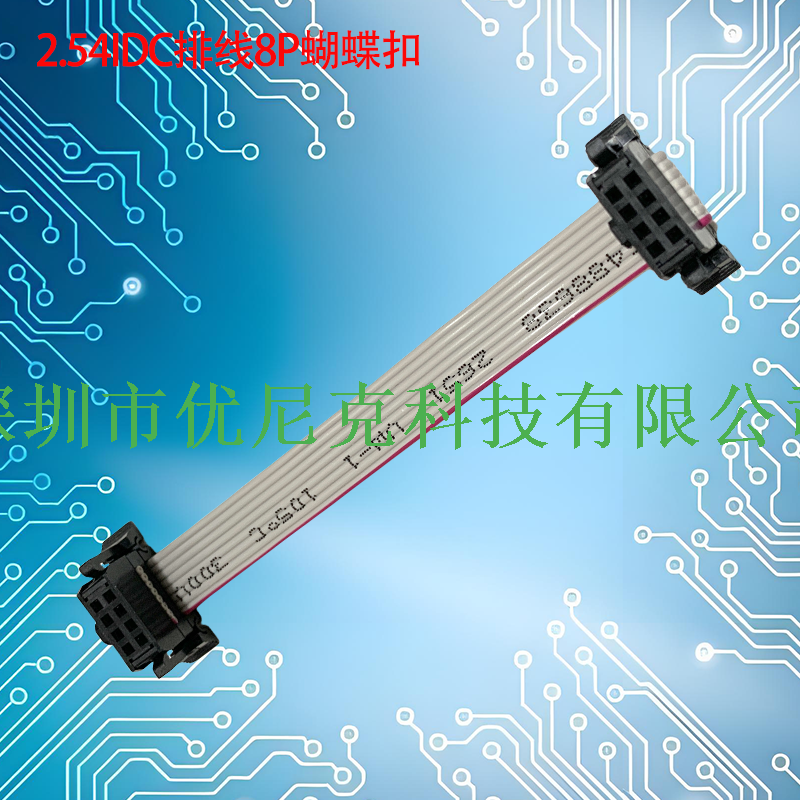

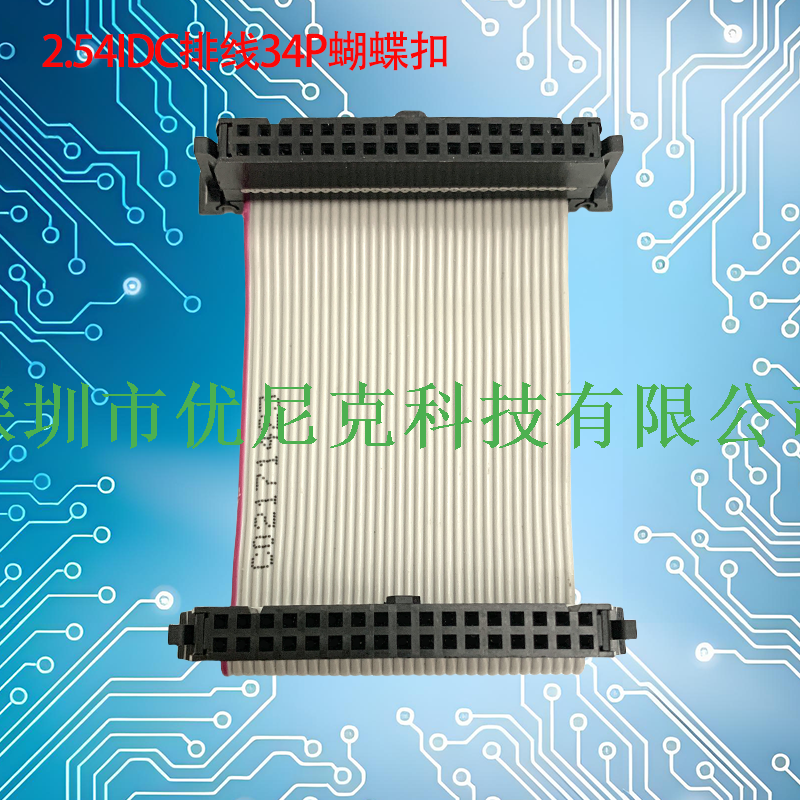

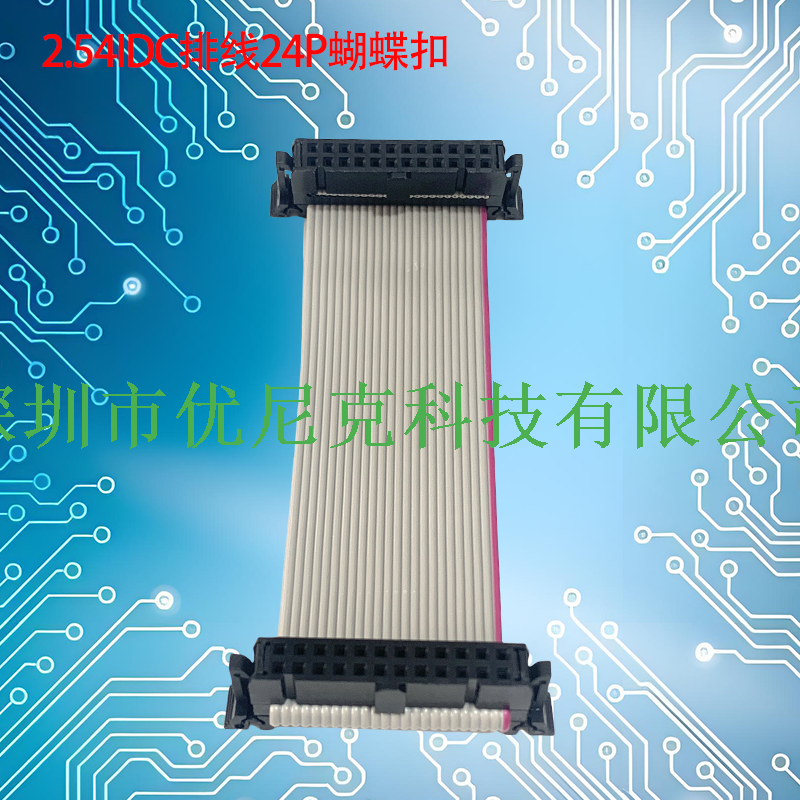

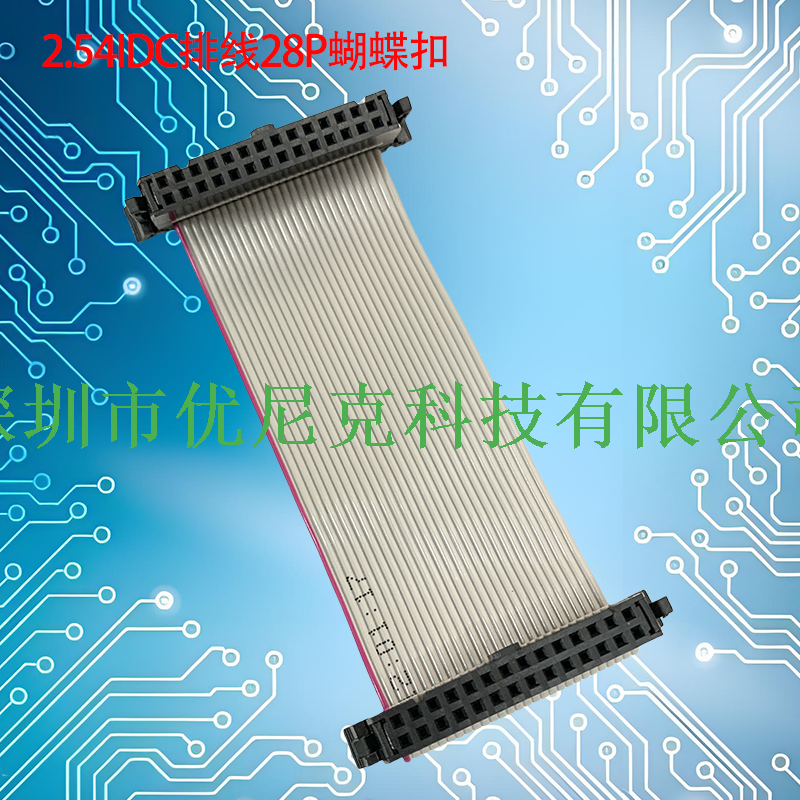

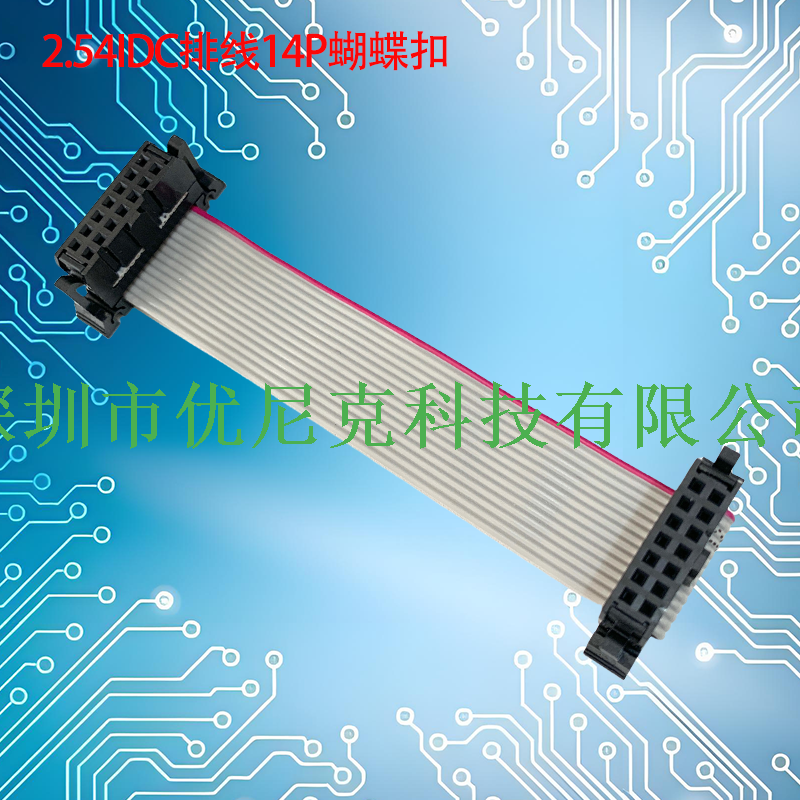

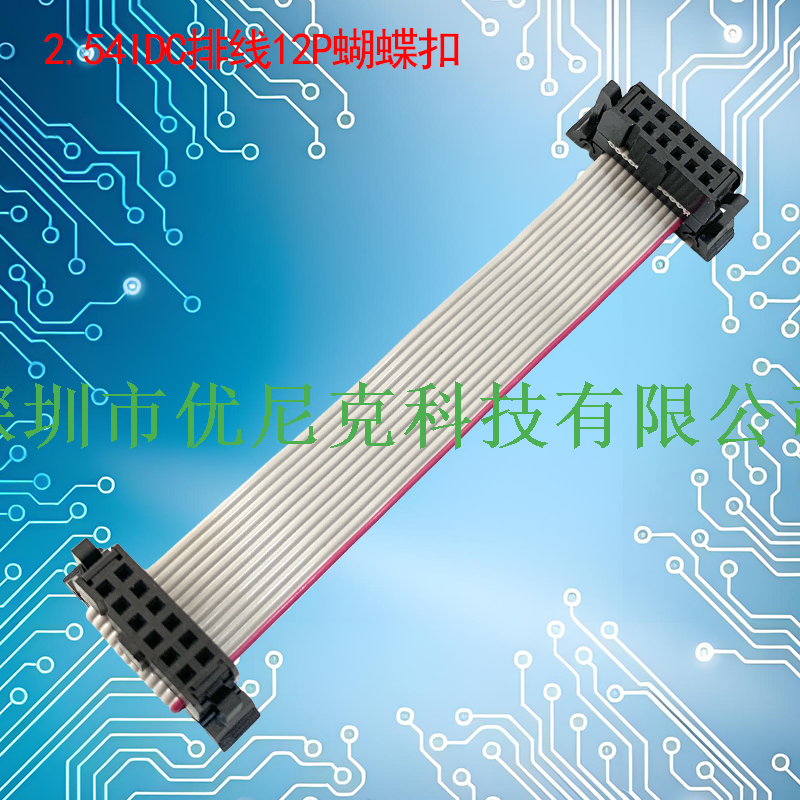

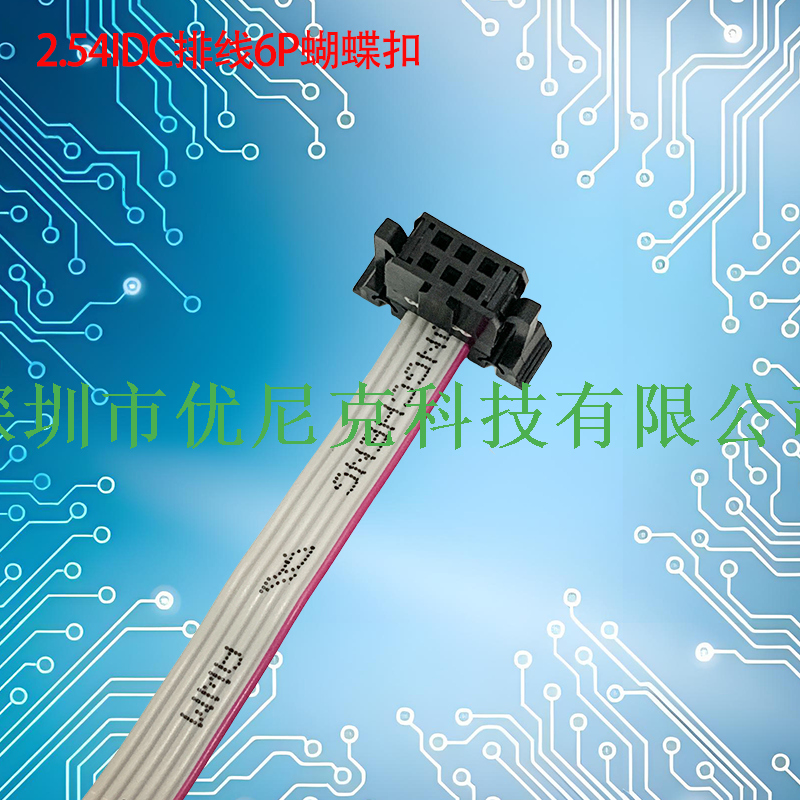

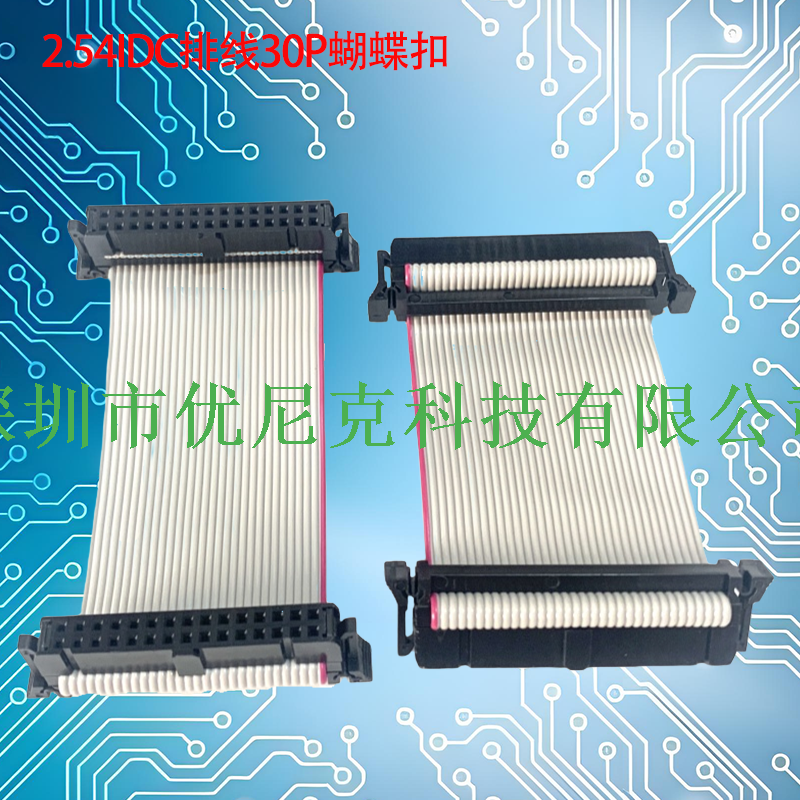

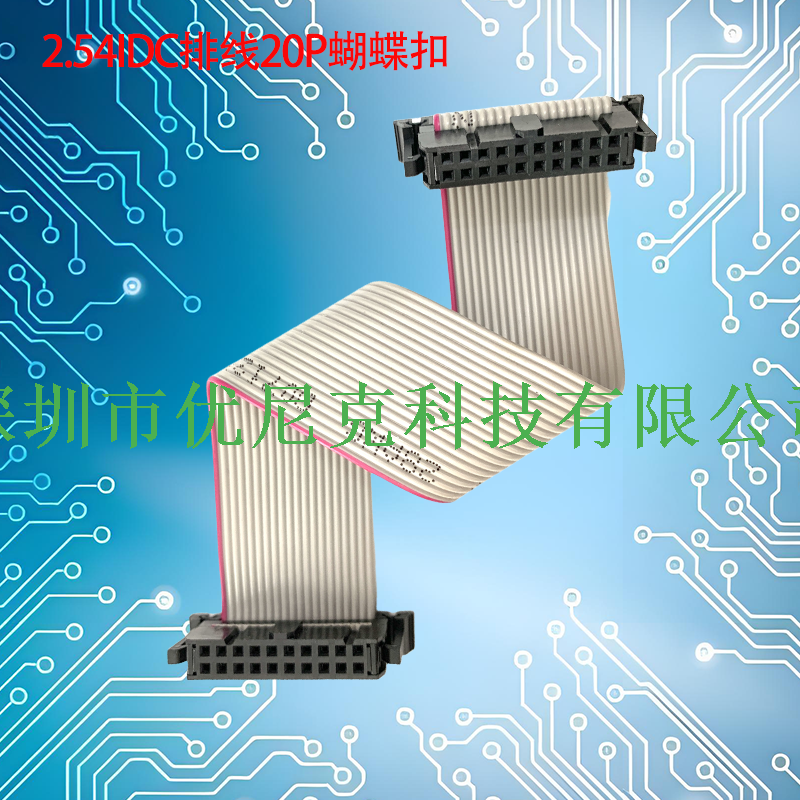

UNK-2.54-FC6P-64P蝴蝶扣灰排线

产品概述

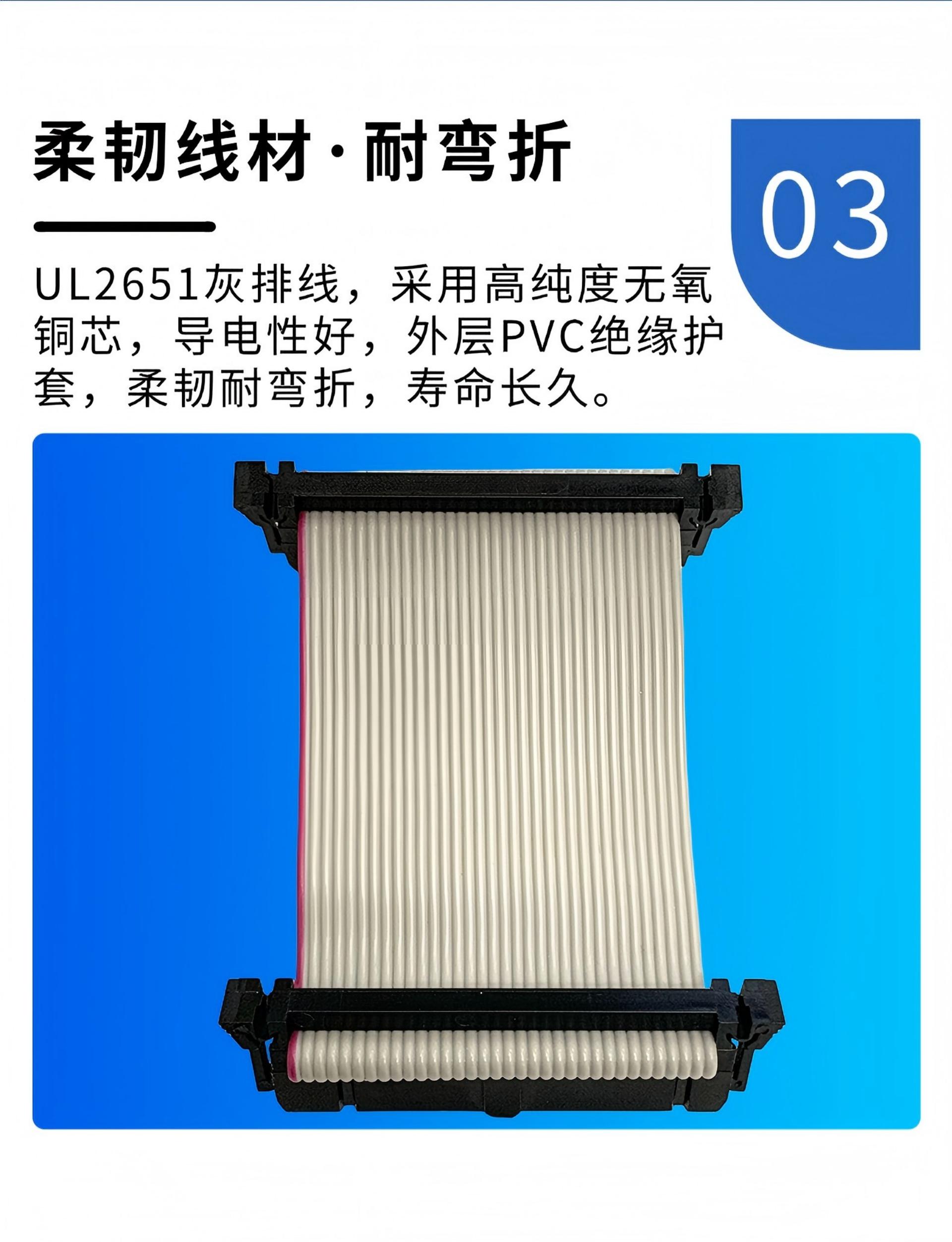

深圳市优尼克科技有限公司自主研发生产的2.54mm标准间距IDC灰排线，严格依照UL2651国际电子排线标准精工制造，规格覆盖4P、6P、8P、10P、12P、14P、16P、18P、20P、22P、24P、26P、30P、32P、34P、36P、38P、40P、42P、44P、46P、50P、60P、64P等全系列常规型号，同时支持非标准PIN数、线长及工艺的个性化定制。

本品为2.54mm间距IDC刺破式连接器专用配套排线，适配性强，可稳定应用于各类精密电子设备的信号传输与低压连接场景。

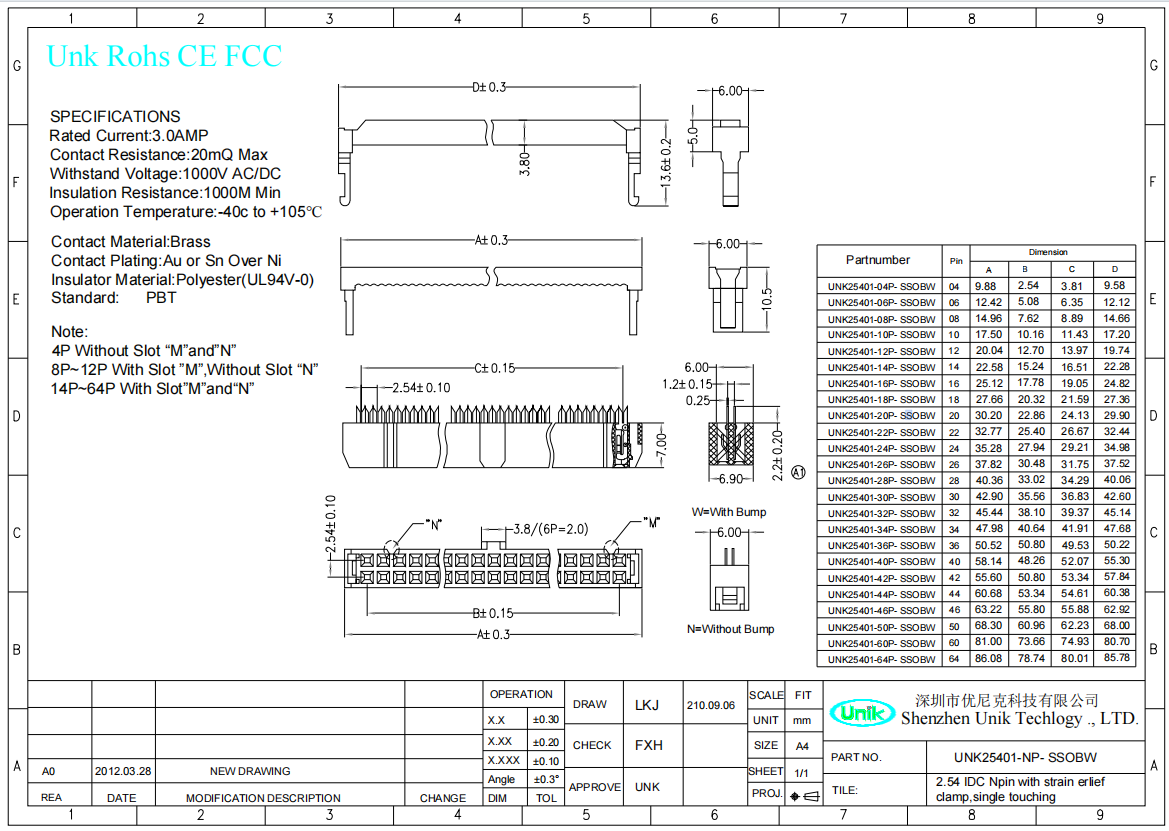

核心材质与参数

项目

参数标准

备注说明

间距

2.54mm（0.100英寸）

国际标准间距，适配通用IDC连接器

导体规格

28AWG（7/0.127mm）

裸铜或镀锡铜，符合UL2651标准

绝缘材质

环保PVC

灰排线，红边标识第1脚，符合RoHS

工作温度范围

-40℃ 至 +105℃

适用于严苛温度环境

额定电压

300V

信号传输与低压供电场景

额定电流

1A

稳定承载能力

接触电阻

≤20 mΩ（初始）

保证连接稳定性

绝缘电阻

≥100 MΩ（500VDC）

有效防止漏电及信号串扰

耐压强度

AC 500V / 1分钟（漏电流＜1mA）

无击穿，符合行业安全标准

端子基材

高性能磷青铜

抗应力松弛，适配高频插拔

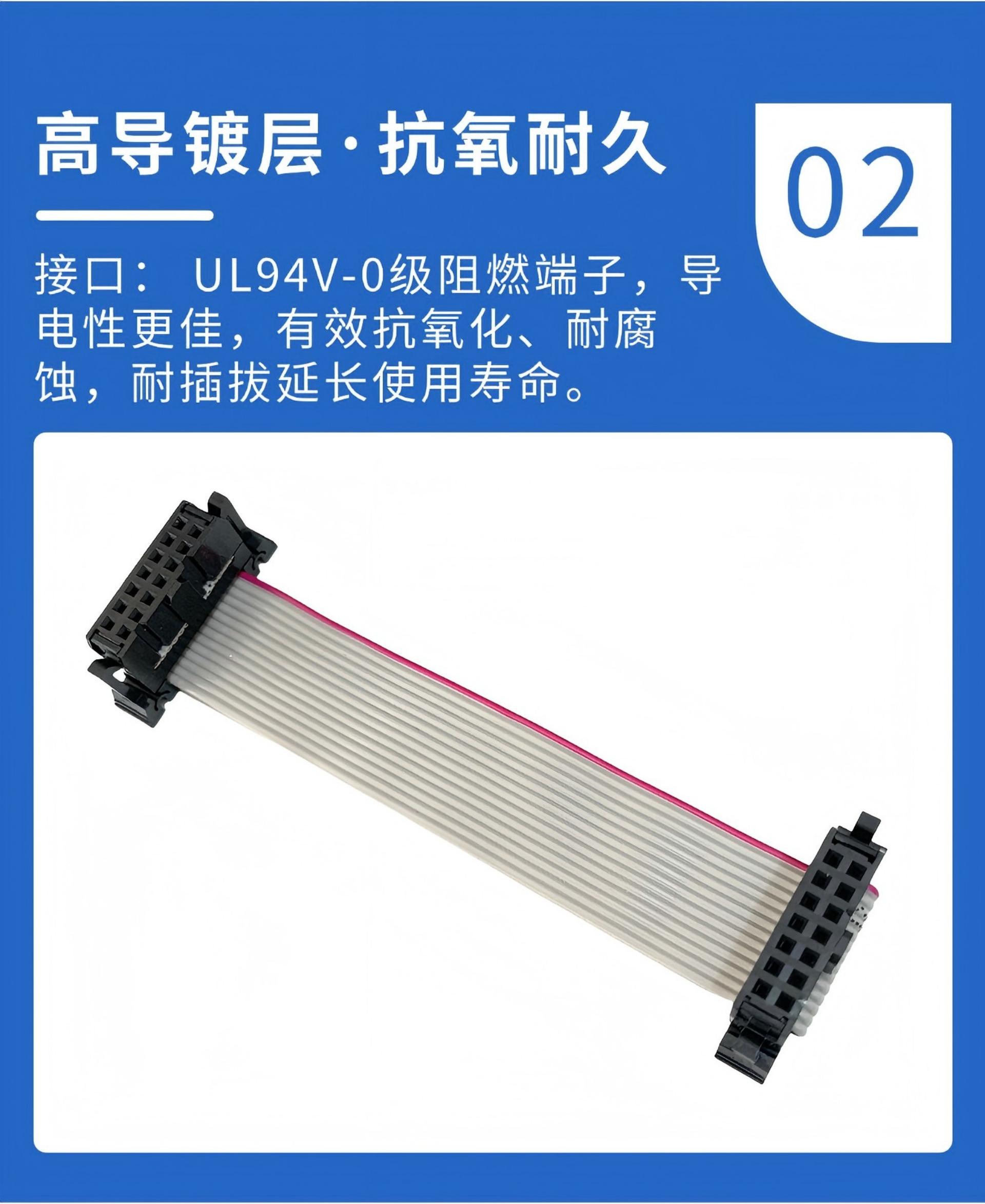

端子镀层

镀金处理

金层厚度1-30u″可选，增强抗氧化与耐腐蚀性能

单点拉力强度

≥40N

符合IPC/WHMA-A-620标准，抗拉防脱线

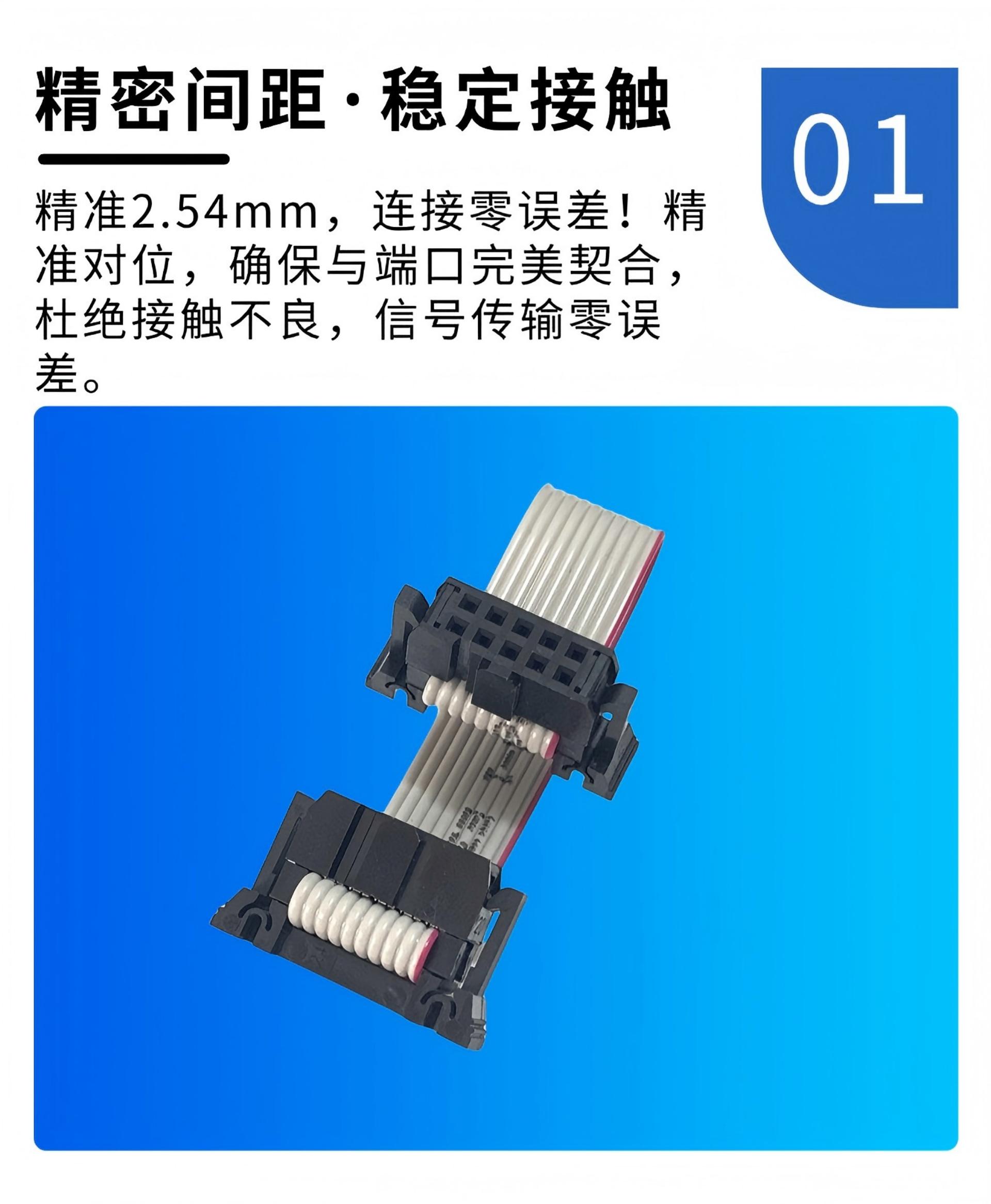

间距精度与装配适配

产品中心间距严格控制在 2.54mm ± 0.05mm，采用高精度一体化模具冲压成型，线芯排列均匀对称。

可完美适配市面所有通用2.54mm规格IDC公母座连接器，刺破压接后贴合紧密、对位精准，杜绝偏位、虚接、松脱等装配隐患，装配适配率100%。

电气性能

• 额定电压：300V

• 额定电流：1A

• 绝缘电阻：≥100 MΩ（500VDC）

• 耐压性能：AC 500V / 1分钟（漏电流＜1mA）无击穿

产品导通性能稳定，传输压降均匀，具备良好的抗电磁干扰能力，可有效保障信号传输的精准性与持续性，避免传输延迟与信号失真问题。

工艺与品质标准

• 压接工艺：采用精密自动化刺破压接，端子与线芯咬合紧实，具备22±2°刺破刀口角度及标准压接高度控制，一体性强。

• 拉力性能：单点拉力≥40N，常规拉扯不易脱线、断芯、松动。

• 品控标准：严格执行100%电气导通测试、外观质检与尺寸抽检，全面断路、短路、接触不良等问题。

• 工艺能力：符合IPC/WHMA-A-620标准，综合良品率稳定保持99.99%以上，批量供货品质统一可控。

定制服务

支持一站式全维度个性化定制，可根据设备需求灵活配置：

• 任意线材长度

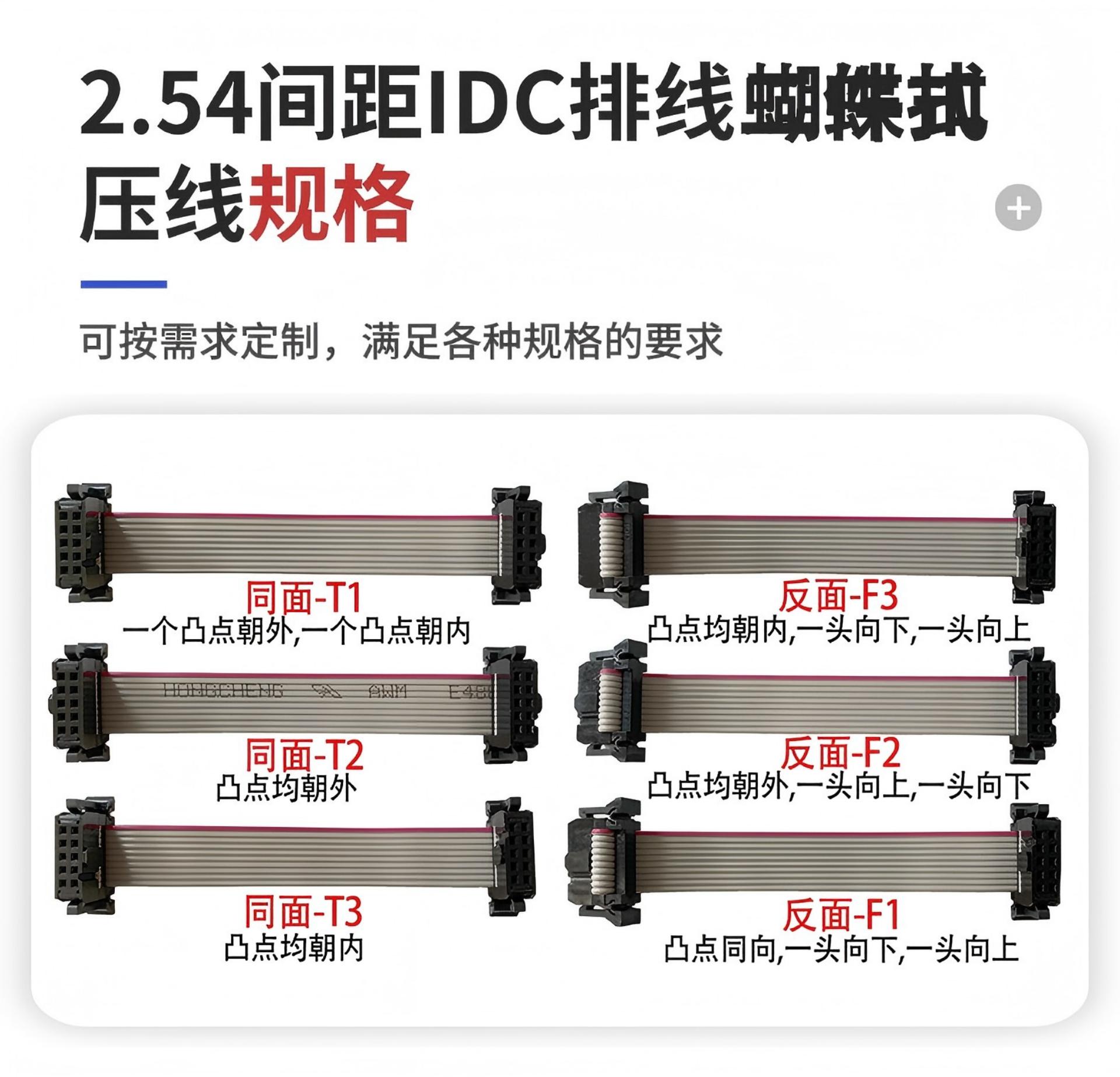

• 单端/双端IDC压接

• 精准分线剥皮

• 端头镀锡

• 端子长度微调

• 特殊镀金厚度（1-30u″可选）

• 非标PIN数定制

满足各类PCB板安装结构与设备装配差异，按需定制，精准适配。

适用领域

产品适配场景广泛，可稳定配套以下领域的信号传输与低压连接：

• 工控自动化设备

• 储能BMS电池管理系统

• 医疗精密电子设备

• 安防监控系统

• 智能家居产品

• 精密仪器仪表

• 通讯设备

• 车载电子

• 主板数据传输

• 无人机

• 人工智能

• AI机房数据库

• 五G基站微电机

适用于中高端精密电子设备长期稳定运行环境，满足工业及民用领域的多样化连接需求
