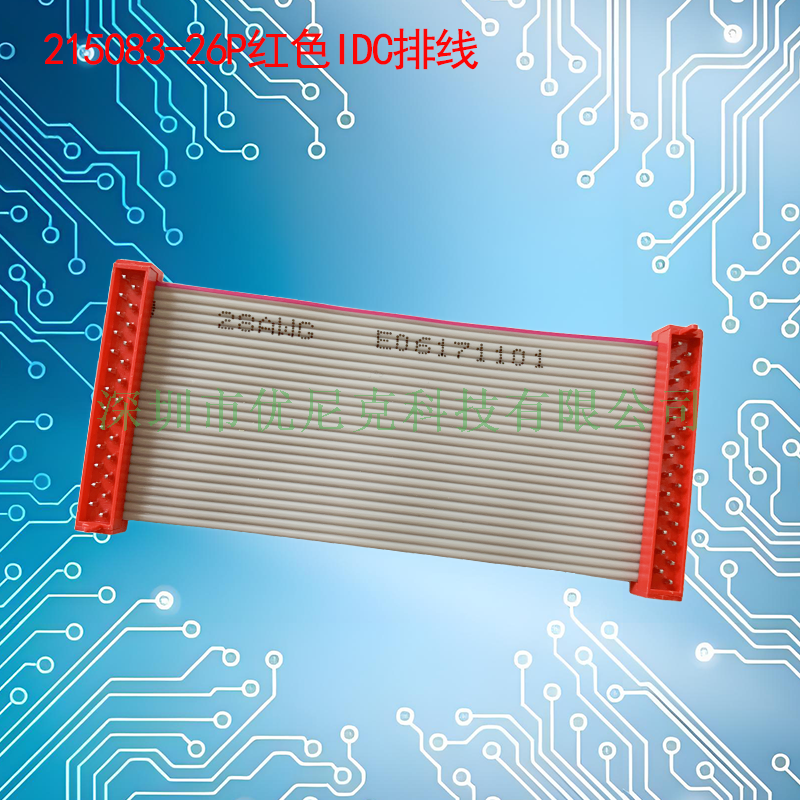

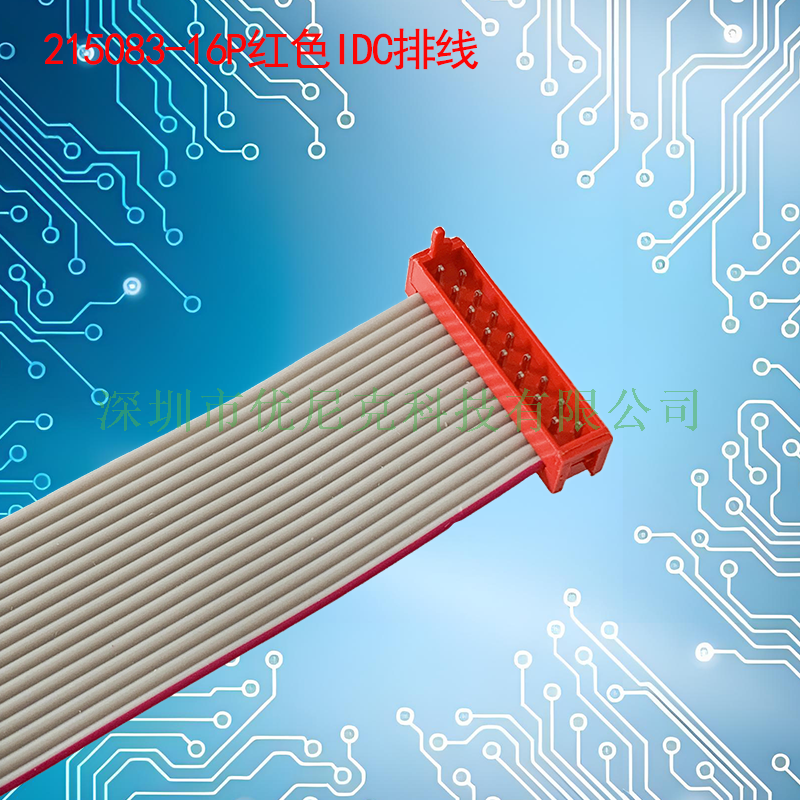

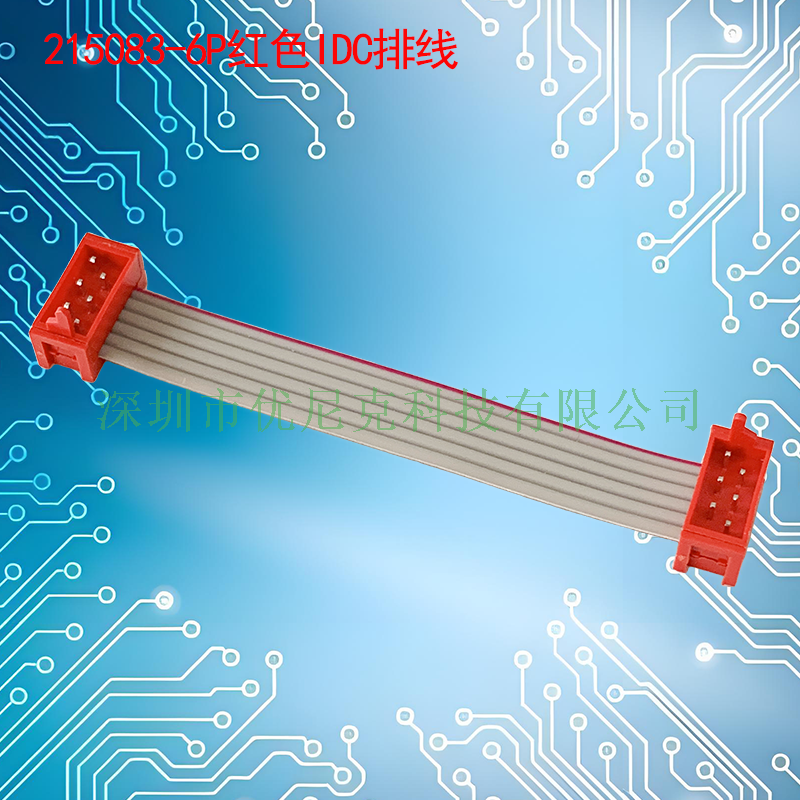

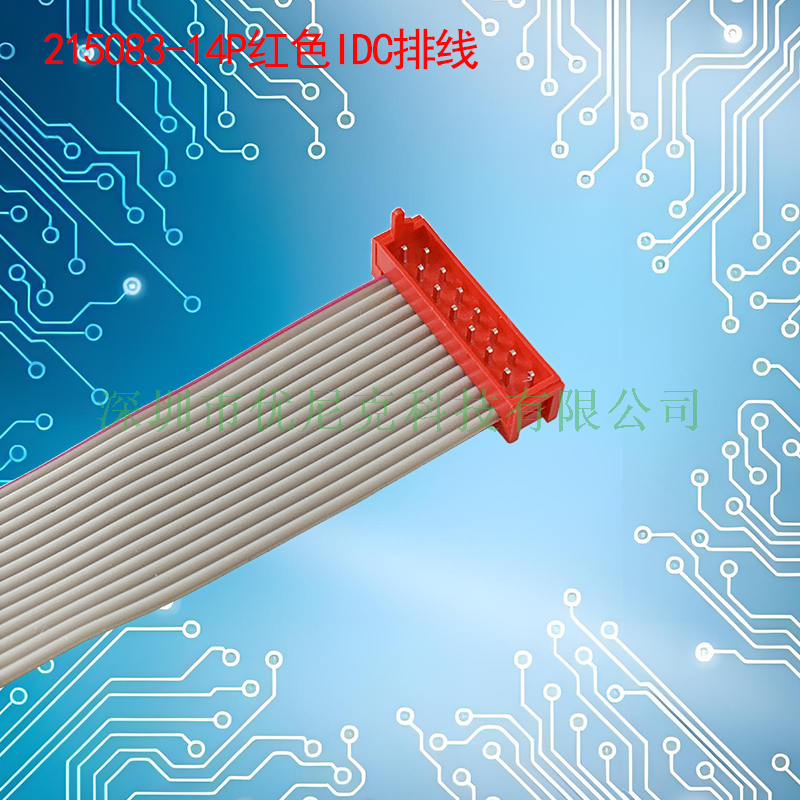

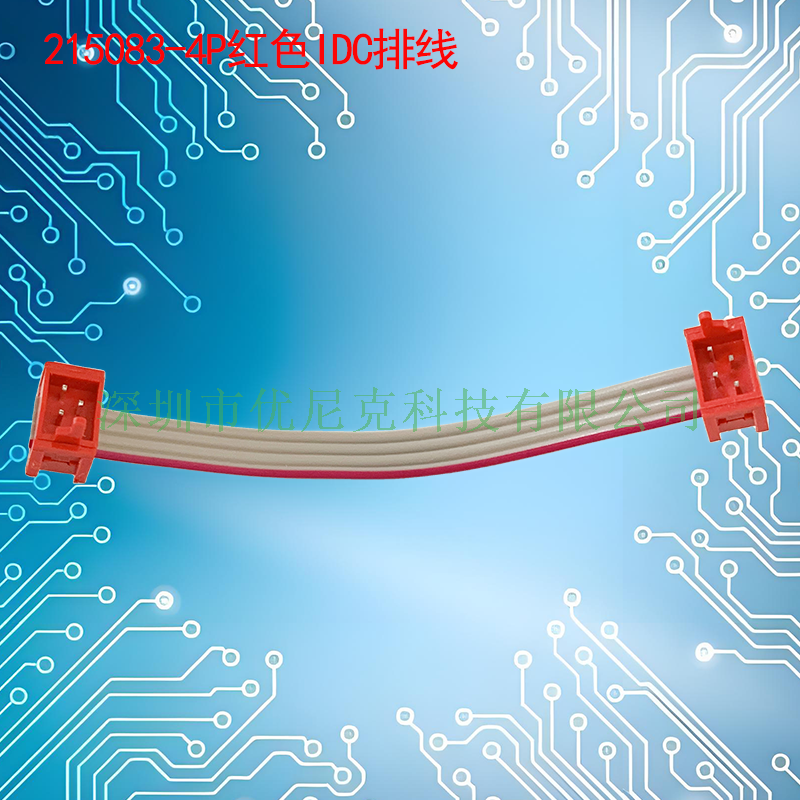

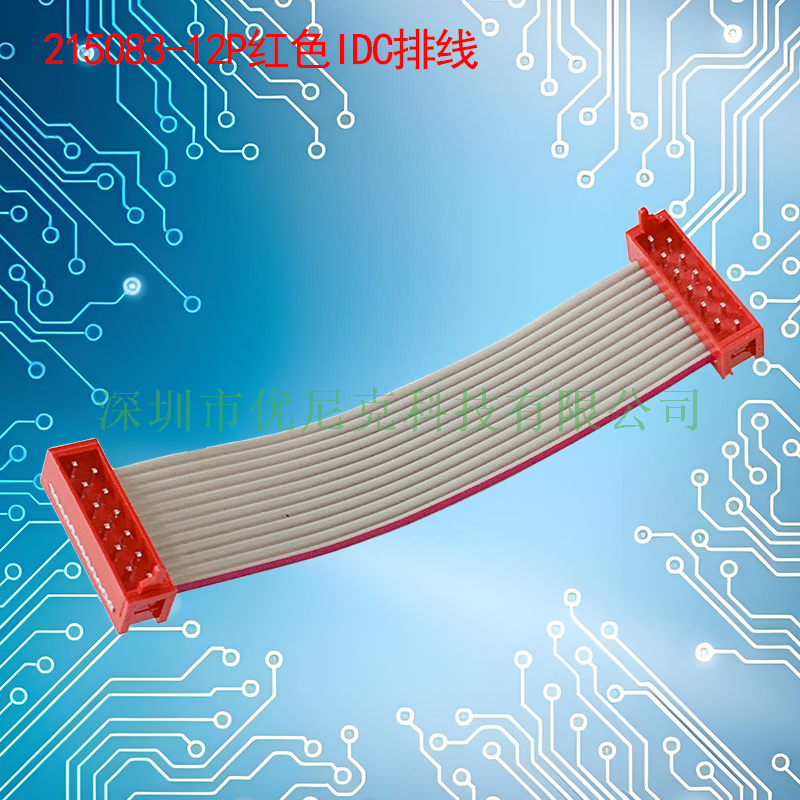

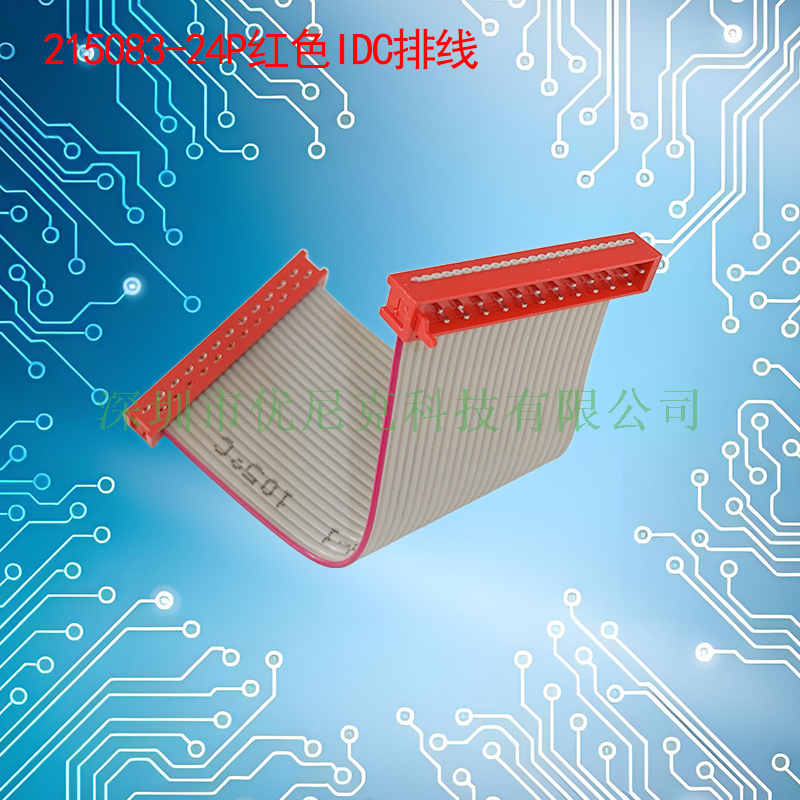

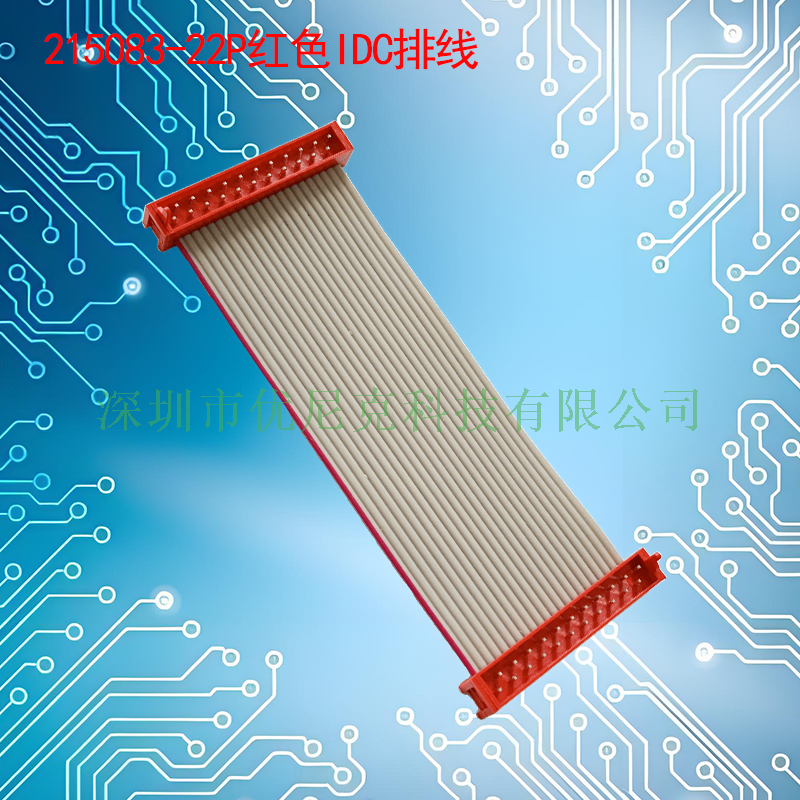

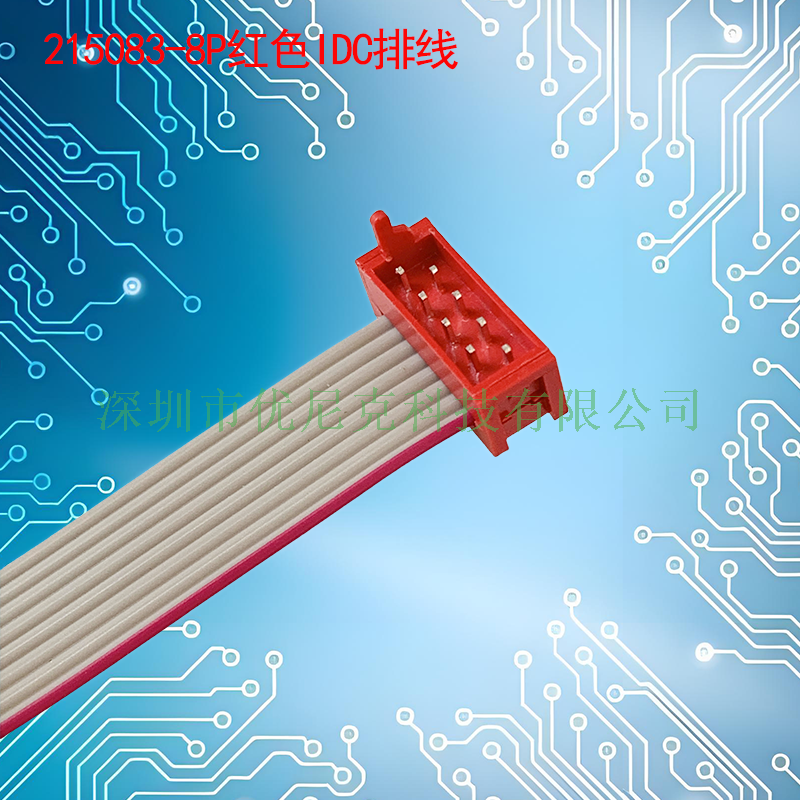

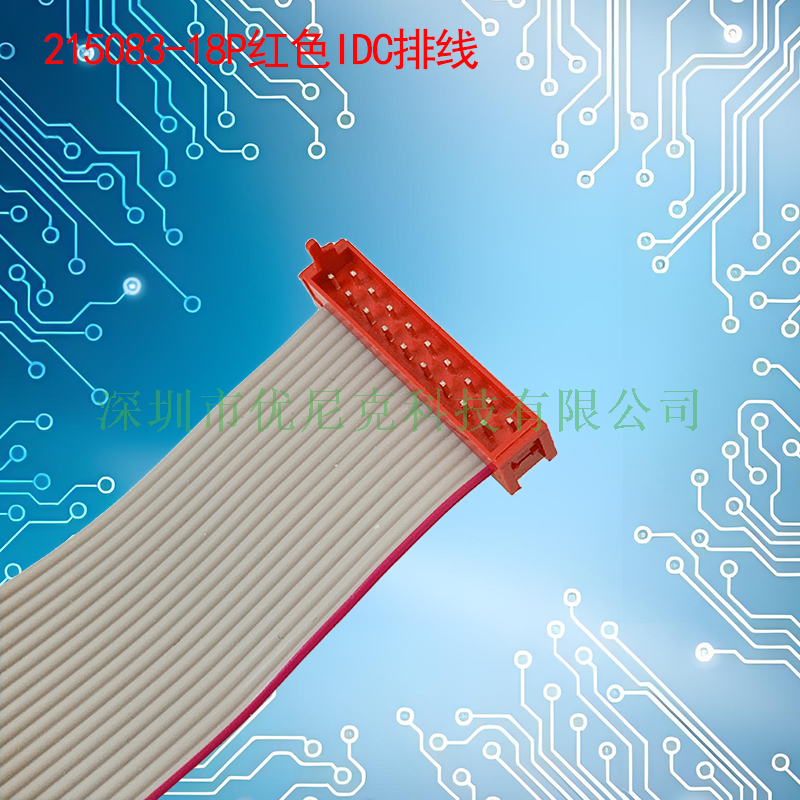

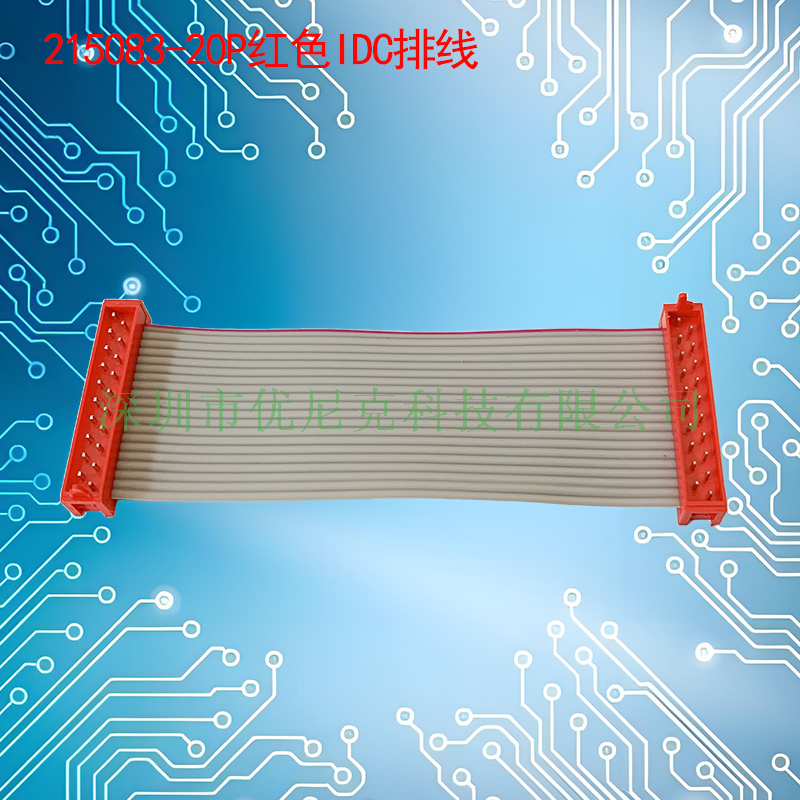

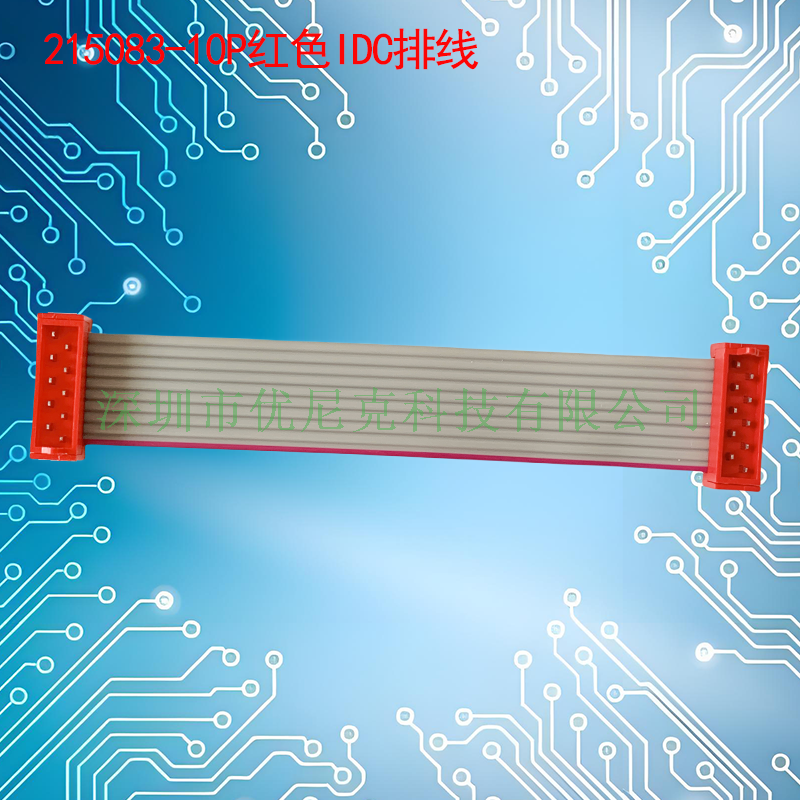

UNK-2.54X1.5-215083系列红色IDC灰排线
产品概述
215083系列红色IDC排线是一款高性能刺破式连接器产品AMP Micro-MaTch系列。该系列产品采用红色绝缘主体设计，辨识度高，广泛应用于各类电子设备的内部信号传输连接。

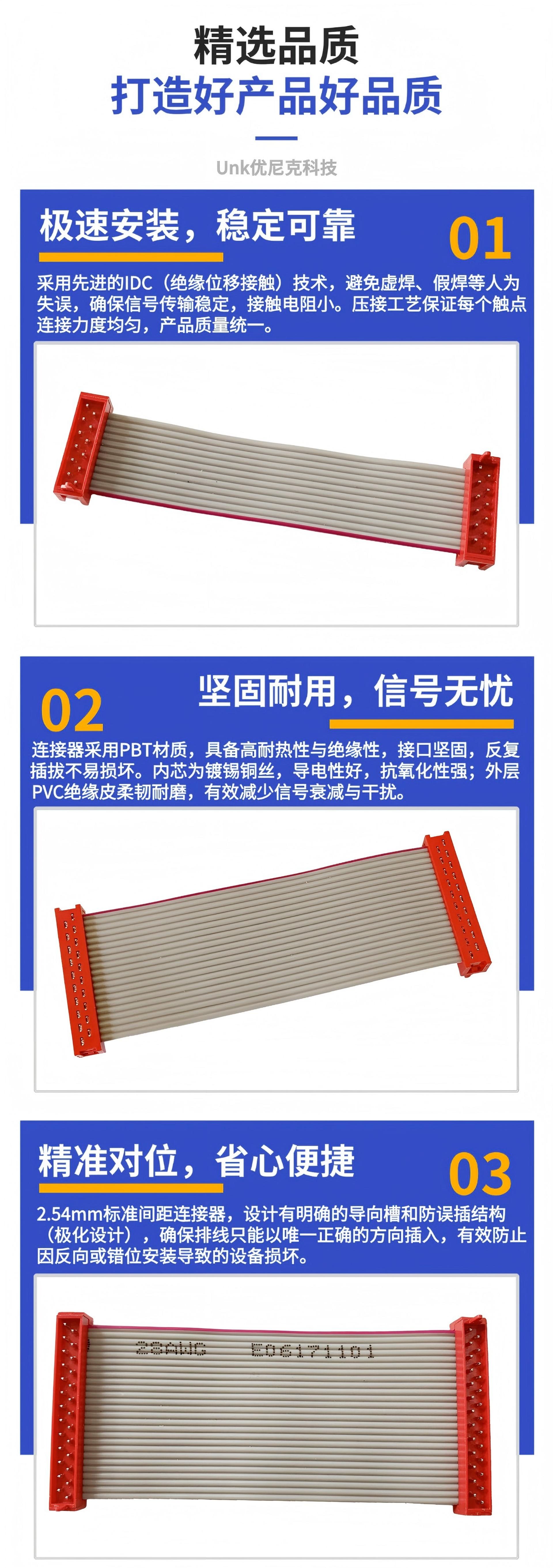

主要特点
精密间距设计：采用排距1.27mm、拼距2.54mm的复合间距规格，在保证可靠电气连接的同时实现紧凑布局。
刺破式IDC端接：采用IDC（绝缘位移连接）技术，无需剥线即可直接压接带状电缆，大幅提高装配效率，确保连接可靠性。
多PIN位选择：提供4P至26P多种PIN位规格，涵盖4P、6P、8P、10P、12P、14P、16P、18P、20P、22P、24P、26P等常见配置，满足不同通道数量的连接需求。
灵活的结构设计：提供带卡勾与不带卡勾两种款式，可根据实际应用场景选择；产品为二件套结构（塑胶主体+中压盖），组装便捷。
优质材料与工艺：基座采用PBT加纤30%环保材料，阻燃等级达94V-0；端子材质为青铜或磷青铜，接触区可选镀金（1~30u”）或镀锡处理，确保长期稳定的电气接触性能。
宽温工作范围：工作温度范围为-40°C至+105°C，适应多种工业环境。

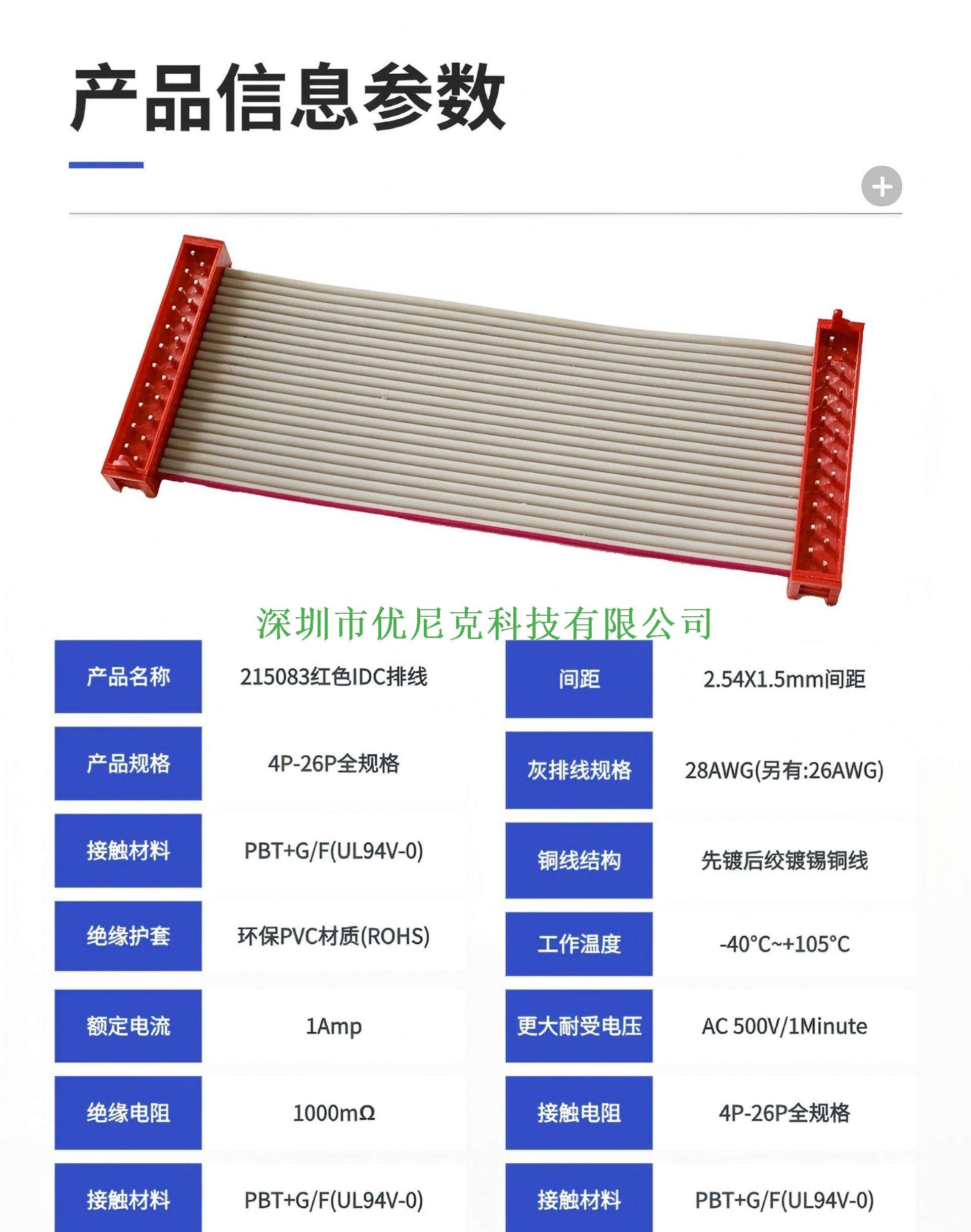

技术规格
参数 规格
系列 Micro-MaTch, AMP
连接器类型 IDC插头
颜色 红色
间距 2.54mm（0.100"）
排距 1.50mm（0.059"）
排数 2排
适用线规 28AWG（适配26AWG、28AWG）
适用线缆类型 1.27mm间距带状缆线（灰排线及彩虹色扁平线）
端接方式 IDC刺破式
安装方式 自由悬挂（悬空式）
额定电流 1.0A ~ 1.5A
额定电压 100V
绝缘电阻 ≥1000MΩ（DC 500V）
接触电阻 ≤20mΩ
耐电压 AC 500V/1分钟
工作温度 -40°C ~ +105°C
应用领域
215083系列红色IDC排线广泛适用于以下领域：
计算机及周边设备：主板信号连接、内部数据线缆
工业仪器与机器：控制系统信号传输
家用电器：彩电、空调、DVD、VCD等设备内部连接
LED显示屏：显示模组信号连接
汽车电子：车载设备信号传输
通信设备：各类接插件与连接器应用
品质保障
该系列产品符合RoHS环保规范，通过严格的出厂测试标准，确保外观良好
IDC 扁平排线（适配 1.27mm Micro-MaTch 接口系统）
1. 产品概述
本系列IDC 排线由深圳市优尼克科技有限公司自主开发与制造，专用于搭配 1.27mm 间距 Micro-MaTch IDC 连接器系统，可完美适配业内主流的 215083 系列产品，实现各类电子模块之间的可靠互连。
产品采用绝缘位移接触（IDC）技术，依托精密压接工艺，让排线导体与连接器端子形成气密性金属接触。使用过程中无需提前剥除线皮，高度适配自动化批量压接作业，即便长期处于机械振动、温度循环的工况下，也能始终保持接触电阻稳定。
2. 电气与机械规格
间距：1.27 mm，适配 Micro-MaTch 标准
适配连接器系列：215083 / Micro-MaTch，兼容业内主流相关接口系统
导线规格：标准28 AWG，可按需定制 26 AWG、30 AWG
导体结构：7 / 0.127 mm 镀锡铜，抗氧化性能优异，可焊性佳
绝缘材料：标准PVC（VW-1 阻燃），可选配低烟无卤（LSZH）材质
绝缘外径：0.85 ± 0.05 mm，精准匹配 IDC 端子槽尺寸
额定电流：1.0 A / 触点（25°C 环境）
额定电压：150 V AC/DC，可在安全裕量范围内正常使用
接触电阻：初始值≤ 30 mΩ
绝缘电阻：≥ 100 MΩ（500V DC 测试条件）
耐压强度：500 V AC / 1 min，测试过程无击穿、无闪络现象
工作温度：-40°C ～ +105°C，满足连续工作要求
3. 结构定义与压接工艺
3.1 排线结构
整体采用平行扁平结构，导体排列间距误差≤ ±0.05 mm；线缆两侧预留绝缘边宽不低于 0.5 mm，强化结构稳定性；标配首线识别标记（红色线体或三角标识），有效规避反插问题。
3.2 IDC 压接工艺控制
压接高度：0.85 ± 0.03 mm，采用微米投影、切片分析方式检测
端子开口宽度：0.65 ± 0.02 mm，使用工具显微镜检测
导体刺入深度：导体完全穿透绝缘层，通过截面金相分析核验
线皮窗口控制：绝缘层压缩完好、无破裂，采用目视检查结合抽样切片检测
以上工艺参数严格管控，确保排线与Micro-MaTch 连接器形成稳定、低阻、气密的金属接触界面。
4. 定制选项
优尼克科技可根据不同PCB 布局及系统集成需求，提供多元化非标定制服务：
长度定制：范围20 mm ～ 10 m，公差标准 ±1.0 mm / 300 mm
芯数定制：支持4、6、8、10、12、14、16、18、20、22、24、26位规格

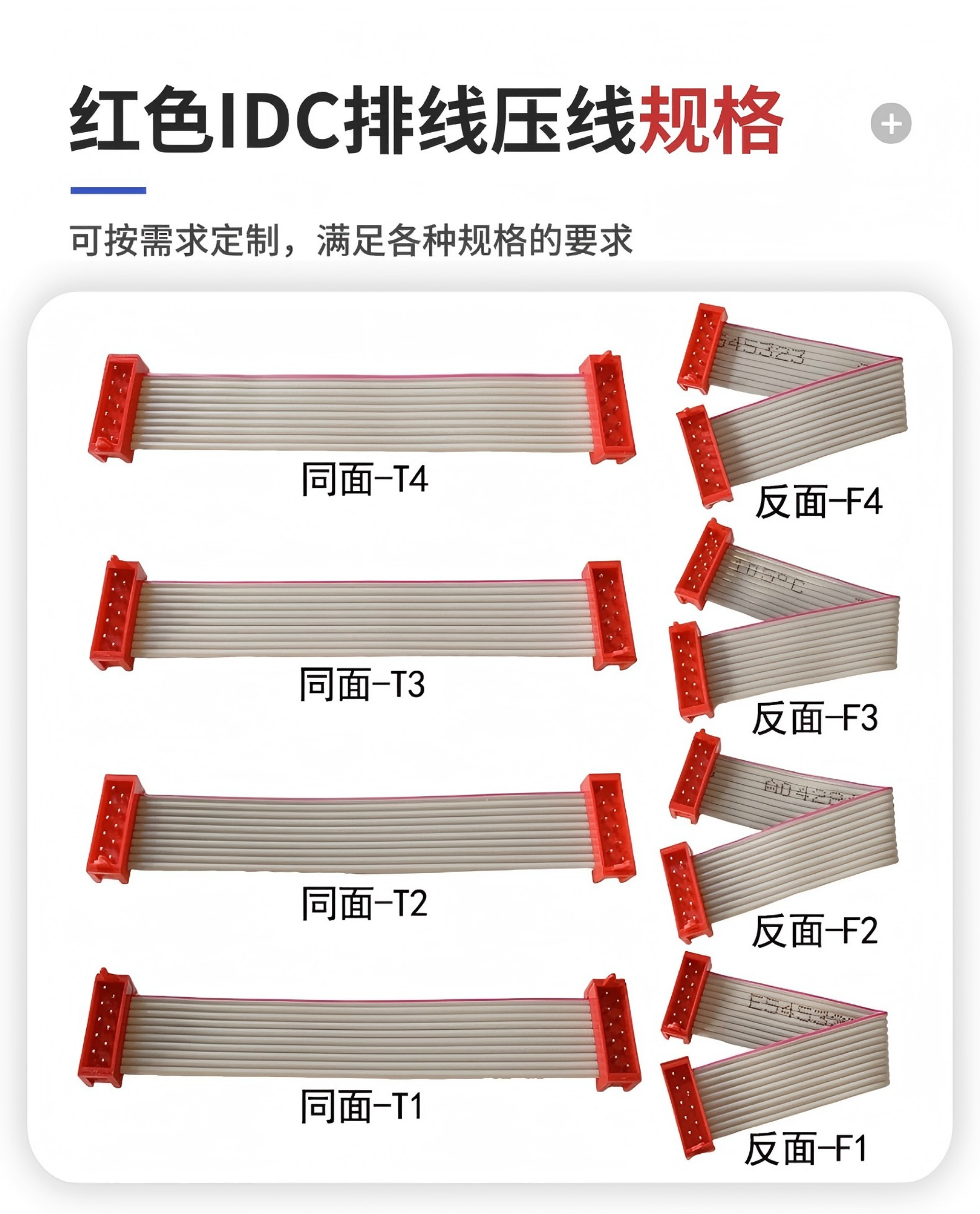

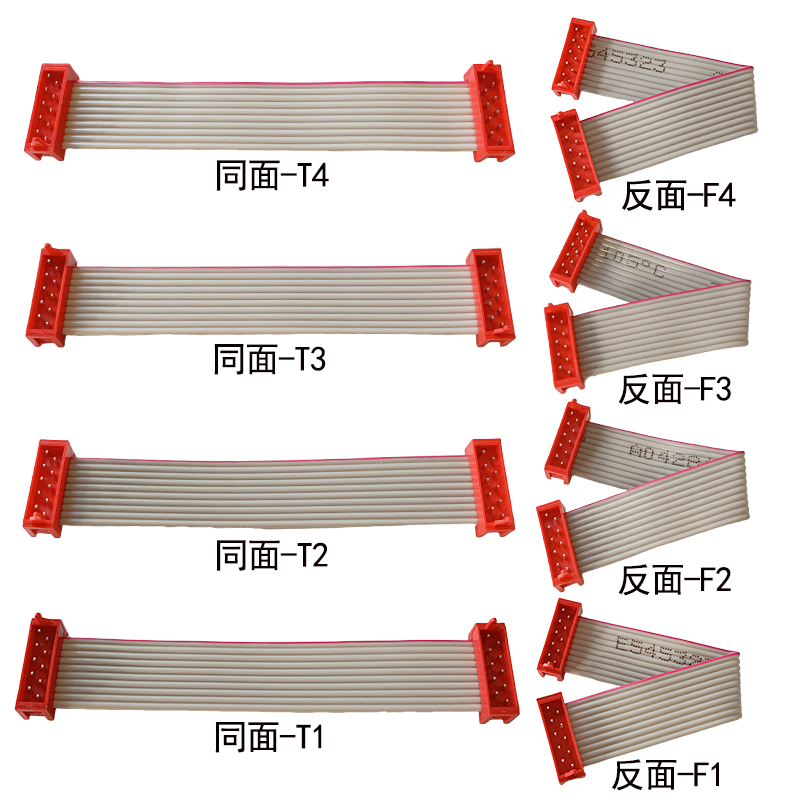

端接形式：双端IDC（适配 215083）；单端 IDC + 另一端镀锡（适配手工焊接）；单端 IDC + 另一端裸线（适配端子台直连）
线色定制：灰度排线、多色间隔排线、单色排线可选
附加处理：可加装线夹、应力释放板，或做热缩管封端处理
5. 可靠性测试（内部管控标准）
公司对每批次产品执行全项可靠性测试，保障产品在工业场景下长期稳定运行：
接触电阻：测试条件干电路20 mV / 10 mA，测试后阻值≤初始值 + 5 mΩ
绝缘耐压：500 V AC / 60 s，无击穿现象
绝缘电阻：500 V DC 测试，阻值≥ 100 MΩ
拉力测试：28 AWG 线材拉力≥ 20 N，无导体脱落
温度循环：-40°C 至 105°C 循环 10 次，接触电阻变化≤ 10 mΩ
振动测试：10–55 Hz、振幅 1.5 mm 环境下，无时长≥1 μs 的信号瞬断
6. 合规性声明
产品符合RoHS 2.0 指令（2011/65/EU）相关要求；未添加 REACH 法规 SVHC 候选清单中浓度超 0.1% 的高关注物质；绝缘材料达到 UL 94 V-0 或 VW-1 阻燃等级（依所选材料而定）。
7. 订购与技术咨询
我司支持按图纸、样品、规格书进行定制生产。如需获取技术数据表（TDS）、样品，或是压接工艺相关建议，请提供以下信息：排线总长度、位数与两端端接形式、使用环境要求（温度、耐压、阻燃等级）、是否需要配套批量压接工装。
