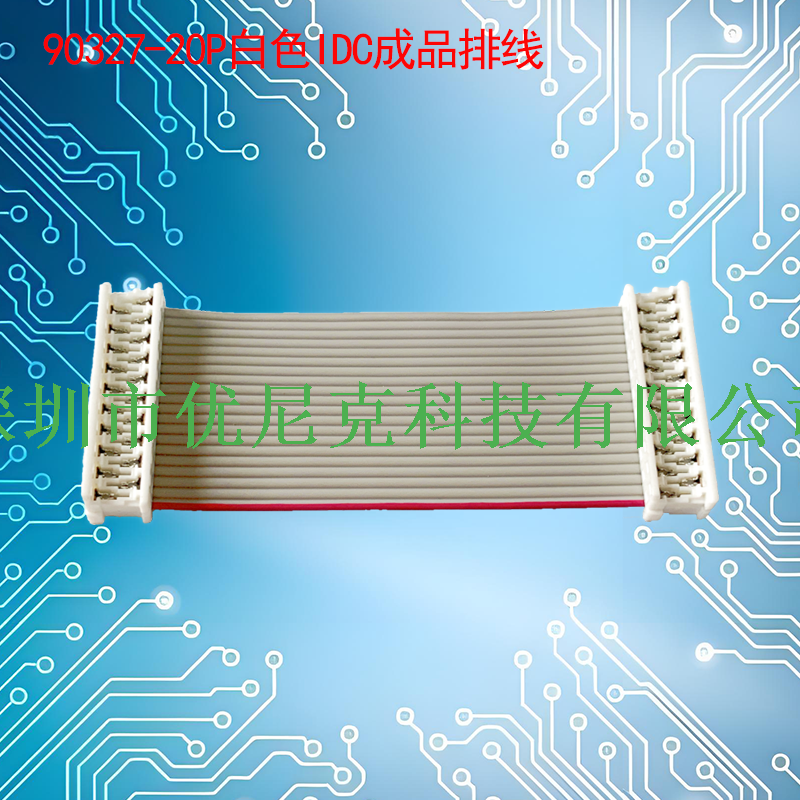

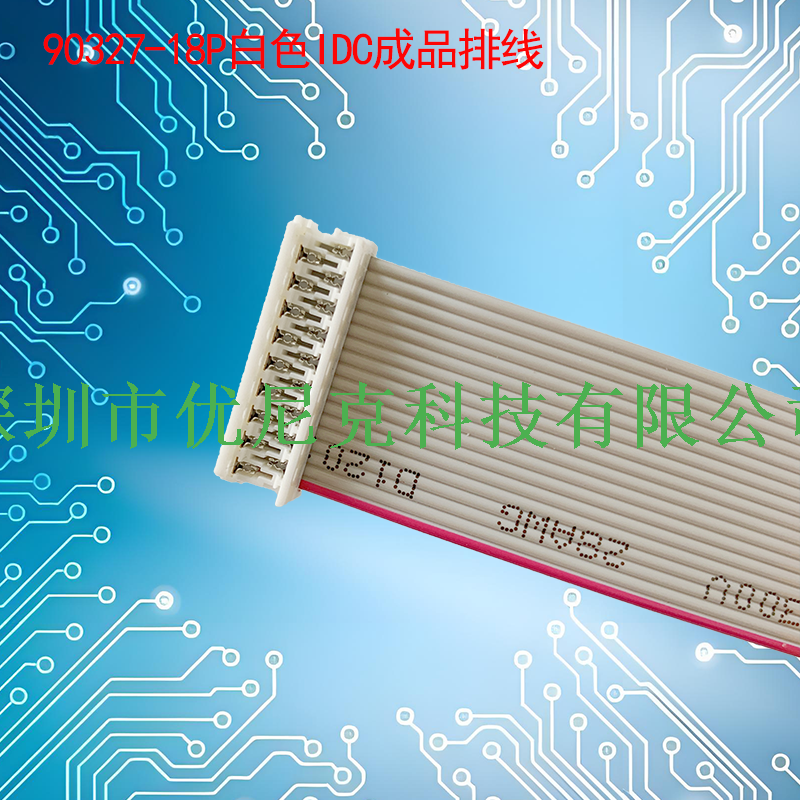

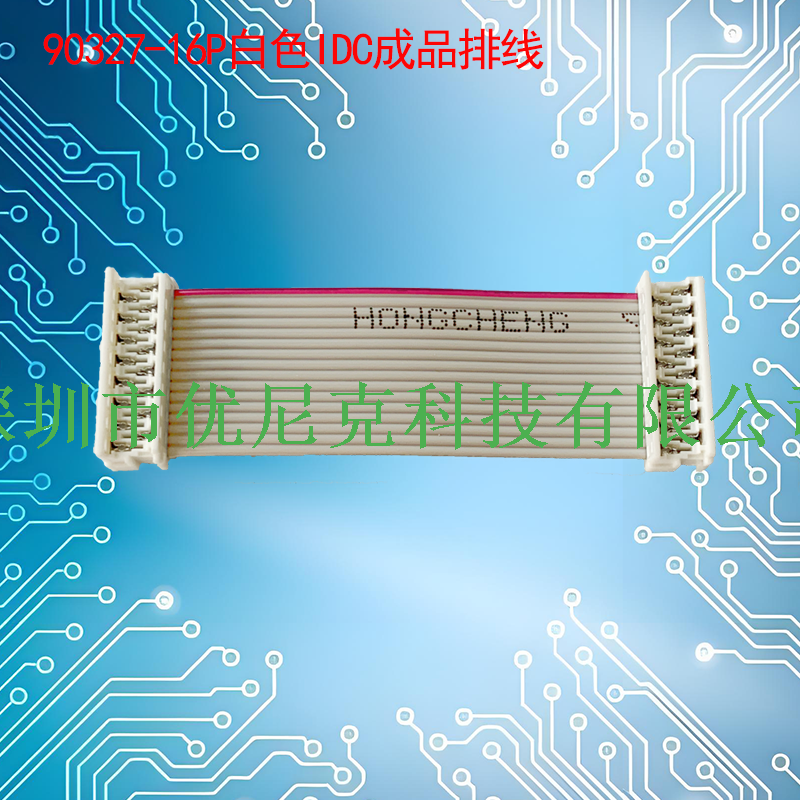

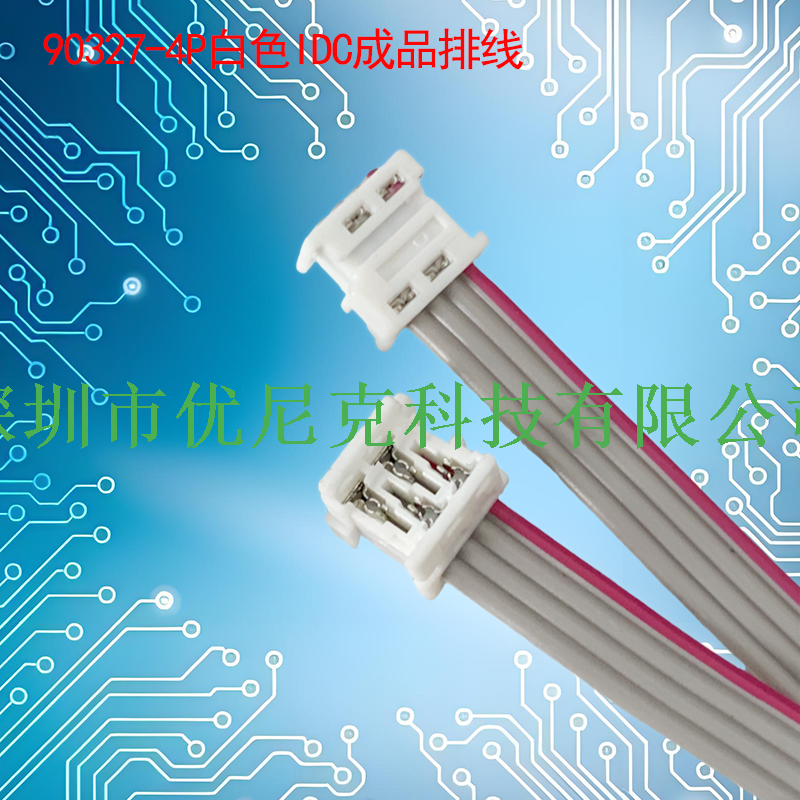

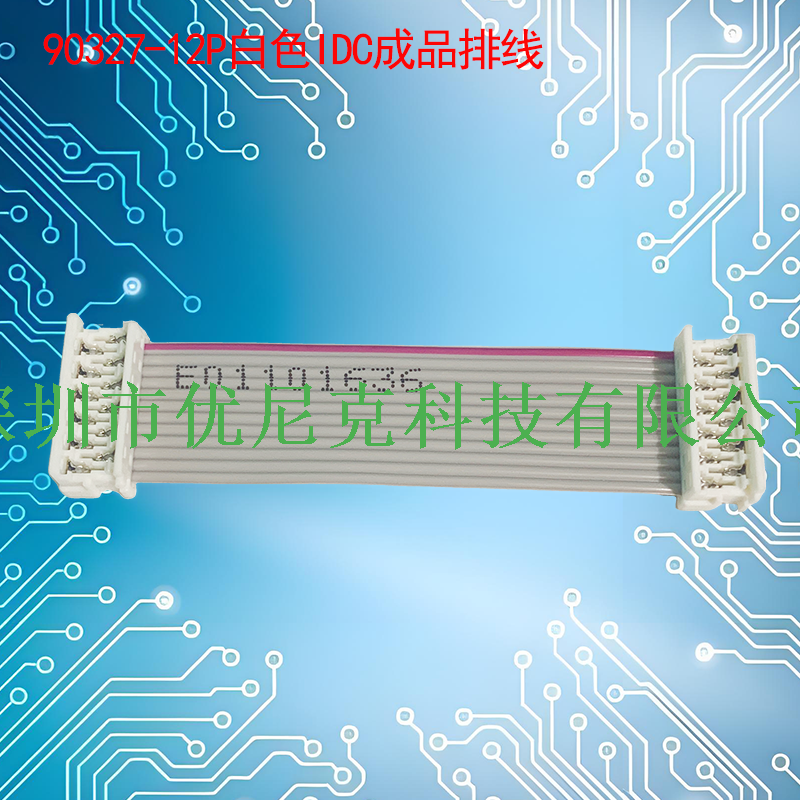

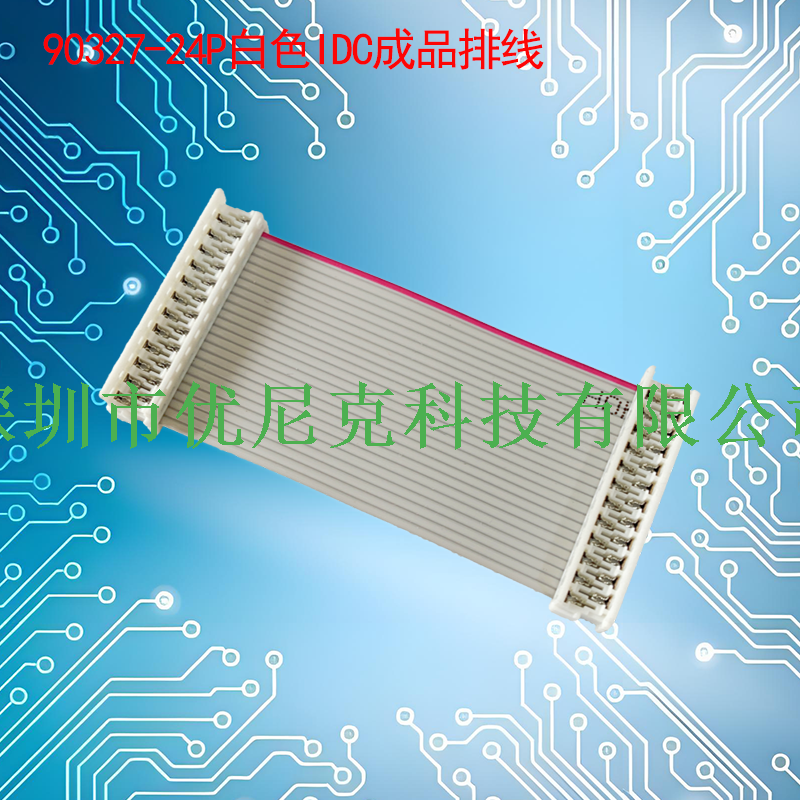

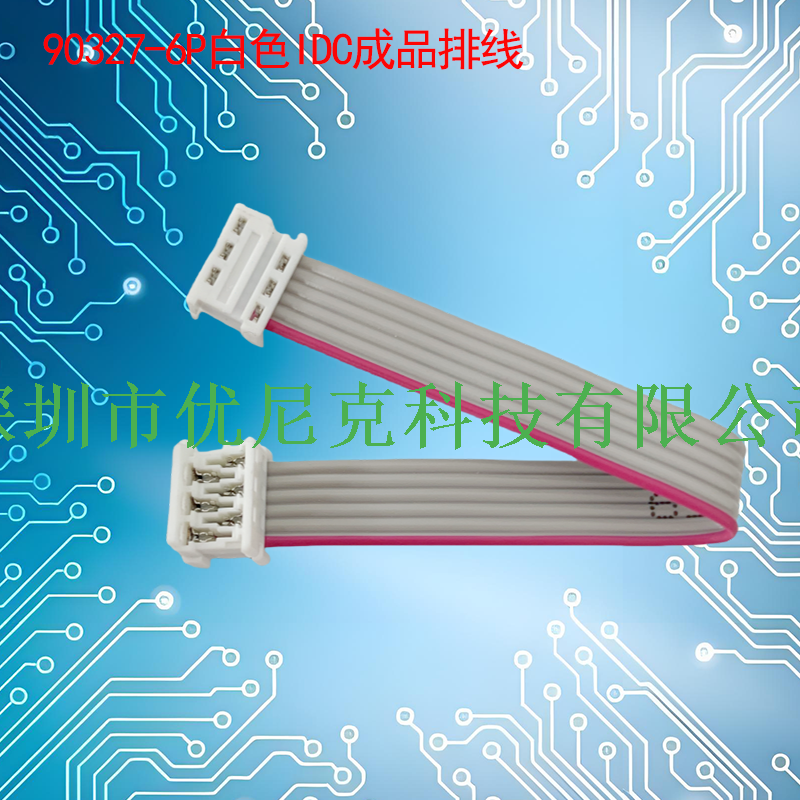

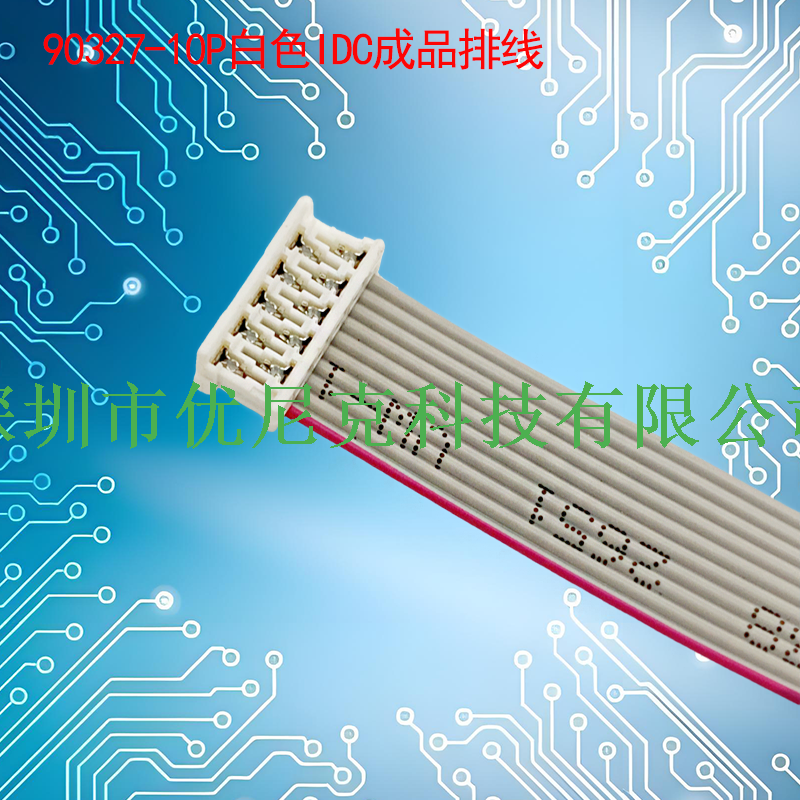

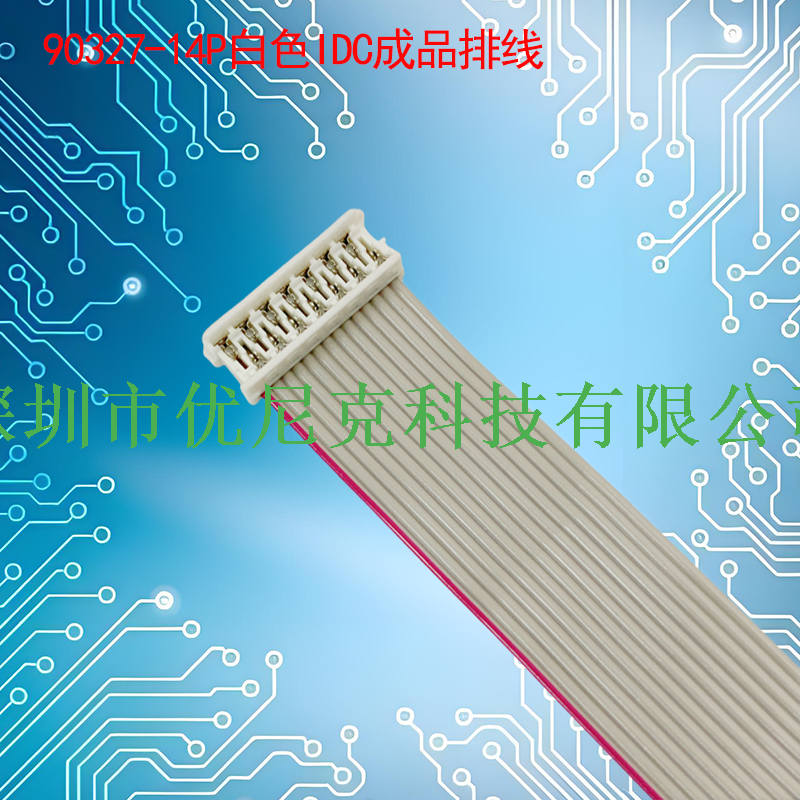

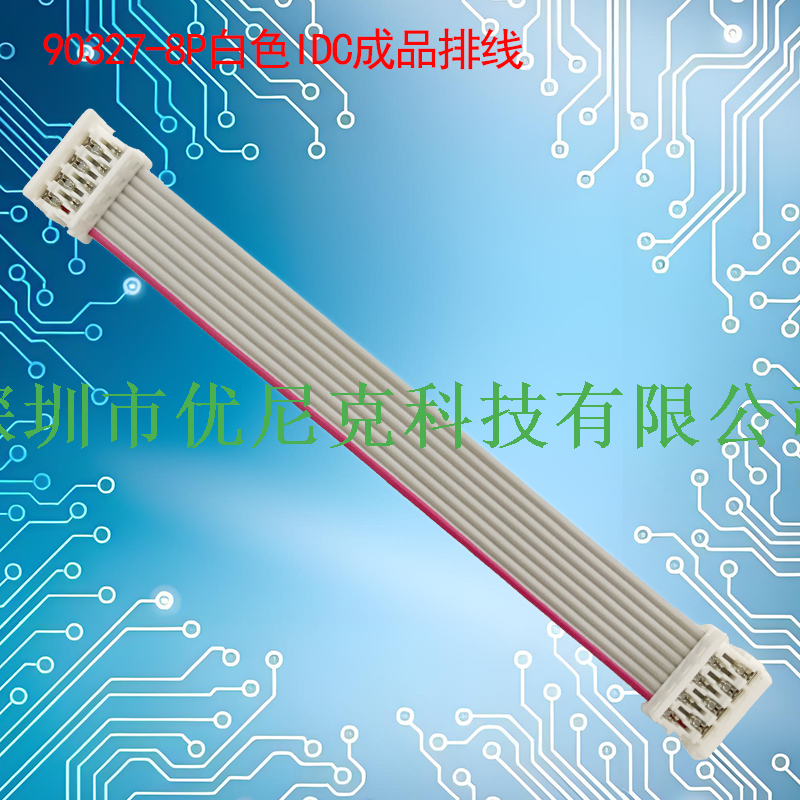

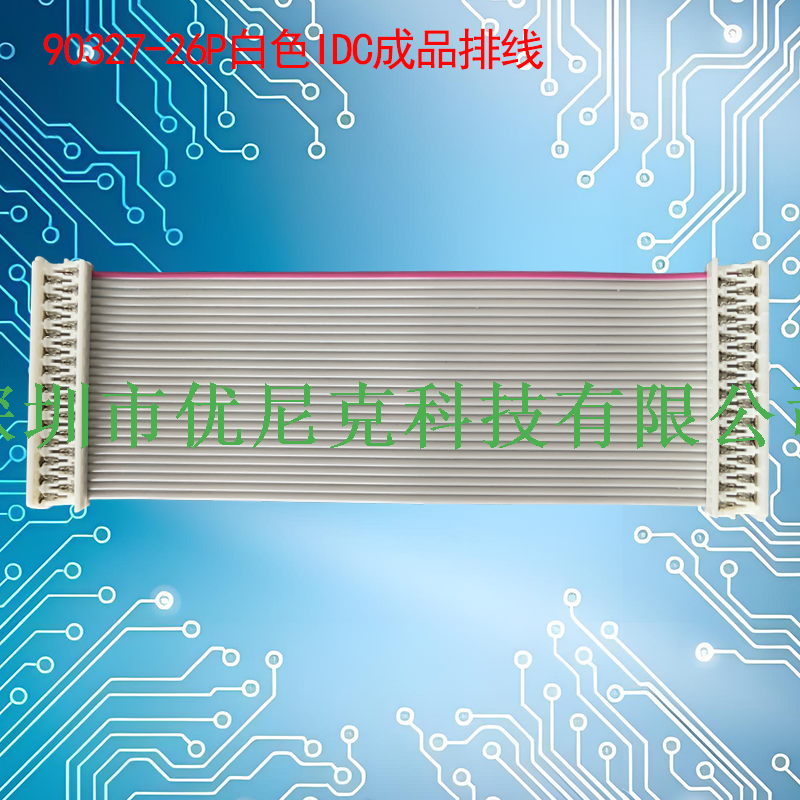

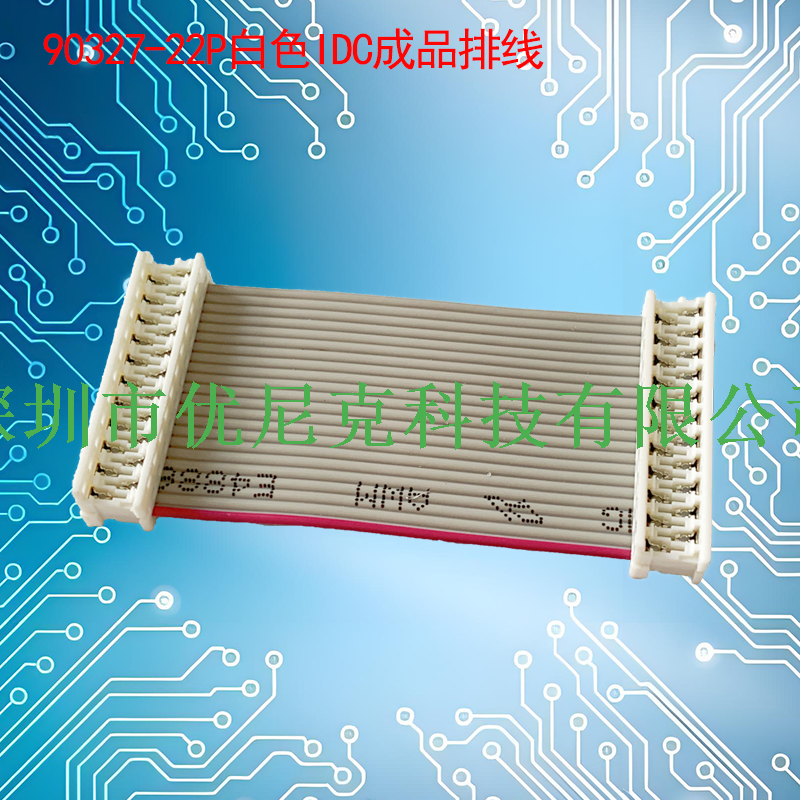

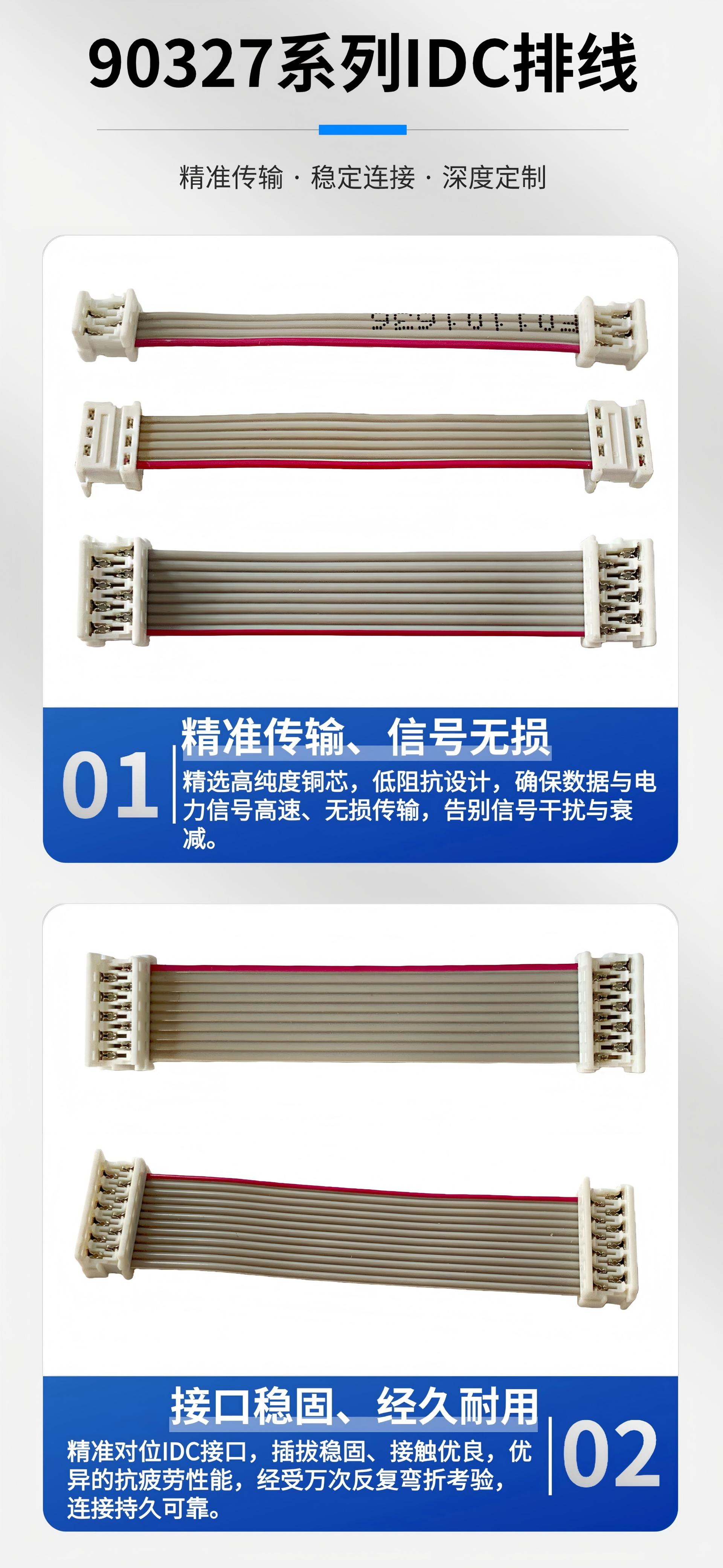

UNK-2.54X1.5-9032系列白色IDC灰排线
二维码
分享
产品概述
90327系列白色IDC排线，是专为高密度线对板连接应用而设计。该系列采用先进的绝缘位移连接（IDC）技术，通过刺破式压接工艺直接刺破排线绝缘层与导体形成稳定接触，无需剥线和焊接，大幅提升装配效率。产品广泛应用于电子元器件、电工电气等领域的设备内部信号传输与电气连接。

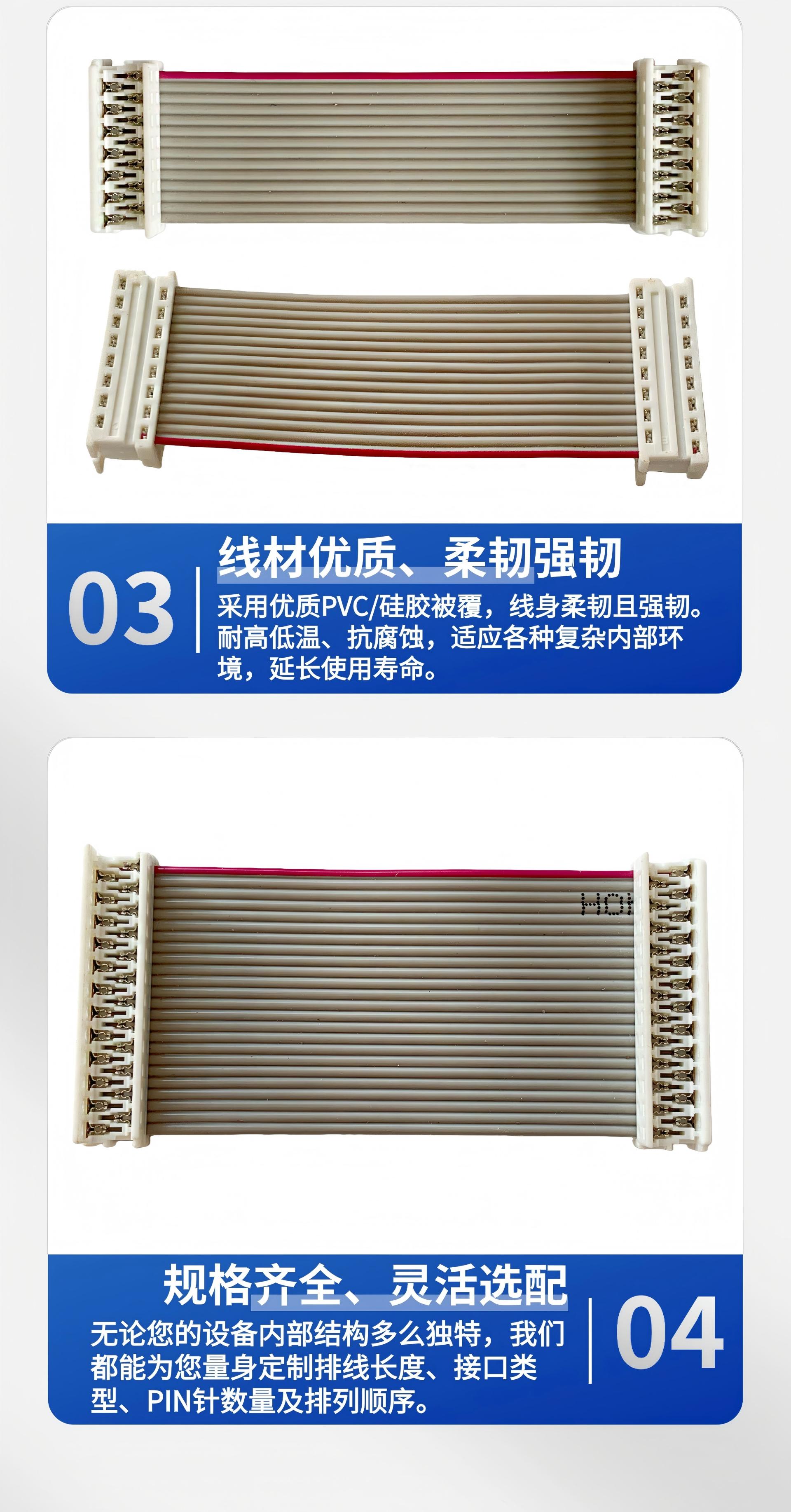

核心特点
IDC刺破式技术：无需剥线焊接，一次压接即可完成连接，装配效率高、连接稳定可靠
高密度紧凑设计：1.27mm精细间距，双排结构，满足高密度布线需求
适配多种线规：兼容26-28 AWG带状排线，适用性强
自由悬挂安装：支持自由悬挂（In-Line）安装方式，布线灵活
馈通式设计：便于信号串接，简化线路布局
优质材料工艺：胶料采用PBT材质，端子为磷青铜镀锡或镀金处理，接触电阻低、耐腐蚀
纯白外观：白色壳体设计，整洁美观，便于线束识别与管理
技术规格
参数 规格
系列 Picoflex® PF-50 90327
连接器类型 IDC插座（母形插口）
触点间距 1.27mm（0.050"）
排数 2排
针位数 4P – 26P（4P、6P、8P、10P、12P、14P、16P、18P、20P、22P、24P、26P）
线规 26-28 AWG
线缆类型 带状缆线
安装方式 自由悬挂
触头材料 磷青铜
触头表面处理 镀锡 / 镀金（可选）
颜色 白色
特性 馈通式
应用领域
90327系列白色IDC排线广泛应用于各类电子设备的内部信号连接：
检测仪器内部信号传输
工业控制设备（PLC、机器人手臂等）
消费电子产品（打印机、扫描仪、智能家电等）
称重设备信号传输
大型喷绘机/写真机/扫描仪/雕刻机主控板电源供应
电脑及办公设备内部连线
90327系列白色IDC排线，是专为高密度线对板连接应用而设计。该系列采用先进的绝缘位移连接（IDC）技术，通过刺破式压接工艺直接刺破排线绝缘层与导体形成稳定接触，无需剥线和焊接，大幅提升装配效率。产品广泛应用于电子元器件、电工电气等领域的设备内部信号传输与电气连接。
核心特点
IDC刺破式技术：无需剥线焊接，一次压接即可完成连接，装配效率高、连接稳定可靠
高密度紧凑设计：1.27mm精细间距，双排结构，满足高密度布线需求
适配多种线规：兼容26-28 AWG带状排线，适用性强
自由悬挂安装：支持自由悬挂（In-Line）安装方式，布线灵活
馈通式设计：便于信号串接，简化线路布局
优质材料工艺：胶料采用PBT材质，端子为磷青铜镀锡或镀金处理，接触电阻低、耐腐蚀
纯白外观：白色壳体设计，整洁美观，便于线束识别与管理
技术规格
参数 规格
系列 Picoflex® PF-50 90327
连接器类型 IDC插座（母形插口）
触点间距 1.27mm（0.050"）
排数 2排
针位数 4P – 26P（4P、6P、8P、10P、12P、14P、16P、18P、20P、22P、24P、26P）
线规 26-28 AWG
线缆类型 带状缆线
安装方式 自由悬挂
触头材料 磷青铜
触头表面处理 镀锡 / 镀金（可选）
颜色 白色
特性 馈通式
应用领域
90327系列白色IDC排线广泛应用于各类电子设备的内部信号连接：
检测仪器内部信号传输
工业控制设备（PLC、机器人手臂等）
消费电子产品（打印机、扫描仪、智能家电等）
称重设备信号传输
大型喷绘机/写真机/扫描仪/雕刻机主控板电源供应
电脑及办公设备内部连线

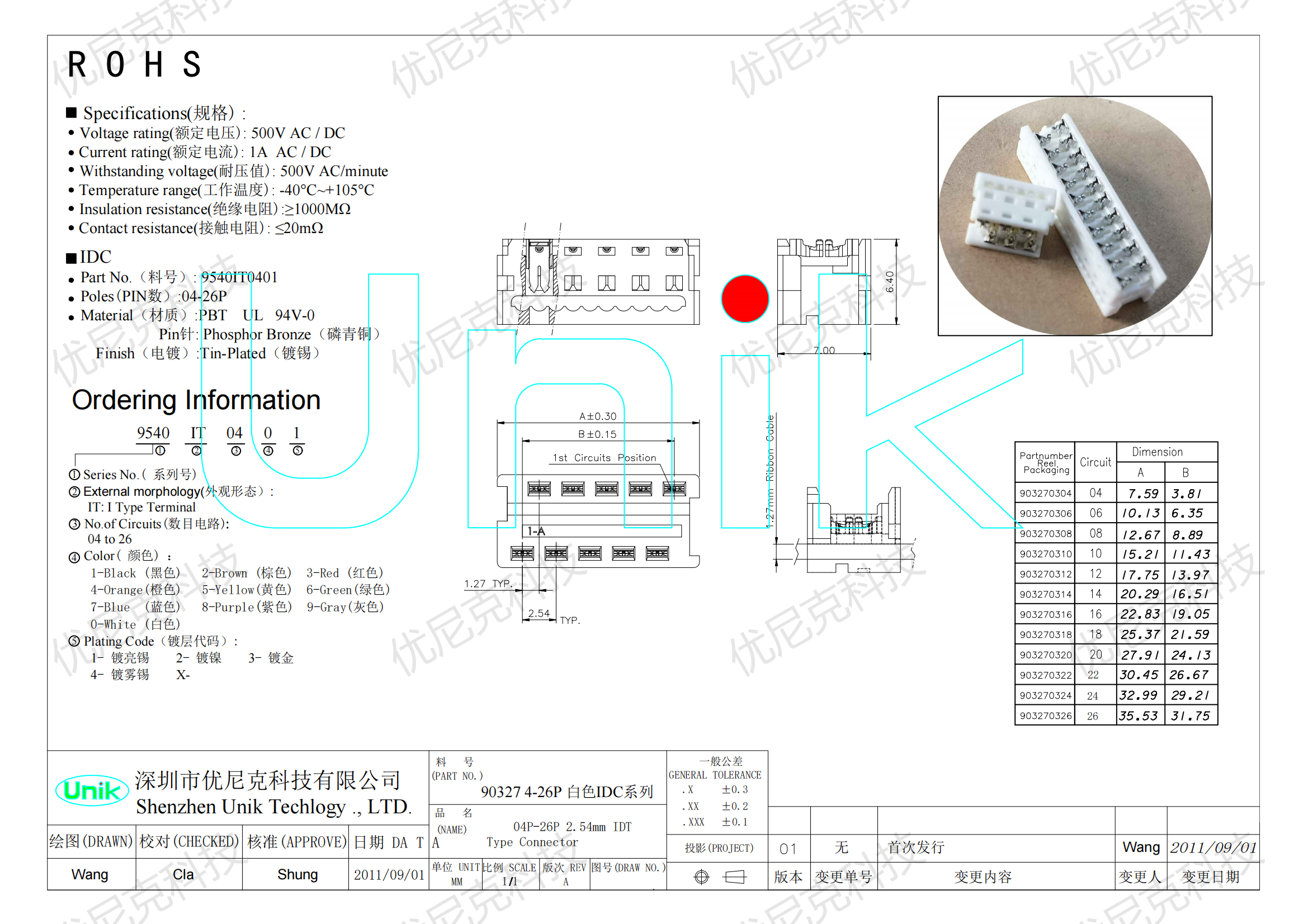

产品详情核心参数工程图纸
一、产品概述
1.27mm间距白色IDC排线是深圳市优尼克科技有限公司推出的国产，兼容90327系列高精度产品，专为高密度线对板互连场景设计，广泛适配各类精密电子设备的内部信号连接。本产品各项电气性能、物理尺寸均符合行业通用标准，可与同规格1.27mm间距90325线对板连接器母座精准适配、稳定对接，核心应用覆盖消费电子、工业控制、医疗设备、汽车电子等多个领域。
产品采用成熟的IDC刺破式压接工艺实现排线与连接器端子的可靠互连，无需提前剥线、无需焊接作业，大幅提升批量装配效率与产品一致性。同时支持PIN数、线长、端接方式等多维度个性化定制，可充分适配不同设备的结构布局与多样化应用需求。
二、产品规格参数
2.1 电气性能
参数项目 | 规格数值 |
|---|---|
适配间距 | 1.27 mm（双排结构） |
额定电流 | ≤1.2 A/每触点 |
额定电压 | ≤250 V |
接触电阻 | ≤30 mΩ |
绝缘电阻 | ≥1000 MΩ（DC 500 V测试条件） |
耐压强度 | 750 V rms |
2.2 适用线缆参数
参数项目 | 规格说明 |
|---|---|
适用线规 | 28 AWG、26 AWG |
线缆类型 | UL2651灰排线、红边灰排线、彩排线 |
绝缘层耐温 | 105℃（符合UL2651标准） |
导体材质 | 镀锡铜、裸铜可选 |
2.3 连接器规格
参数项目 | 规格说明 |
|---|---|
连接器类型 | IDC刺破式母座（Socket） |
外壳材料 | PBT、PET（UL94 V-0阻燃等级） |
外壳颜色 | 白色、乳白色 |
触点材料 | 磷青铜 |
触点镀层 | 标准镀锡、镀金可选 |
引脚排数 | 2排 |
电路芯数 | 4P、6P、8P、10P、12P、14P、16P、18P、20P、24P、26P等多规格可选 |
2.4 工作环境参数
参数项目 | 规格说明 |
|---|---|
工作温度 | -25℃ ~ +105℃ |
储存温度 | -40℃ ~ +105℃ |
2.5 环保合规标准
符合RoHS环保合规要求，不含铅、汞、镉、六价铬、多溴联苯、多溴二苯醚等有害物质
满足REACH法规标准，无SVHC高度关注物质
支持无卤材质定制，适配高端环保设备需求
绝缘外壳材料符合UL94 V-0阻燃等级，安全防护性优异
三、结构与工艺核心优势
3.1 一体化IDC刺破压接工艺
产品采用一体式IDC刺破式端接结构，通过精密压接工艺将导线精准压入端子卡槽，直接刺破线缆绝缘层，实现导体与连接器端子的稳固电气连接。全程无需人工剥线、无需焊接作业，既大幅缩减人工装配工时、提升量产效率，又从根源上杜绝虚焊、漏焊、脱线等常见质量问题，高度适配自动化、规模化线束组装生产场景，产品一致性极强。
3.2 四点接触稳定结构
连接器端子采用行业优质四点接触结构设计，单根导线与端子可形成多处接触点位，有效降低接触电阻，大幅提升接触稳定性。能够长期保障信号低衰减、低阻抗传输，避免信号中断、波动等问题。经过严苛插拔耐久测试验证，可充分满足工业设备、精密电子设备的长期稳定使用需求，耐用性突出。
3.3 极化防误插设计
连接器壳体内置专属极化导向结构，限定排线唯一插配方向，可彻底规避反向插接问题，有效防止因误插导致的设备电路损坏。该人性化结构设计，既能提升生产线批量装配的效率，又能降低后期设备现场维护的误操作返工率，适配工业化批量生产与售后运维场景。
3.4 低剖面紧凑外形
产品对接装配后整体高度更低，垂直配接空间占用极小，结构适配性极强。专为紧凑型精密电子设备内部布线设计，可帮助设备研发人员优化机身内部空间布局，相较于同间距常规排线产品，在垂直空间利用率上具备显著优势，适配小型化、轻量化设备设计趋势。
3.5 全维度灵活定制
为适配不同设备结构与应用场景，产品支持多维度个性化定制，全方位匹配客户需求：
PIN数定制：支持4P至26P全规格双排配置
长度定制：可按需求定制任意长度，实现毫米级精准裁切
排线类型定制：可选UL2651 28AWG/26AWG灰排线、红边灰排线、彩虹彩排线等
端子镀层定制：标准镀锡款适配常规场景，镀金款适配高插拔次数、腐蚀性严苛环境

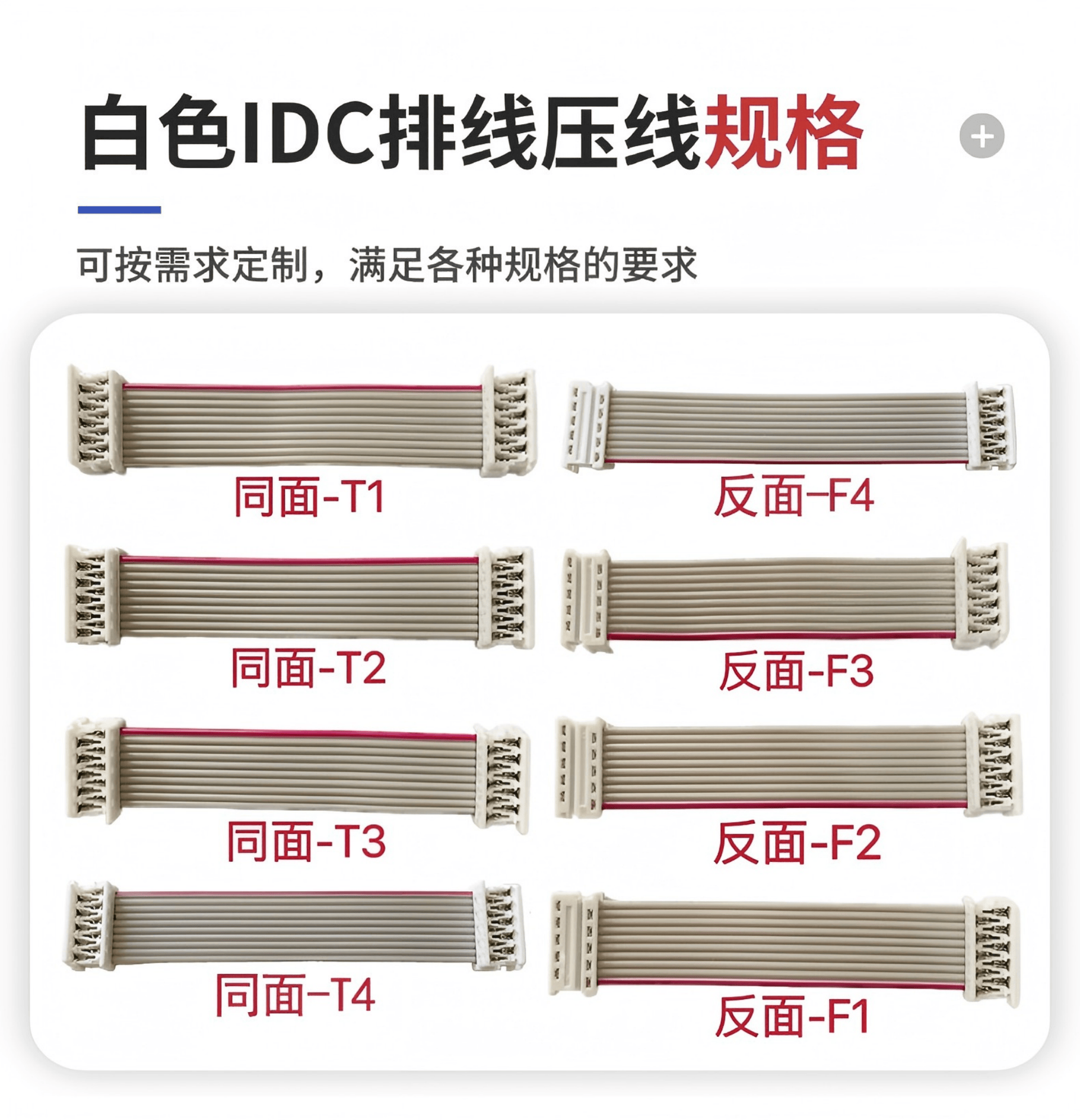

接法定制：可根据客户设备连接需求，定制多样化端接与接线方式
环保定制：支持无卤材质替换及各类专属环保标准适配
四、典型应用场景
本产品凭借稳定的电气性能、紧凑的结构设计与灵活的定制能力，可广泛应用于多行业精密设备内部信号互连：
消费电子：便携电子设备内部信号互连、打印机/扫描仪数据传输、LED显示屏控制信号连接
工业控制：PLC控制器、精密检测仪器、工业自动化设备板间互连系统
医疗设备：便携式监护仪、医用诊断设备内部信号传输，可选镀金款适配医疗设备高可靠性需求
汽车电子：车载影音娱乐系统、车身常规电子模块内部信号连接（适用于非安全关键系统）
通信设备：通信基站、小型通信终端设备内部板对线互连
新能源与电源设备：太阳能逆变器、储能系统、电源管理设备控制信号传输
五、产品认证与质量保障
公司依托完善的ISO质量管理体系开展全流程生产管控，从原材料采购到成品出厂全程严格质控，保障产品高品质、高一致性。原材料方面，产品标配UL2651认证线材，绝缘层稳定耐受105℃高温；连接器外壳采用UL94 V-0高阻燃材质，安全等级达标。全系产品符合RoHS、REACH国际环保指令，可满足全球主流市场准入标准。
量产环节中，每一批次产品均经过全维度严苛检测，包含导通性能测试、绝缘电阻测试、耐压性能测试及100%外观全检，彻底剔除不良品，全面保障出厂产品的电气稳定性、结构完整性与使用可靠性，为各类设备长期稳定运行提供可靠连接支撑。
