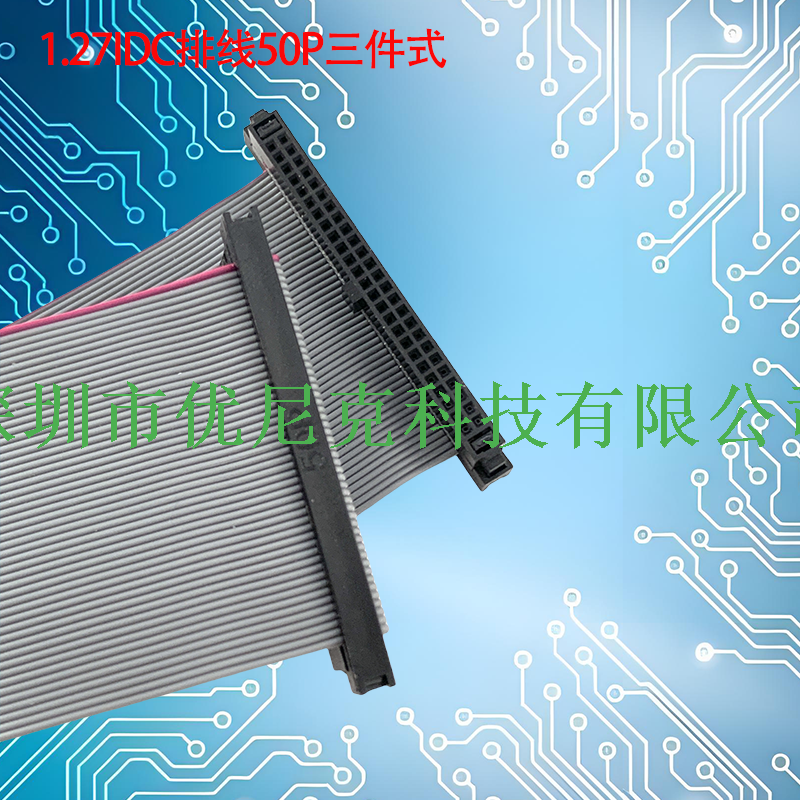

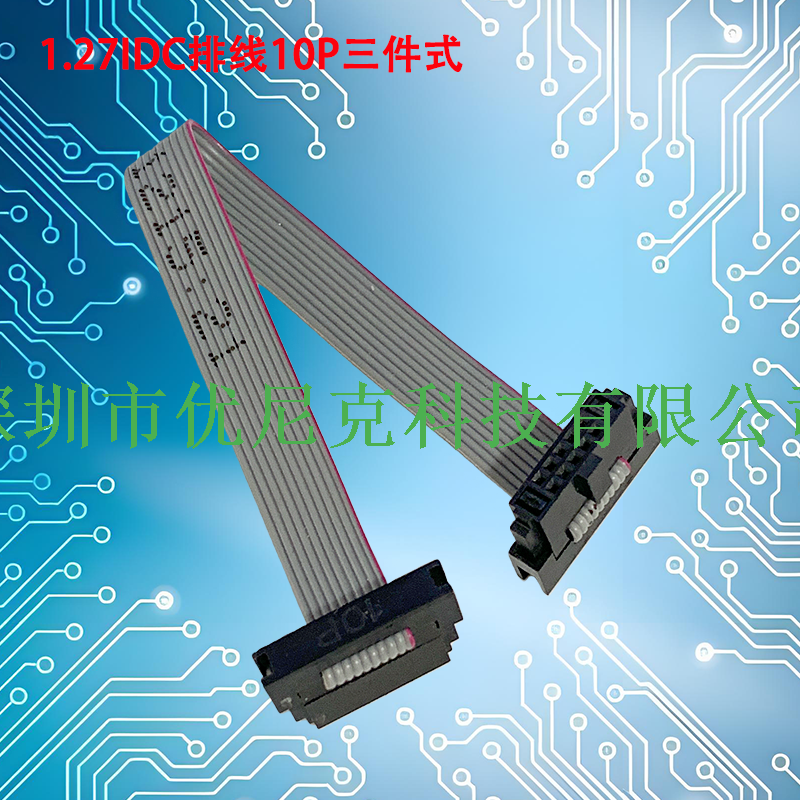

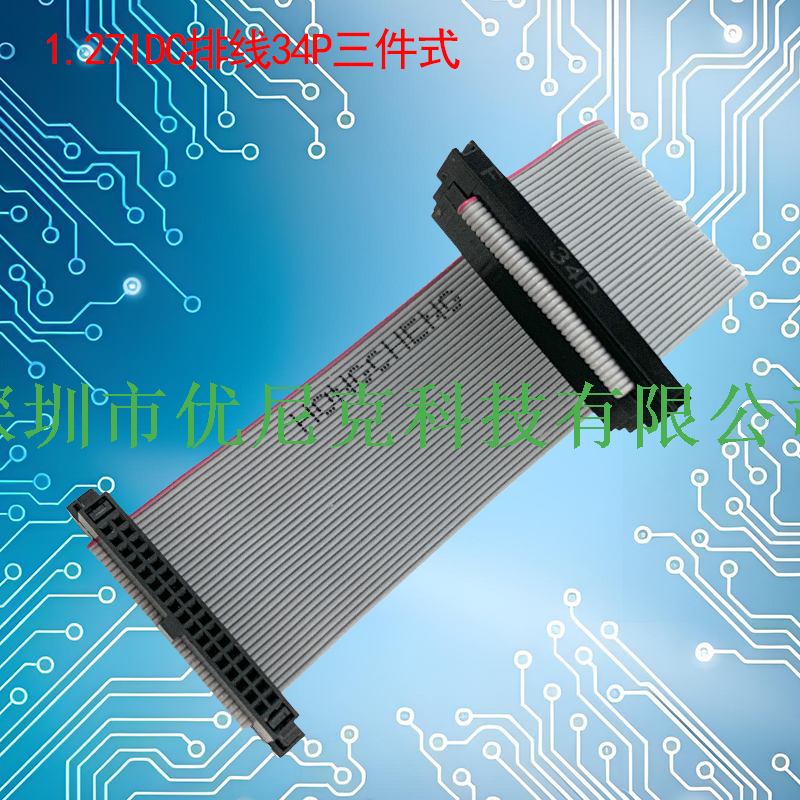

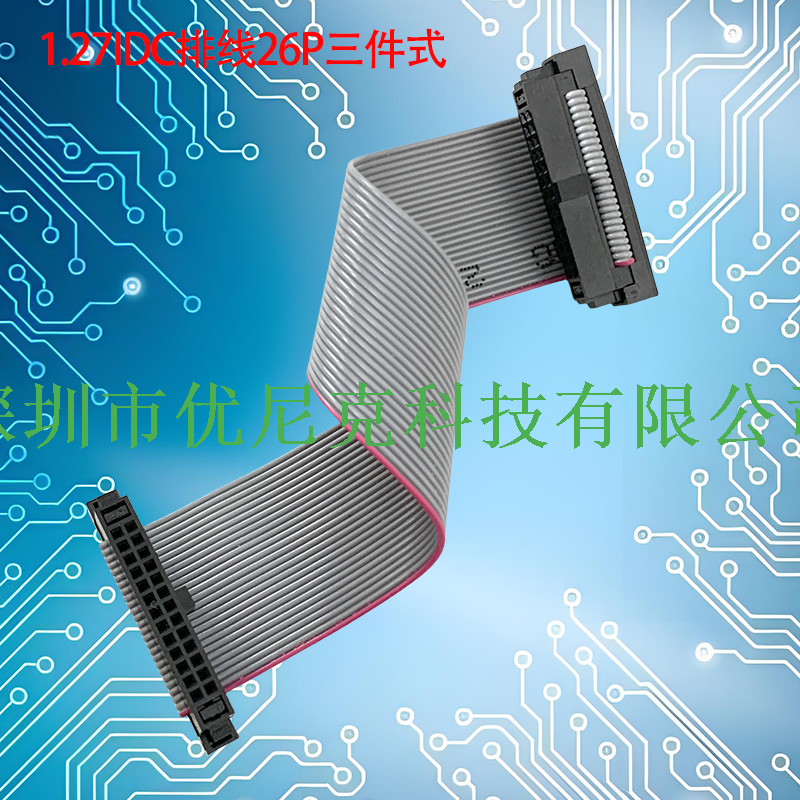

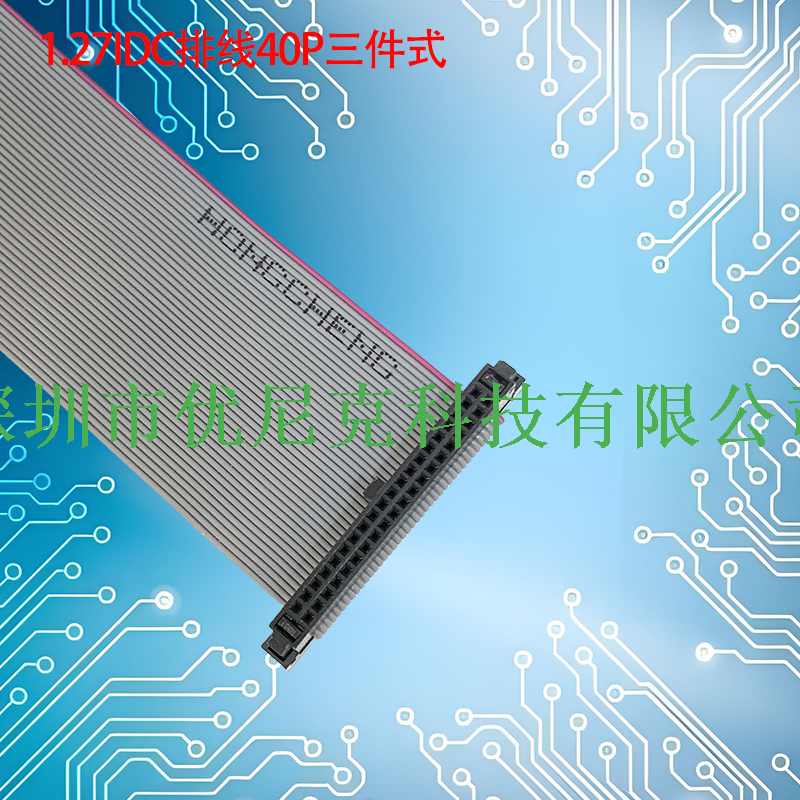

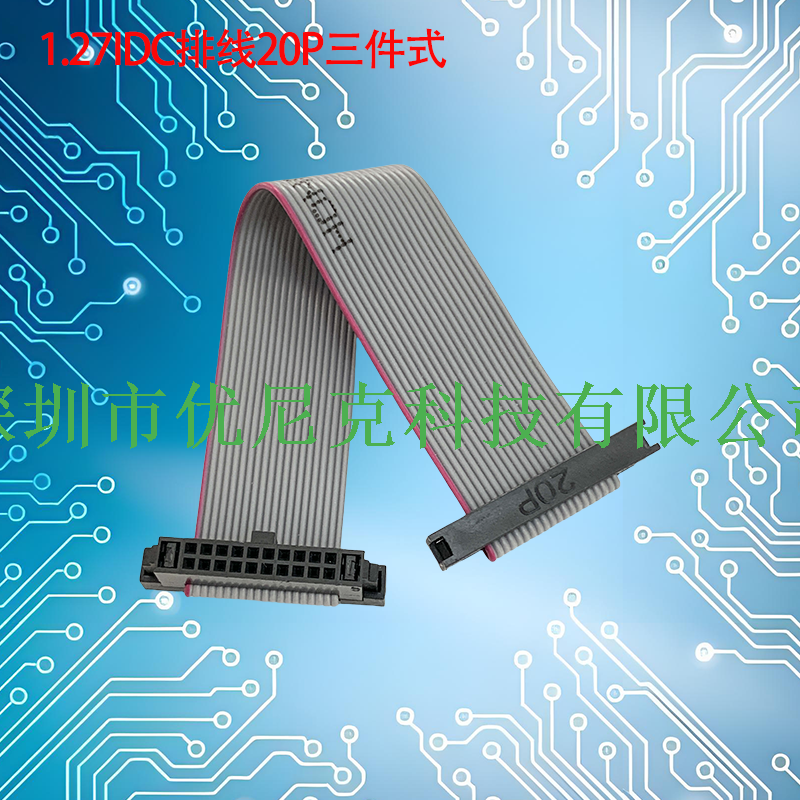

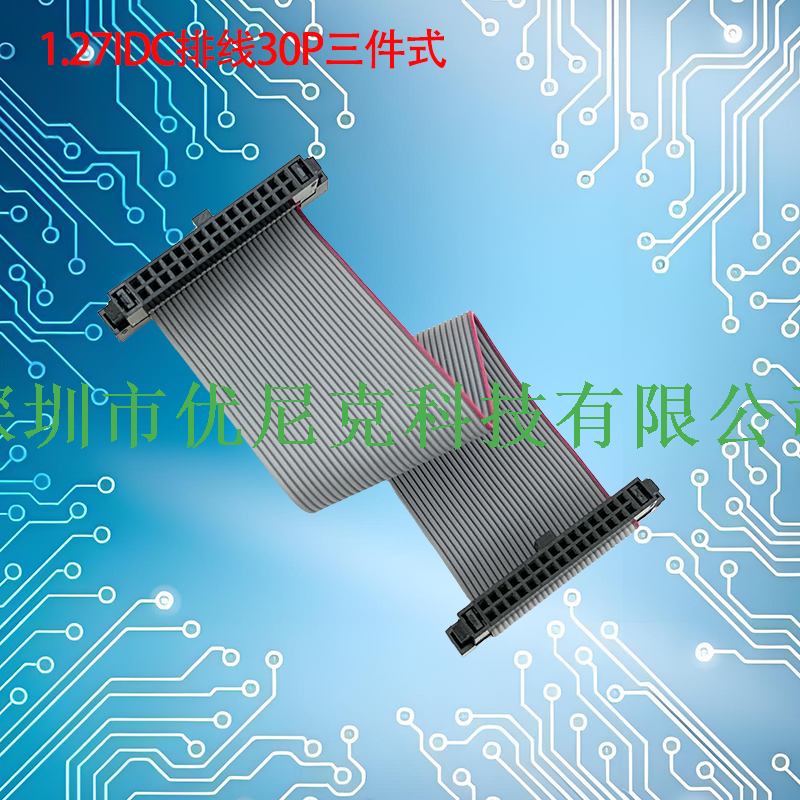

UNK-1.27-IDC灰排线6P-64P三件式
二维码
分享
产品概述
1.27mm间距IDC排线（Insulation Displacement Connector Ribbon Cable）是一种采用绝缘位移连接技术的扁平带状电缆组件，导体中心间距为1.27mm（等效0.050英寸）。产品采用UL2678系列标准线材，导体规格涵盖30AWG，芯数可根据需求提供6P至60P等多种配置。排线本体采用优质PVC（聚氯乙烯）护套材料，外观呈灰色扁平带状，两端配备IDC连接器，形成完整的即插即用型连接方案。
IDC（绝缘位移）技术的核心优势在于：连接器刺破导线绝缘层直接与导体接触，无需预先剥线即可完成端接，大幅提升装配效率并保证电气连接的可靠性。
产品特点与优势

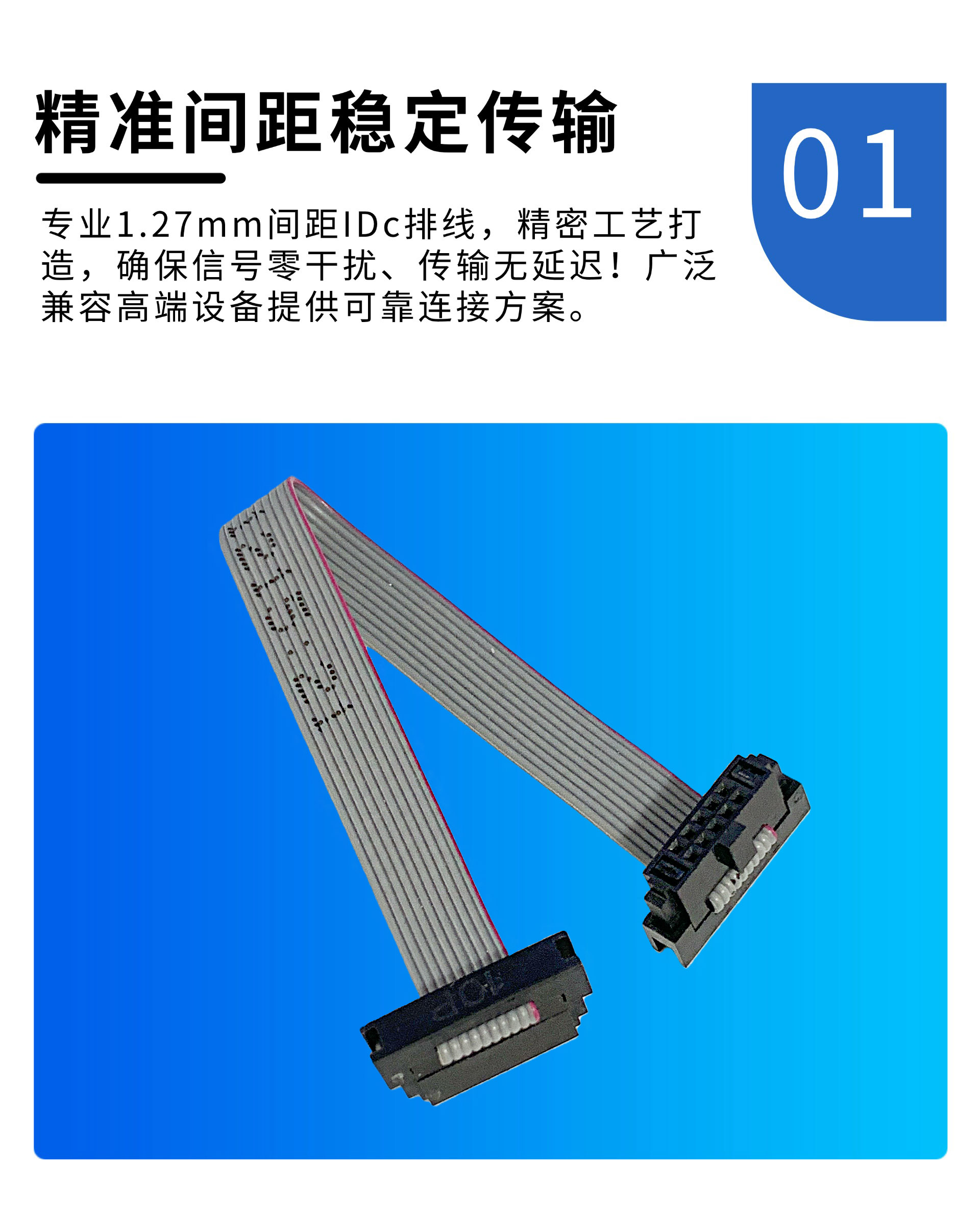

紧凑高效的间距设计 —— 1.27mm间距相比传统2.54mm间距可节约50%的电路板空间，在同样宽度下支持更多信号通道。扁平带状结构使线缆可在狭小空间内灵活排布，适合高密度装配需求。

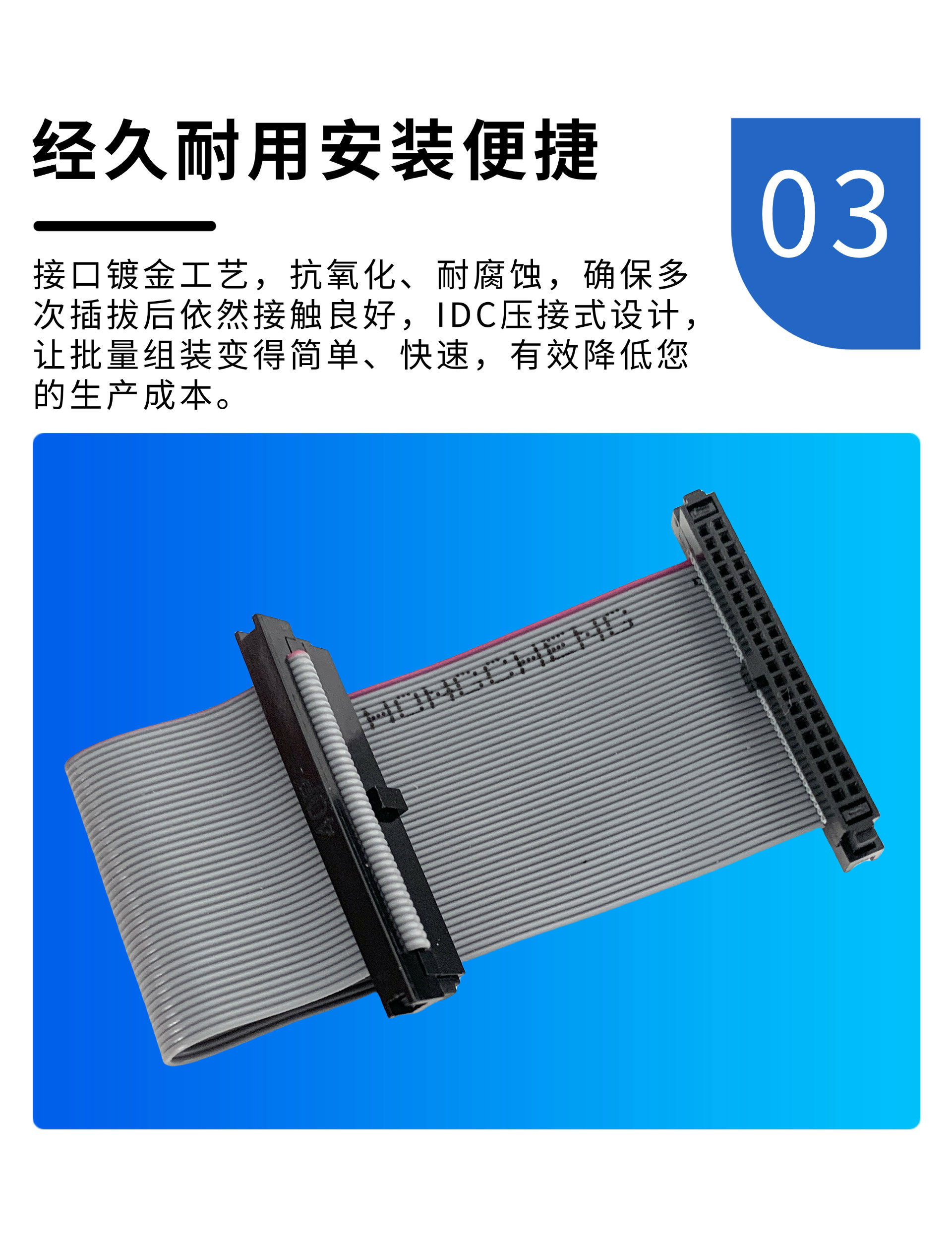

可靠的IDC连接技术 —— 连接器内置接触弹簧系统，可有效防止微动腐蚀。母触点上的定位弹簧能够吸收因振动和热膨胀引起的触点间相对位移，形成气密性连接，确保信号在严苛环境中稳定传输。

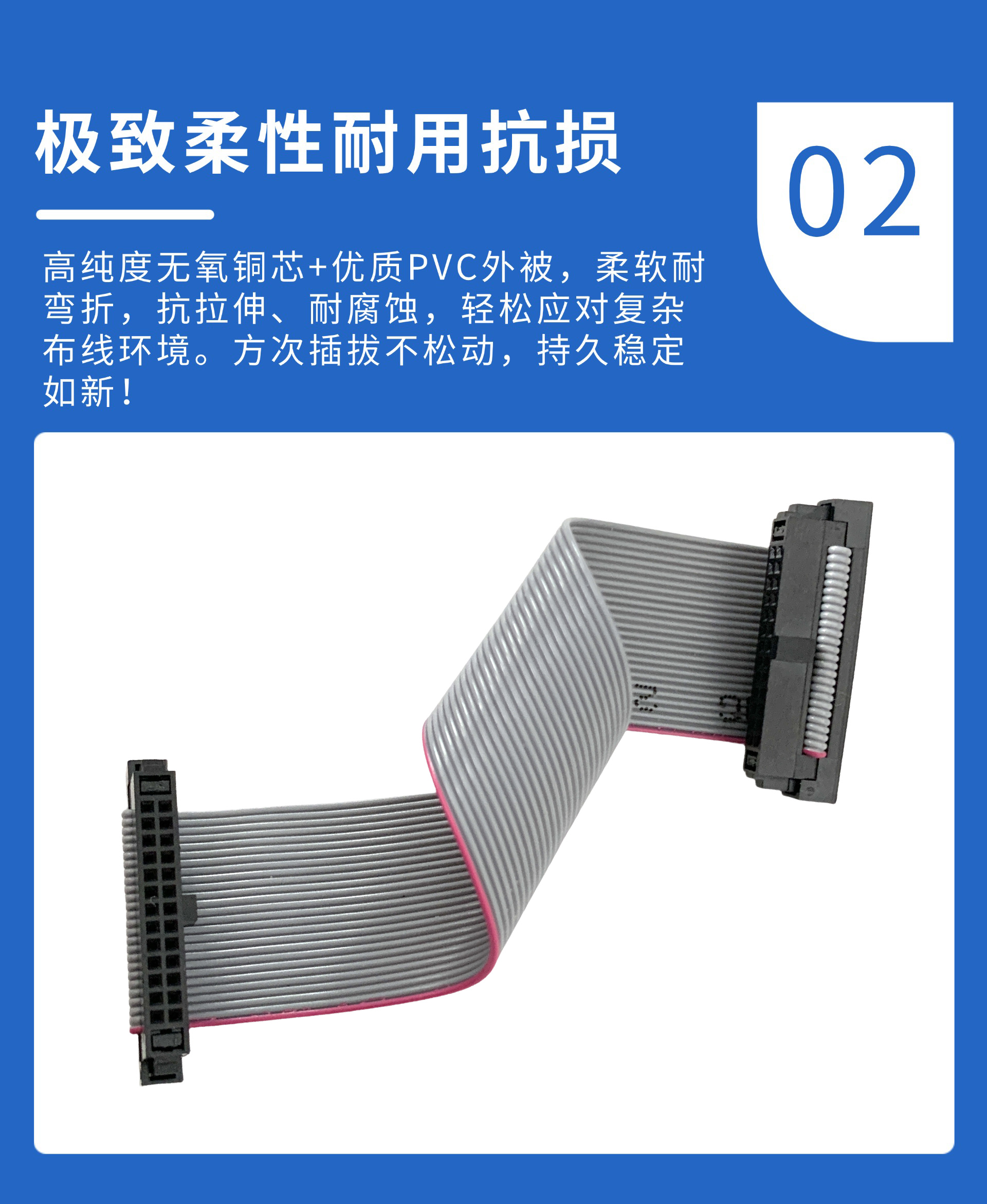

优异的电气性能 —— 采用30AWG（7股）镀锡铜绞线导体，兼具良好的导电性与柔韧性。额定电压可达300V，工作温度范围覆盖-40°C至+105°C，适应多种工业环境。
灵活多样的配置选项 —— 支持双头同向或异向连接，提供二件式结构（端子+胶壳）便于组装维护。线长可按需定制，满足不同设备内部布线需求。
安全合规认证 —— 产品通过UL、CSA认证，符合RoHS环保标准。
技术规格
参数 规格
间距 1.27mm（0.050英寸）
线规 30AWG
导体 镀锡铜绞线（7股）
芯数 4P / 6P / 10P / 12P / 14P / 20P / 34P/40P/60P 等
绝缘材料 PVC（聚氯乙烯）
颜色 灰色（标准）/ 黑色 / 彩色
额定电压 300V
工作温度 -40°C 至 +105°C
连接器类型 IDC公插 / IDC母座
连接方式 双头同向 / 双头异向
产品认证 FCC/ RoHS
1.27mm间距IDC排线（Insulation Displacement Connector Ribbon Cable）是一种采用绝缘位移连接技术的扁平带状电缆组件，导体中心间距为1.27mm（等效0.050英寸）。产品采用UL2678系列标准线材，导体规格涵盖30AWG，芯数可根据需求提供6P至60P等多种配置。排线本体采用优质PVC（聚氯乙烯）护套材料，外观呈灰色扁平带状，两端配备IDC连接器，形成完整的即插即用型连接方案。
IDC（绝缘位移）技术的核心优势在于：连接器刺破导线绝缘层直接与导体接触，无需预先剥线即可完成端接，大幅提升装配效率并保证电气连接的可靠性。
产品特点与优势
紧凑高效的间距设计 —— 1.27mm间距相比传统2.54mm间距可节约50%的电路板空间，在同样宽度下支持更多信号通道。扁平带状结构使线缆可在狭小空间内灵活排布，适合高密度装配需求。
可靠的IDC连接技术 —— 连接器内置接触弹簧系统，可有效防止微动腐蚀。母触点上的定位弹簧能够吸收因振动和热膨胀引起的触点间相对位移，形成气密性连接，确保信号在严苛环境中稳定传输。
优异的电气性能 —— 采用30AWG（7股）镀锡铜绞线导体，兼具良好的导电性与柔韧性。额定电压可达300V，工作温度范围覆盖-40°C至+105°C，适应多种工业环境。
灵活多样的配置选项 —— 支持双头同向或异向连接，提供二件式结构（端子+胶壳）便于组装维护。线长可按需定制，满足不同设备内部布线需求。
安全合规认证 —— 产品通过UL、CSA认证，符合RoHS环保标准。
技术规格
参数 规格
间距 1.27mm（0.050英寸）
线规 30AWG
导体 镀锡铜绞线（7股）
芯数 4P / 6P / 10P / 12P / 14P / 20P / 34P/40P/60P 等
绝缘材料 PVC（聚氯乙烯）
颜色 灰色（标准）/ 黑色 / 彩色
额定电压 300V
工作温度 -40°C 至 +105°C
连接器类型 IDC公插 / IDC母座
连接方式 双头同向 / 双头异向
产品认证 FCC/ RoHS
产品详情核心参数工程图纸
产品概述
深圳市优尼克科技有限公司推出1.27mm间距绝缘位移扁平电缆组件，产品严格依据UL2678标准设计生产，采用30AWG镀锡铜绞合导体，专为实现1.27mm全系列IDC连接器（AMP-LATCH、AMPLIMITE等）的机械结构与电气性能完全兼容。本产品为我司独立研发、自主量产的通用型兼容配件，非TE原厂产品、非授权代工产品，经多轮工程压接实测，可完全匹配对应TE连接器的标准IDC刺破压接工艺，适配稳定性高。
行业标准说明：1.27mm间距IDC扁平电缆以0.635mm（0.025英寸）单芯间距为行业基准，主流标准体系为UL2678 30AWG规格，我司该系列产品完全遵循此行业标准体系生产，尺寸、材质、工艺均对标通用行业规范。
1. 几何尺寸与适配参数
产品尺寸精度高、公差控制严苛，绝缘硬度、线径尺寸完全匹配1.27mm IDC端子刺破结构，可实现均匀刺破、气密接触，保障大批量压接一致性与良品率。
项目 | 技术要求 | 优尼克产品典型值 / 公差 |
|---|---|---|
线缆间距 | 1.27 mm ±0.05 mm | 1.27 ±0.03 mm |
导体间距 | 对标IDC端子槽位中心距 | 1.27 mm |
导线外径 | 适配IDC刺破端子开口范围（典型 0.8~1.0 mm） | 0.85 mm ±0.05 mm |
绝缘层厚度（单边） | 0.23~0.28 mm | 0.25 mm ±0.02 mm |
绝缘层材料硬度 | 半硬质PVC / SR-PVC / 低烟无卤（可选） | 邵氏硬度 85±5 A |
执行UL标准 | UL 2678 | 认证办理中 |
导体规格 | 30AWG 绞合镀锡铜（符合ASTM B33标准） | 7根/0.08 mm |
标称截面积 | 30AWG | 0.0509 mm² |
导体绞距 | 标准绞合结构 | ≤ 20 mm |
端接适配验证结果：采用1.27mm IDC插座（1658622-1、1658621-1等系列），配合动压接钳或全自动压接机进行标准压接及截面分析，实测效果满足量产要求：
刺破端子穿透绝缘层后，与导体有效接触深度 ≥ 0.12 mm
压接后无绝缘余料嵌入端子缝隙，杜绝虚接与接触不良风险
导体与端子形成至少2处独立有效接触点，实现气密式稳定导通
2. 电气性能参数
下表为线缆裸线标准测试数据，整机系统最终电气性能受配套连接器品质、装配工艺、使用环境等外部条件影响。
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
额定电压 | AC/DC通用 | — | 100 | 150 | V |
额定电流 | 30AWG，环境温度25°C | — | 0.8 | 1.0 | A |
绝缘电阻 | 500 V DC，导体之间测试 | 500 | 1000 | — | MΩ |
耐压强度 | 500 V AC，持续60秒 | 无击穿、无闪络 | — | — | — |
系统接触电阻 | 1mA / 20mV 开尔文四线测试（排线+连接器整套系统） | — | ≤ 25 | 40 | mΩ/触点 |
导体电阻 | 20℃常温，每千米长度 | — | — | 354 | Ω/km |
差分特性阻抗 | 信号上升时间 100 ps | 95 | 105 | 115 | Ω |
信号传播延迟 | 常规工况 | — | 4.8 | — | ns/m |
近端串扰（NEXT） | 1 MHz测试频率 | — | -38 | — | dB |
线对线电容 | 1 kHz测试频率 | 40 | 55 | 70 | pF/m |
线对地电容 | 1 kHz测试频率 | 60 | 80 | 100 | pF/m |
3. 机械与环境可靠性
本产品通过多项国际标准可靠性测试，机械强度优异、耐候性强，可长期适配工业控制、通信设备等复杂应用场景。
测试项目 | 方法标准 | 测试条件 | 合格判据 | 结果 |
|---|---|---|---|---|
压接端子保持力 | EIA-364-29 | 轴向拉力 8 N，拉伸速度 1 mm/min | 无位移、无结构损伤、无松脱 | 通过 |
导体压接截面检测 | TE 114-25008 | 50~200倍显微镜截面观测 | 端子完全刺穿绝缘，导体无断裂、无挤压损伤 | 通过 |
振动测试 | MIL-STD-202, Method 204 | 10~500 Hz，2 mm振幅，每轴2小时 | 接触电阻变化 ＜ 5 mΩ，无瞬时断路 | 通过 |
机械冲击测试 | MIL-STD-202, Method 213 | 50 G，6 ms半正弦波冲击 | 无大于1 μs的信号瞬断 | 通过 |
温度循环测试 | IEC 60068-2-14 | -40℃ ~ +105℃，25次循环 | 无外观裂纹、变形，电阻变化 ＜ 10% | 通过 |
稳态湿热测试 | IEC 60068-2-78 | 40℃ / 93% RH，持续96小时 | 绝缘电阻 ≥ 100 MΩ | 通过 |
弯曲寿命测试 | EIA-364-41 | 弯曲半径为10倍线缆厚度，循环弯曲1000次 | 导体无断裂，全程无信号中断 | 通过 |
盐雾测试 | ASTM B117 | 5% NaCl盐雾环境，持续48小时 | 金属基体无红锈（触点镀层区域除外） | 通过 |
工作温度范围：产品常规工作温区为 -40℃ ~ +105℃，可完全匹配连接器 -55℃ ~ +105℃ 的宽温工作标准，适配高低温严苛工况。
4. 材料与合规性
组件 | 材料规格 | 阻燃等级 | 合规标准 |
|---|---|---|---|
绝缘层 | UL2678标准PVC / 辐照交联PE / 低烟无卤LSZH（可选） | UL 94 V-0、VW-1垂直燃烧等级 | RoHS 2.0、REACH SVHC合规 |
导体 | 30AWG镀锡铜，锡纯度99.9%，镀层厚度1~3 μm，7/0.08mm绞合结构 | — | RoHS合规 |
可选补强板 | PET聚酯薄膜 / 聚酰亚胺 | UL 94 VTM-0 | — |
导体结构说明：30AWG导体采用7根0.08mm单丝精密绞合成型，兼顾优异的柔韧性与抗拉性能，可耐受反复弯折。表层均匀镀锡工艺有效提升导体可焊性与抗氧化能力，保障产品长期连接稳定、不易失效。
环保声明：本系列产品不含邻苯二甲酸盐、PFOS、PFOA等受限有害物质，全系环保合规。可根据客户项目需求提供第三方检测报告及UL认证证书。
5. 定制化技术选项
优尼克科技支持全维度非标定制服务，所有定制版本均严格保障与1.27mm IDC连接器的适配精度与端接可靠性。
定制选项 | 规格范围 | 备注说明 |
|---|---|---|
芯数定制 | 6P ~ 64P（偶数芯为主，支持奇数芯非标定制） | 全程保持1.27mm标准间距 |
长度公差定制 | 常规：L≤500 mm ±2.0 mm；L＞500 mm ±0.5%+2 mm精密定制：全域±0.5 mm高精度公差 | 满足精密设备装配需求 |
接线模式定制 | 1:1直通、红边反向换向、交叉跨接 | 可按客户图纸定义引脚逻辑 |
极性标记定制 | 红色条纹边、油墨点位、烫印箭头 | 适配自动化AOI光学检测生产 |
外皮材质定制 | UL2678标准PVC、半硬质PVC、105℃耐高温PVC、低烟无卤LSZH | 符合UL2678 105℃额定温度标准 |
后端加工定制 | 两端剥皮镀锡、局部浸锡、加装补强板、单端裁切 | 适配手工焊接、插件装配、非IDC端接场景 |
导体结构定制 | 标准7/0.08mm结构、柔软型11/0.05mm结构 | 可根据弯折使用场景选择软硬规格 |
6. 质量保证与测试规范
我司已通过ISO 9001:2015质量管理体系认证，建立标准化批次管控与出厂检测体系，严控每批次产品品质一致性与长期可靠性。出厂测试规范如下：
导体连续性测试：100%全检通断性能，自动筛选开路、短路、错位不良品
绝缘耐压测试：500 V AC / 60 s，漏电流阈值0.5 mA，无击穿、无异常漏电
绝缘电阻测试：500 V DC测试条件，导体间、导体与屏蔽间绝缘电阻≥500 MΩ
外观尺寸抽检：依据MIL-STD-105E标准，执行AQL 1.0抽检水准
周期性破坏性验证：每生产批次抽样≥5pcs，开展压接截面显微检测与端子拉拔力测试，锁定制程稳定性
针对工业控制、通信设备等高可靠应用场景，我司可按需提供首件检验报告（FAIR）及PPAP Level 3全套性能认证文件。
7. 知识产权与兼容性声明
本产品为我司独立设计、开模、生产的通用型IDC扁平排线组件，严格依据UL2678标准、采用30AWG镀锡铜绞合导体工艺制造，可适配1.27mm系列IDC连接器配套使用。产品完全符合公开行业尺寸与电气规范，终端客户需结合自身产品工况，在批量投产前完成适配验证与可靠性确认。
深圳市优尼克科技有限公司独立持有本产品图纸、结构设计、工艺参数及本规格书的全部知识产权，受法律保护。
