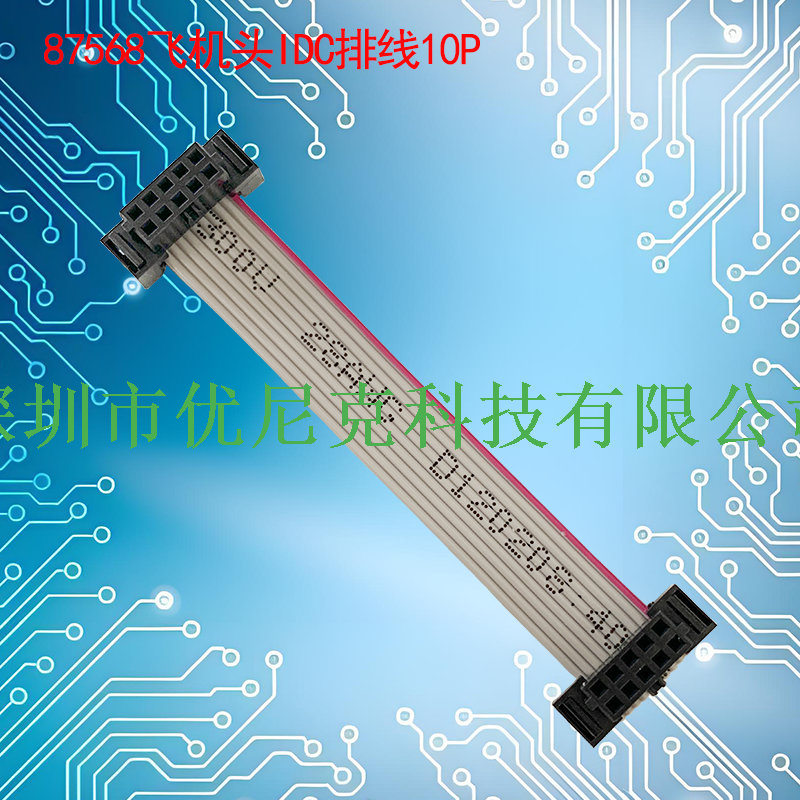

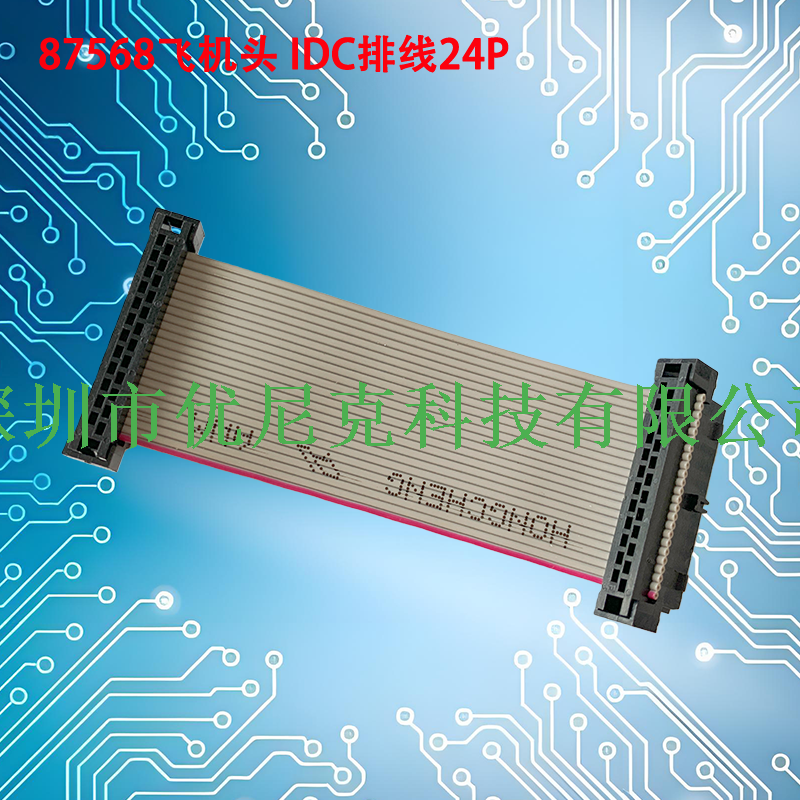

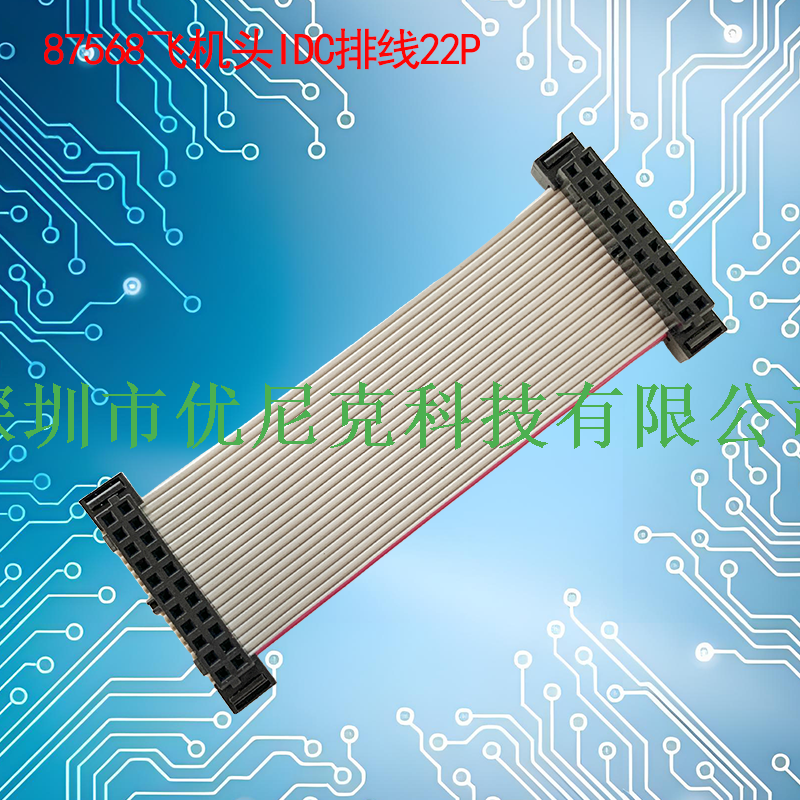

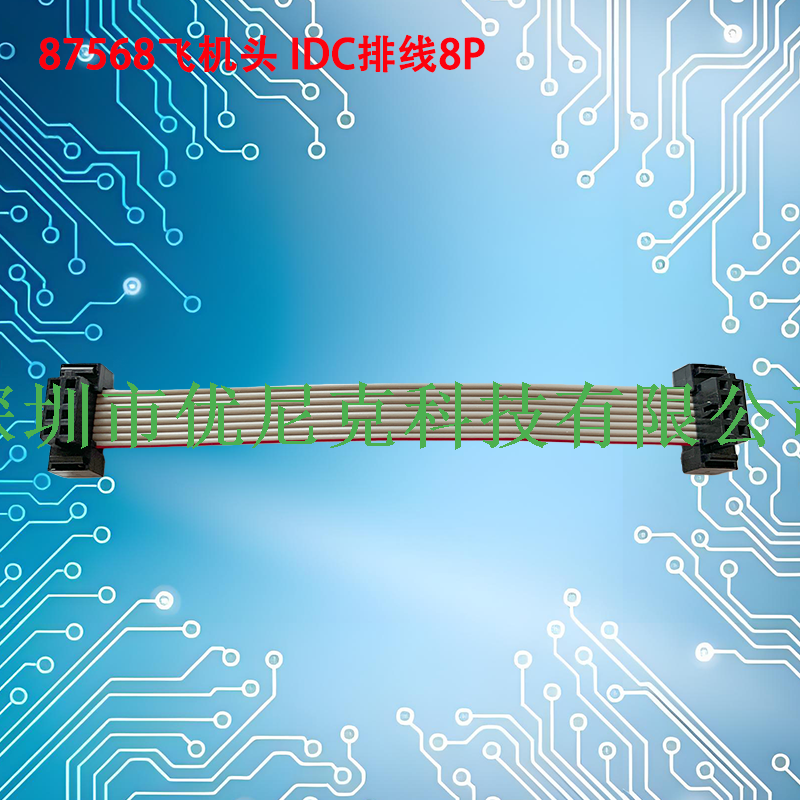

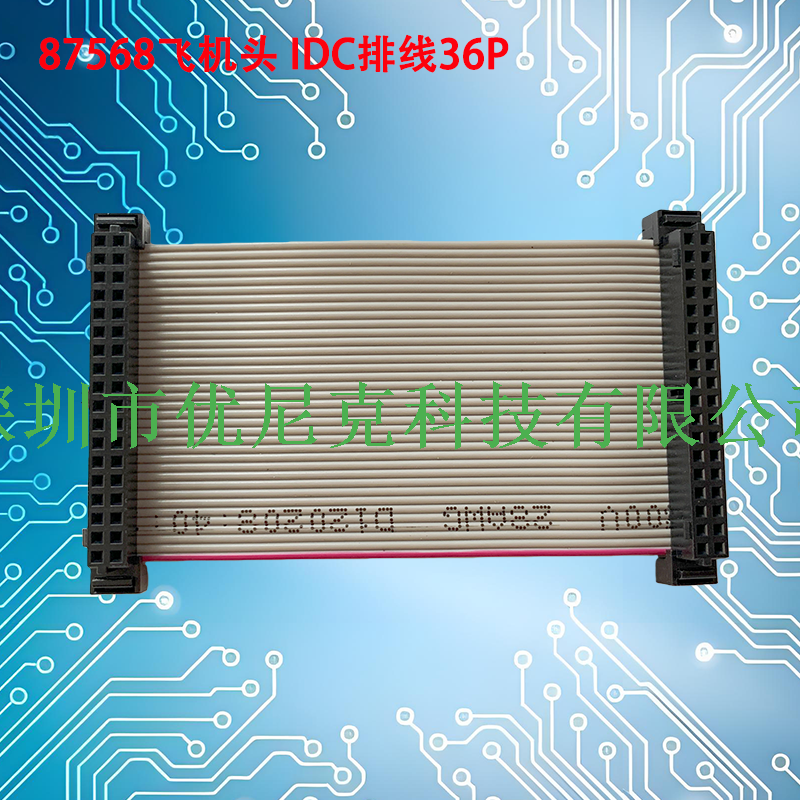

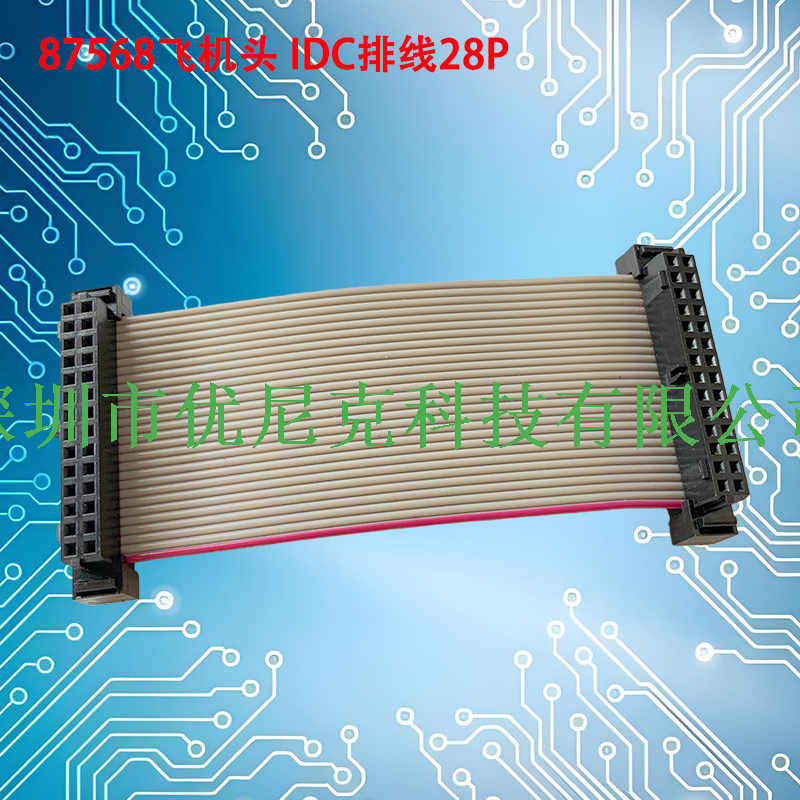

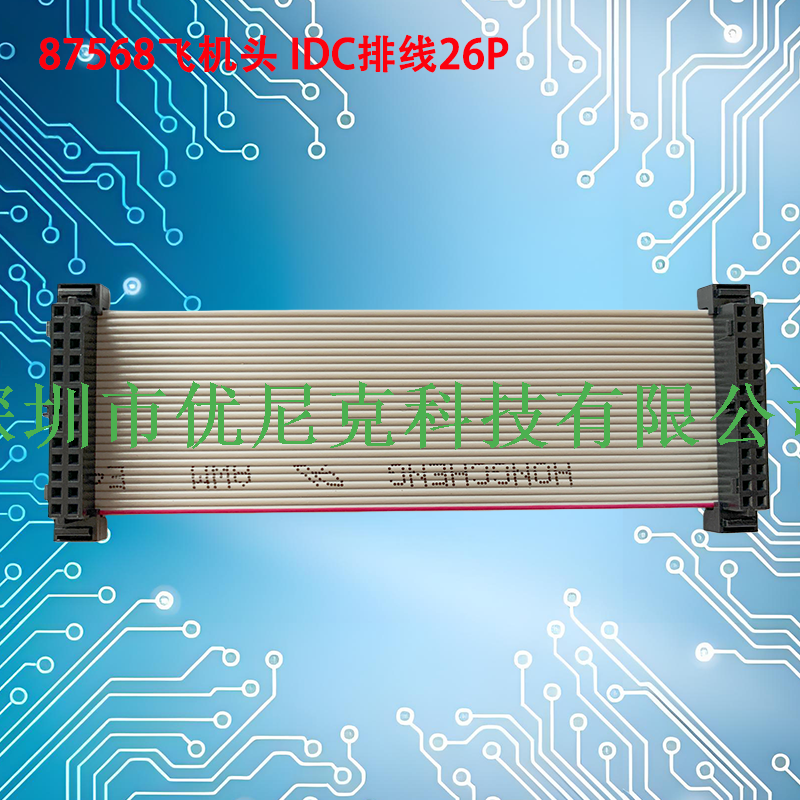

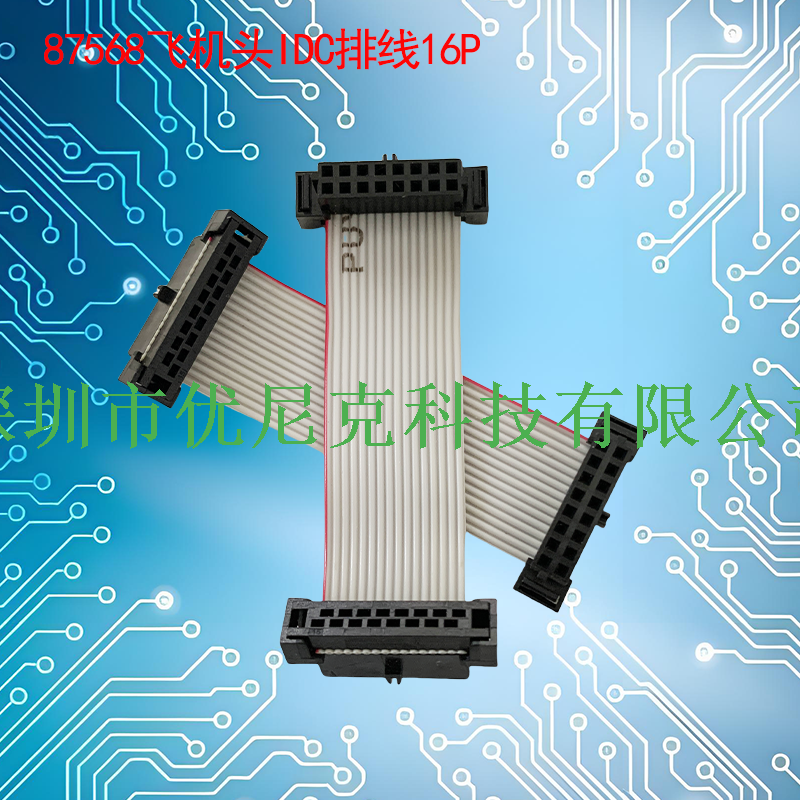

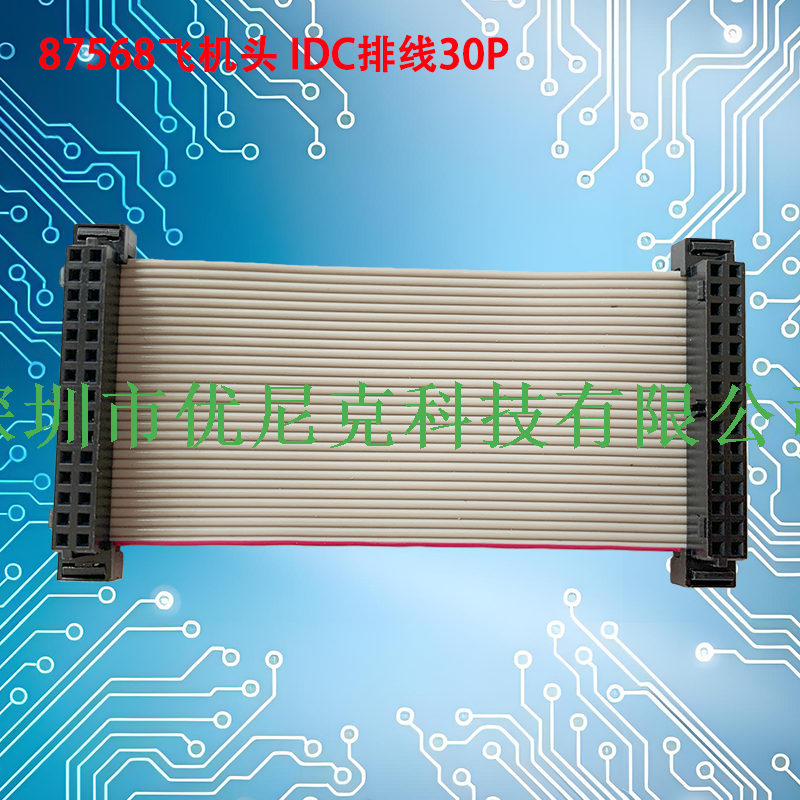

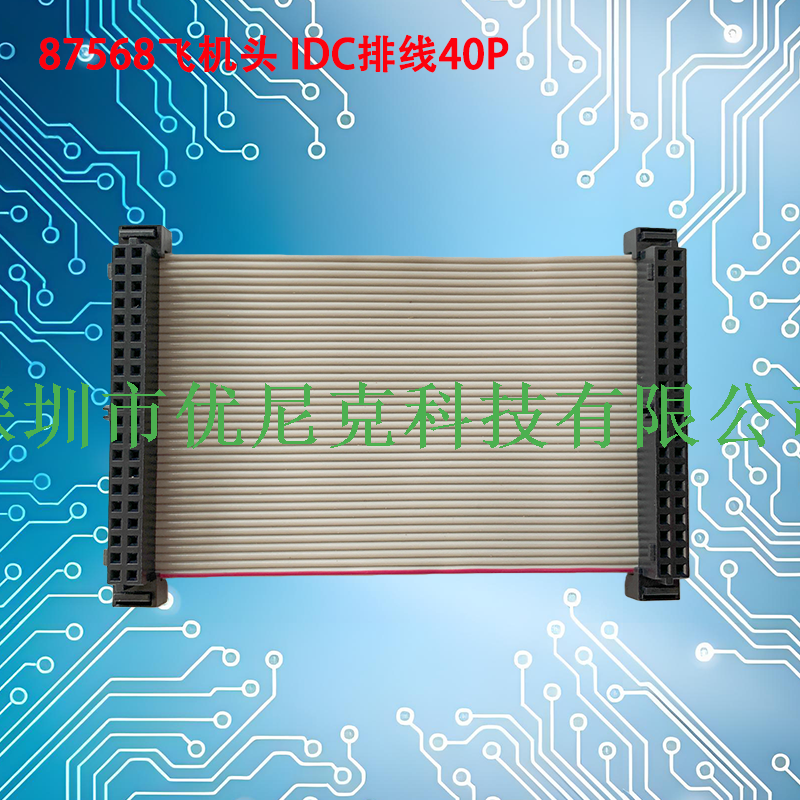

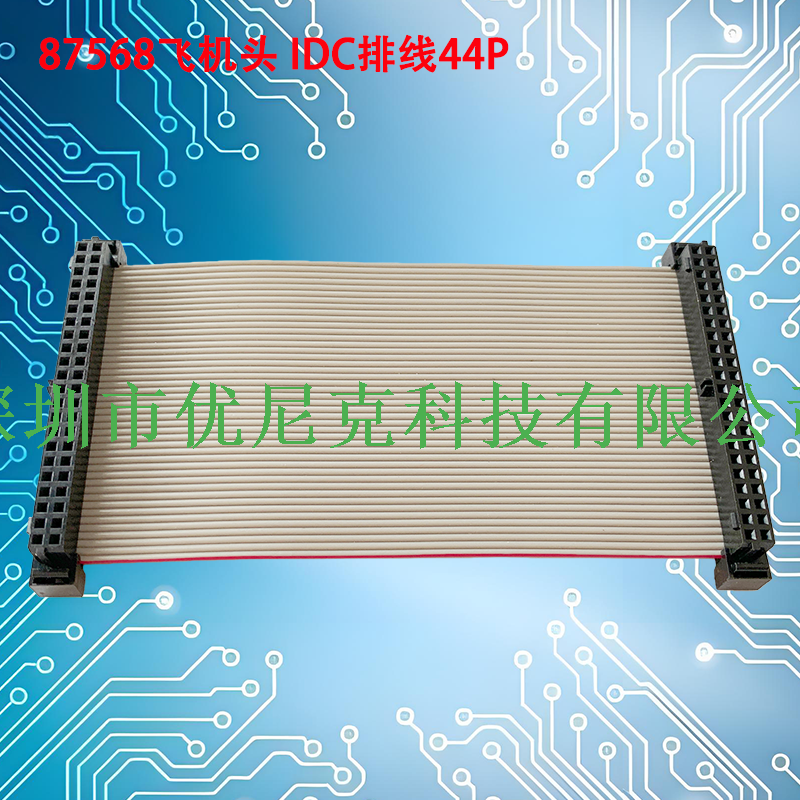

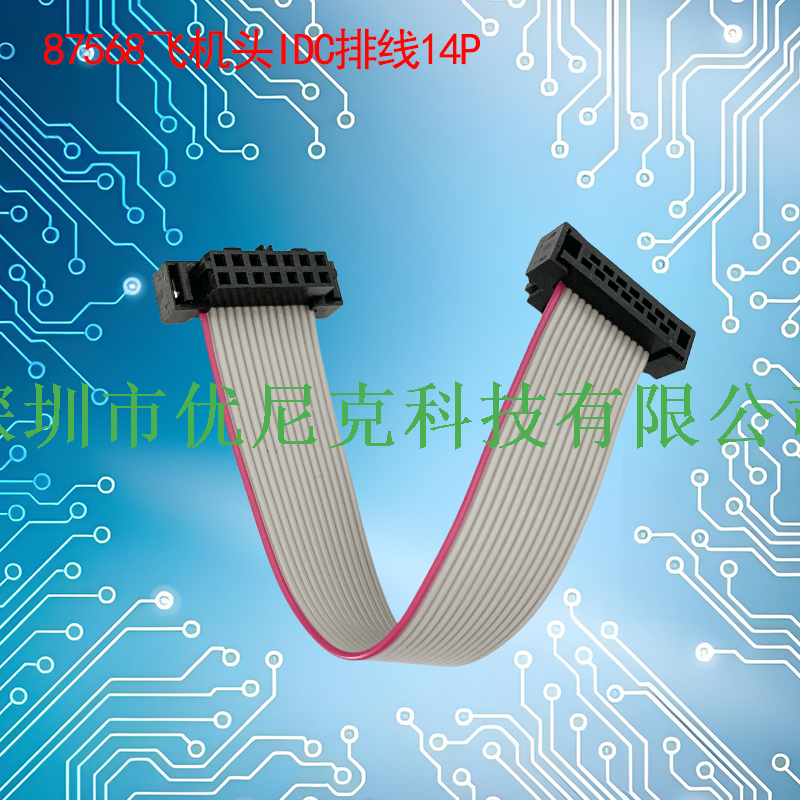

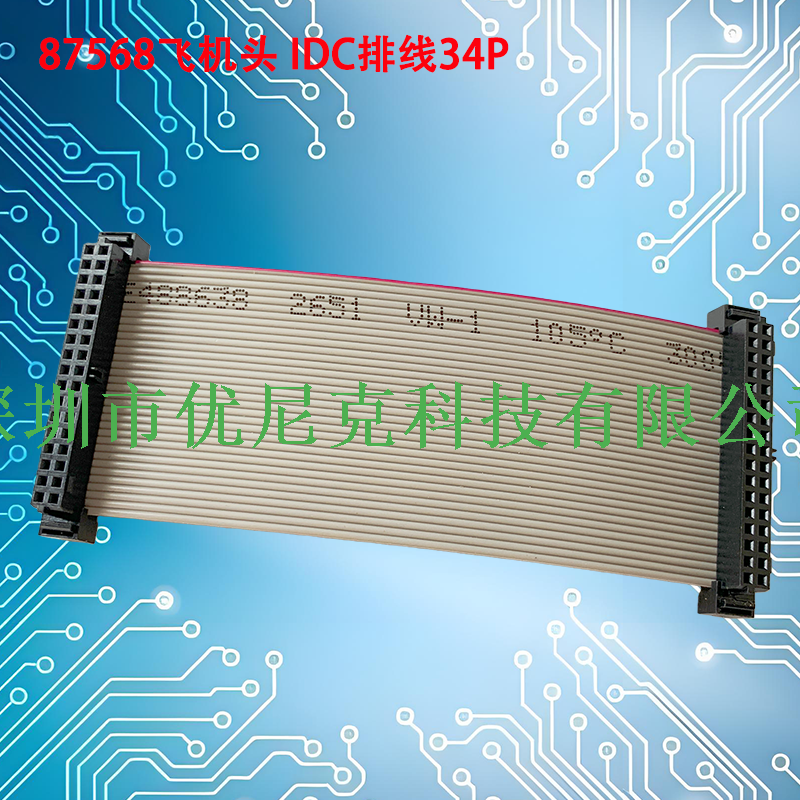

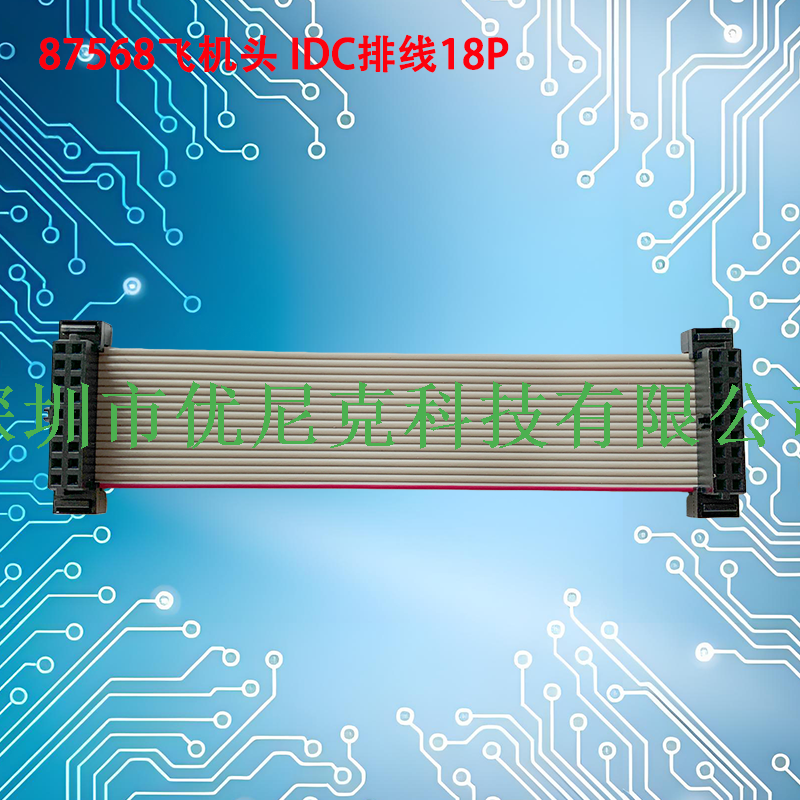

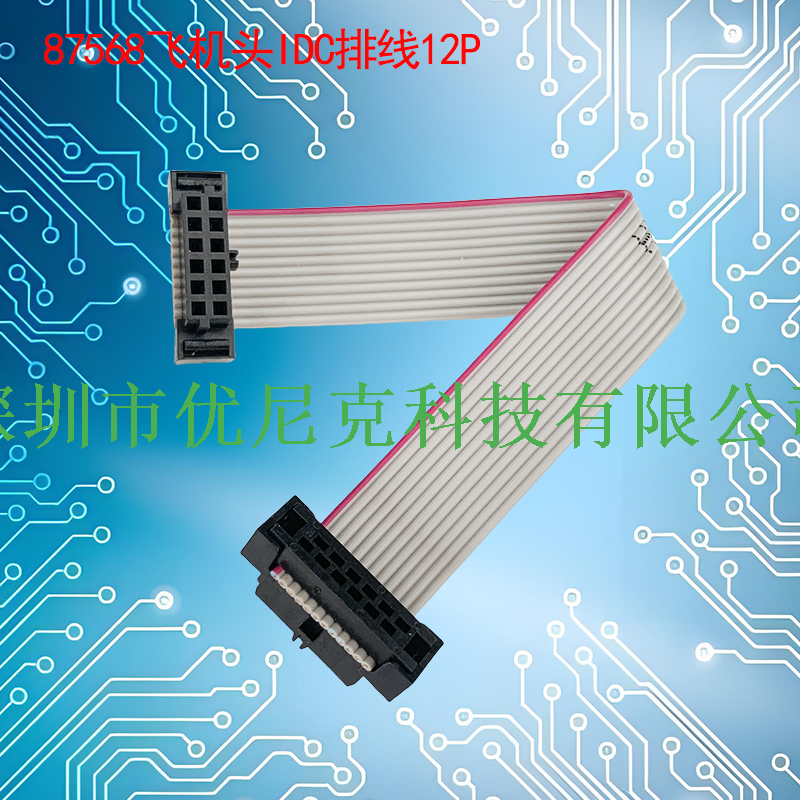

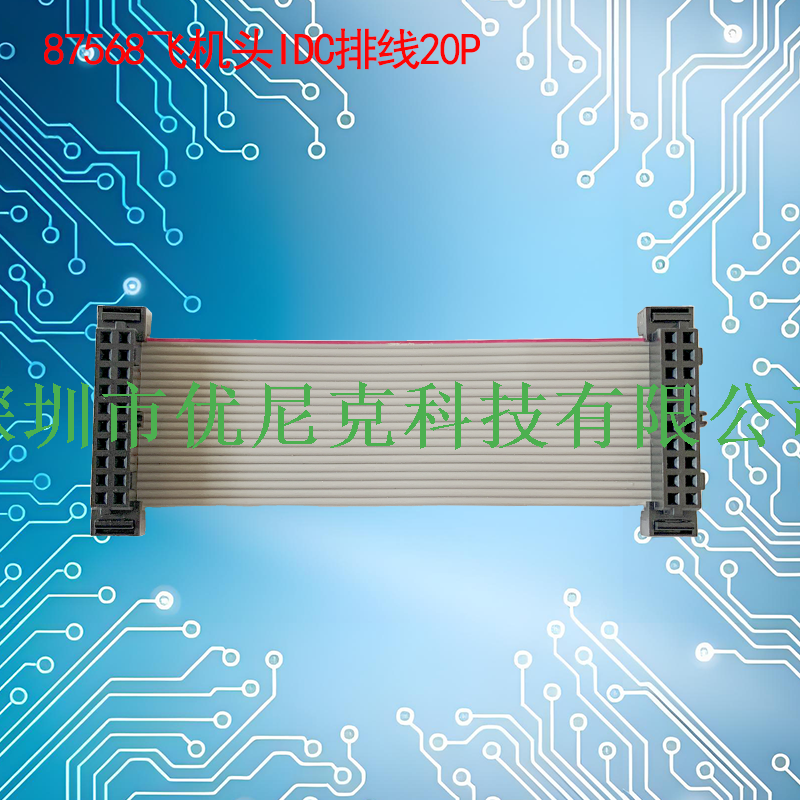

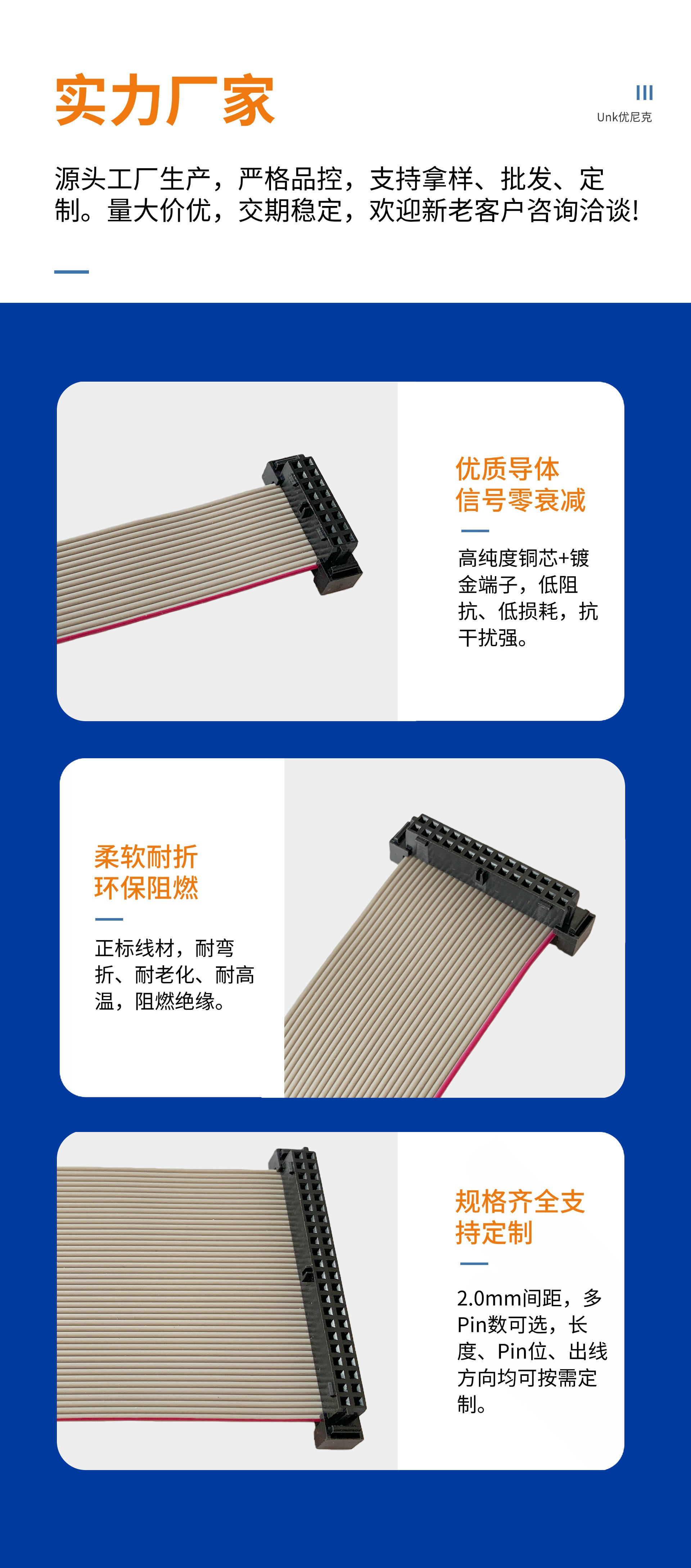

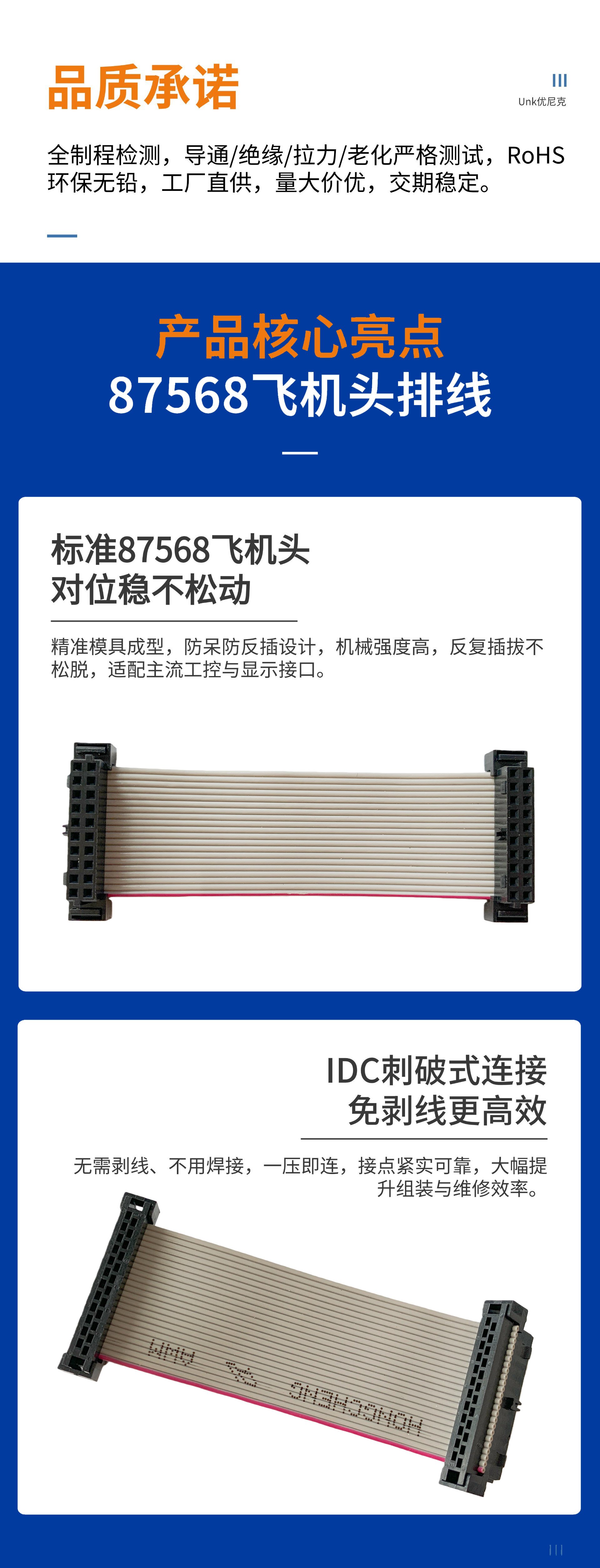

UNK-2.0-87568飞机头灰排线6P-60P二件式
本产品为深圳市优尼克科技有限公司自主研发生产的高密度线对板 IDC 刺破式连接器（俗称“飞机头”），设计上完全兼容 87568 系列连接器接口标准，适用于 28AWG 扁平排线的批量端接作业。产品以 IDC技术为核心，通过精密冲压端子刺破排线绝缘层、直接咬合导体，实现无剥线、无焊接的一次性压接连接。
1. 精密接触系统
端子结构：采用双梁弹性悬臂触点设计，配接时提供稳定的正向力（≥0.5N/路），并具备自清洁擦拭效应，有效穿透焊锡氧化膜或表面污染物，确保低电阻接触。
接触件材质：选用 CuSn6（锡磷青铜） 或 CuZn30（黄铜） 冲制，并依客户需求提供不同镀层方案：
标准镀层：全镀金 0.38µm（15µin） 镍底镀金，兼顾导电性与耐磨性
经济型：选择性镀金，接触区镀金，焊尾镀锡，降低材料成本
额定电流：每触点 1.0A（温升≤30°C）
接触电阻：初始 ≤ 20mΩ，经环境测试后 ≤ 30mΩ（依据 EIA-364-23 测试）
2. IDC 端接工艺参数
适用线规：28 AWG 扁平带状排线（间距 1.27mm 或 2.0mm，可定制）
端接压力：推荐压接工具压力设定 80~120 kgf，确保刺破深度恰在导体直径的 50%~70% 之间，既保证气密性接触，又避免损伤导体。
压接高度控制：成品压接高度 1.30 ± 0.10 mm，保证端子刺破脚完全穿透绝缘层并可靠压紧导体。
拉拔力：单根导线保持力 ≥ 10N（依据 EIA-364-98），确保长期振动环境下的连接可靠性。
3. 绝缘体与机械结构
壳体材料：PBT（聚对苯二甲酸丁二醇酯），阻燃等级 UL94 V-0，热变形温度 ≥ 130°C，具低吸湿性（≤0.2%），适用于回流焊工艺（峰值温度 260°C，持续 10s）。
间距排布：双排，排距 2.00 mm，位间距 2.00 mm，整体外形高度 约 8.5 mm，适于紧凑型板端布局。
防错结构：内置 中心极化键（定位柱），确保配接方向唯一性，防止误插损伤端子；可选 侧面锁定卡扣，提供 ≥5N 的锁紧力，并可产生清晰的锁止触感反馈。
插拔寿命：≥100 次（配接循环）后，接触电阻仍维持在 ≤30mΩ，且无机械损伤。
一、产品定位
二、核心技术特征
2.1 精密弹性接触系统，稳定低阻导通
标准镀金方案：镍底镀金0.38μm（15μin），兼顾优异导电性、耐磨抗老化性能，适配长期连续工作场景；
经济型选方案：分区选择性镀金，接触区镀金保障导通可靠性，焊接区镀锡优化可焊性，有效控制量产成本。
2.2 标准化IDC端接工艺，气密连接可靠
推荐压接压力：配套专用压接工具，标准压力设定80~120kgf，精准控制端子刺破深度为导体直径的50%~70%，既形成气密式稳定接触，又避免导体切断、损伤断线；
压接高度精度：成品压接高度严格管控为1.30±0.10mm，确保端子刺破脚完全穿透绝缘层、紧密压紧导体；
端接保持力：单根导线轴向拉拔保持力≥10N（依据EIA-364-98标准），可有效抵御设备振动、轻微拉扯工况，保障长期连接不松脱。
2.3 高强度绝缘壳体与防呆机械结构
内置中心极化定位柱，唯一配接方向，彻底杜绝反插、错插，避免端子弯折损伤；
可选配侧边一体化锁扣结构，锁紧保持力≥5N，配接到位后有清晰卡扣触感，人工装配可快速判断锁紧状态；
机械插拔寿命：≥100次完整配接循环，测试后无机械变形、无结构损伤，接触电阻仍稳定≤30mΩ。
2.4 电气与环境可靠性性能
性能参数 | 技术指标 | 测试依据标准 |
|---|---|---|
额定电压 | 125V AC/DC | UL 1059 |
绝缘电阻 | ≥1000MΩ（500V DC测试） | EIA-364-21 |
耐电压性能 | 500V AC、1分钟持续测试，漏电流≤1mA，无击穿、无飞弧 | EIA-364-20 |
工作温度范围 | -40℃~+105℃（整机全性能稳定工作温度保障至+85℃） | EIA-364-17 |
湿热循环测试 | 40℃、95%RH、持续96h，接触电阻变化率≤10% | EIA-364-31 |
盐雾腐蚀测试 | 5%NaCl、35℃、48h连续测试，触点无锈蚀、无基材腐蚀 | EIA-364-26 |
机械振动测试 | 10~500Hz、振幅1.5mm、三轴各2h，无≥1μs瞬时断电 | EIA-364-28 |
机械冲击测试 | 100g半正弦波、6ms脉冲，多方向冲击，无瞬时断电异常 | EIA-364-27 |
三、定制化规格能力
PIN位规格：双排偶数位设计，支持10P~50P全区间定制；
线束适配：排线长度可按需精准裁切，适配设备内部不同走线距离；

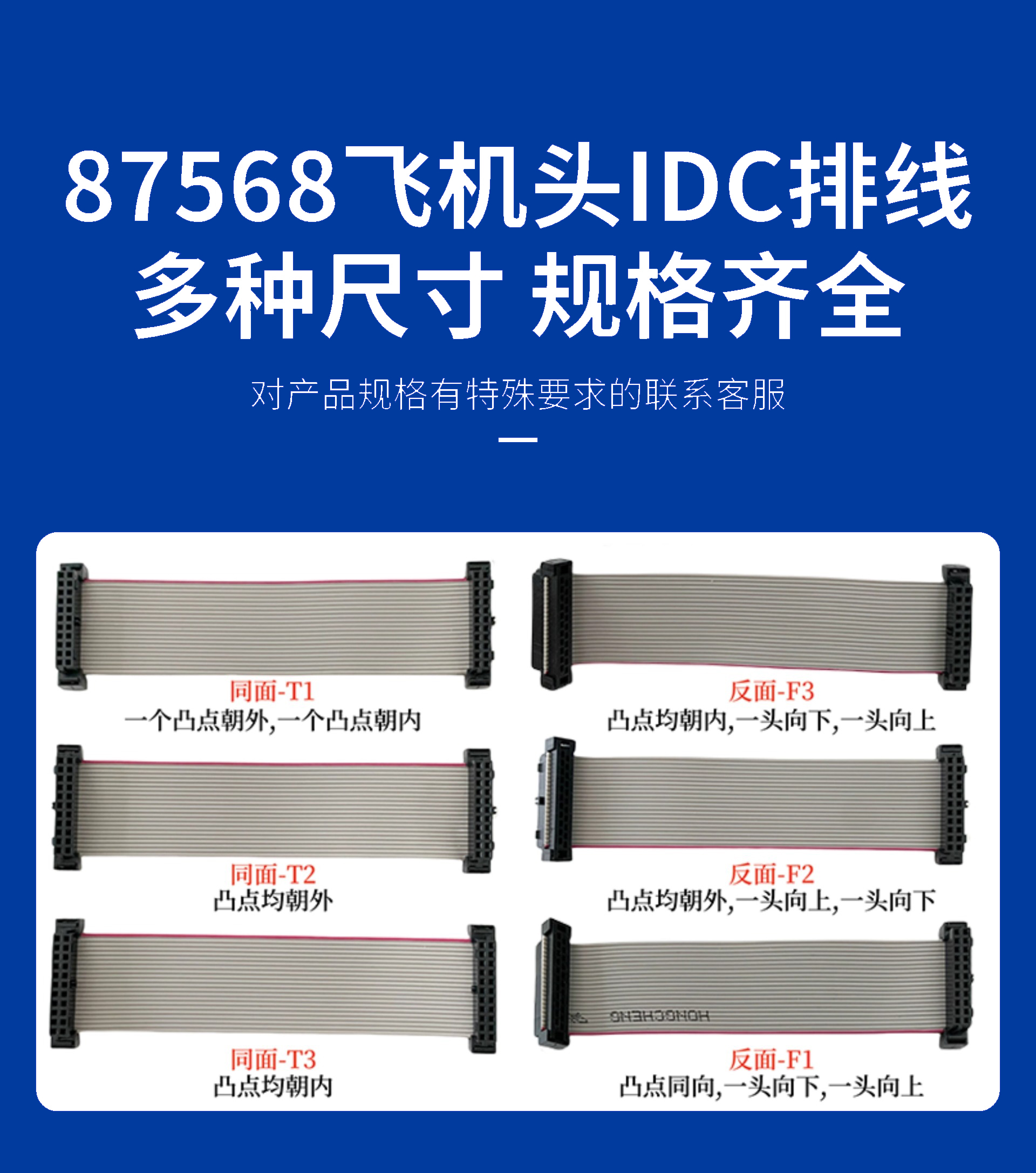

出线方向：支持两端同向直出、反向折返等多种出线结构，兼容各类板端对接布局。
四、制造工艺与质量管控
精密模具与冲压：自主研发高精度级进模具，端子冲压尺寸公差严格控制在±0.02mm，端子结构统一、刺破精度一致；
高精度注塑工艺：全自动注塑成型，壳体整体翘曲度≤0.05mm，壳体尺寸规整，配接顺畅无卡顿；
全维度出厂检测：全自动组装生产，每批次随机开展压接剖面金相分析，严格验证导体切入深度、气密接触区宽度（≥0.1mm）；成品100%全检导通性能与耐压性能，杜绝不良品流出；
环保合规：全系原材料符合RoHS 2.0、REACH环保法规，可提供第三方权威检测报告，满足国内外出货标准。
五、核心应用场景
LVDS高速差分信号传输场景，可匹配100Ω阻抗排线，保障高速信号完整性；
多路电源与信号混合传输设备，单路1A稳定载流，多路并联可满足大电流传输需求；
车载仪表盘、中控显示屏等车载影音系统，可耐受-40℃低温启动工况，适配车载严苛环境；
工业控制、通信设备、智能家电等需要长期稳定工作的精密信号连接场景。
六、品质保障承诺
