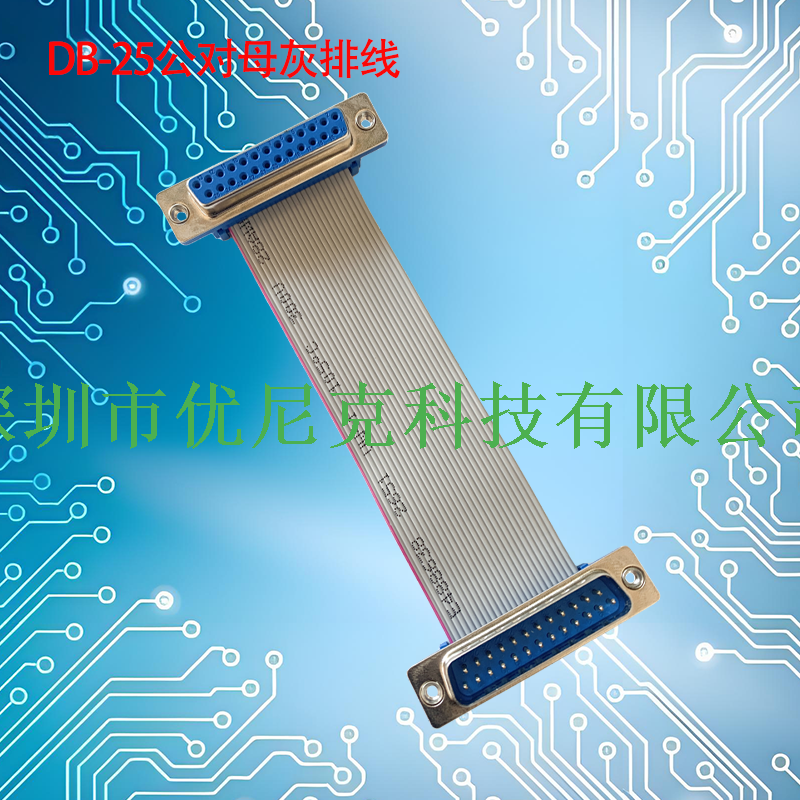

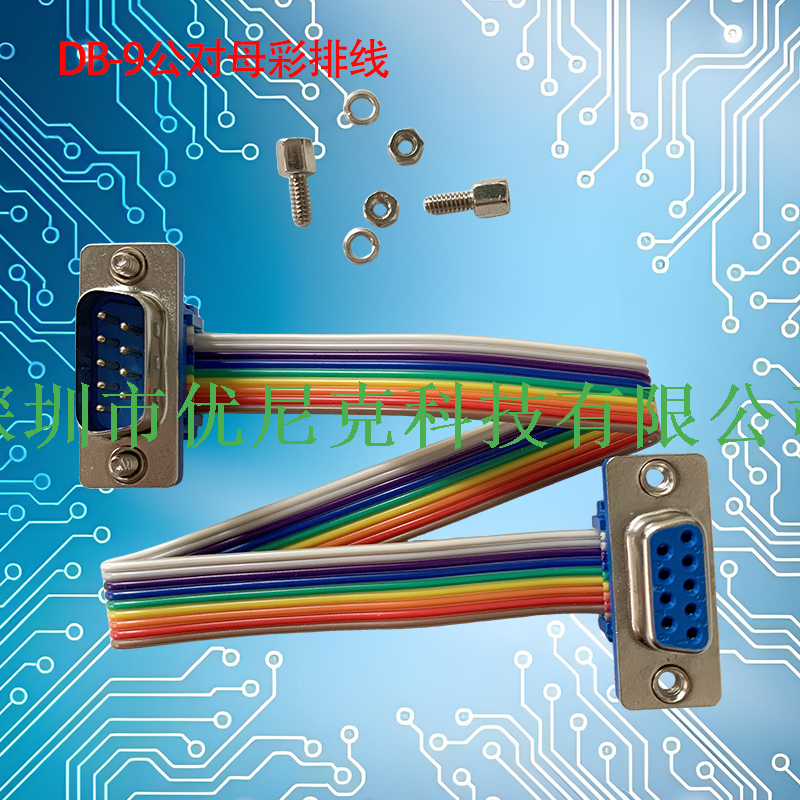

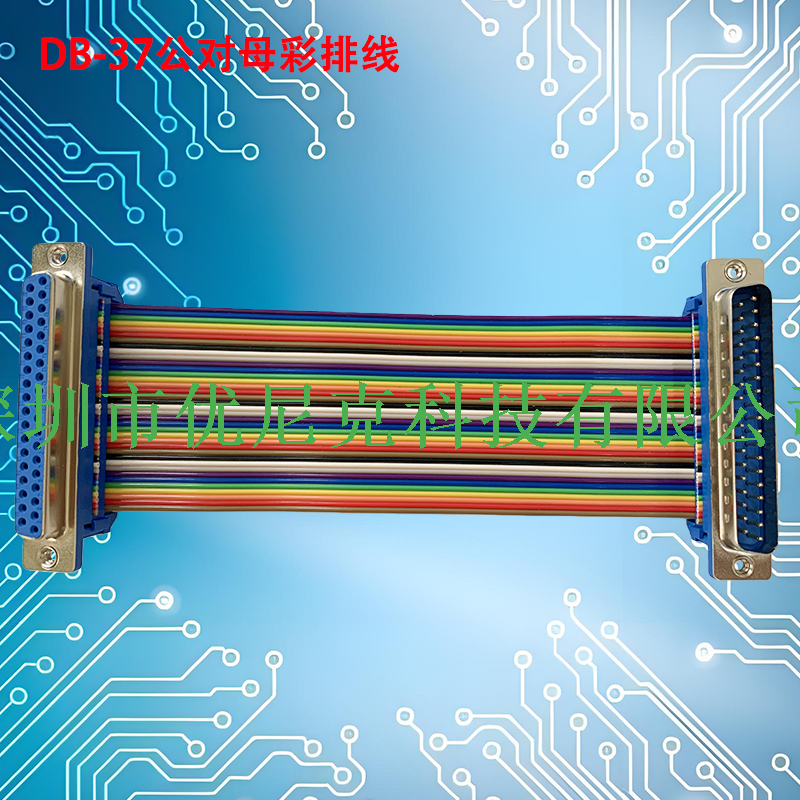

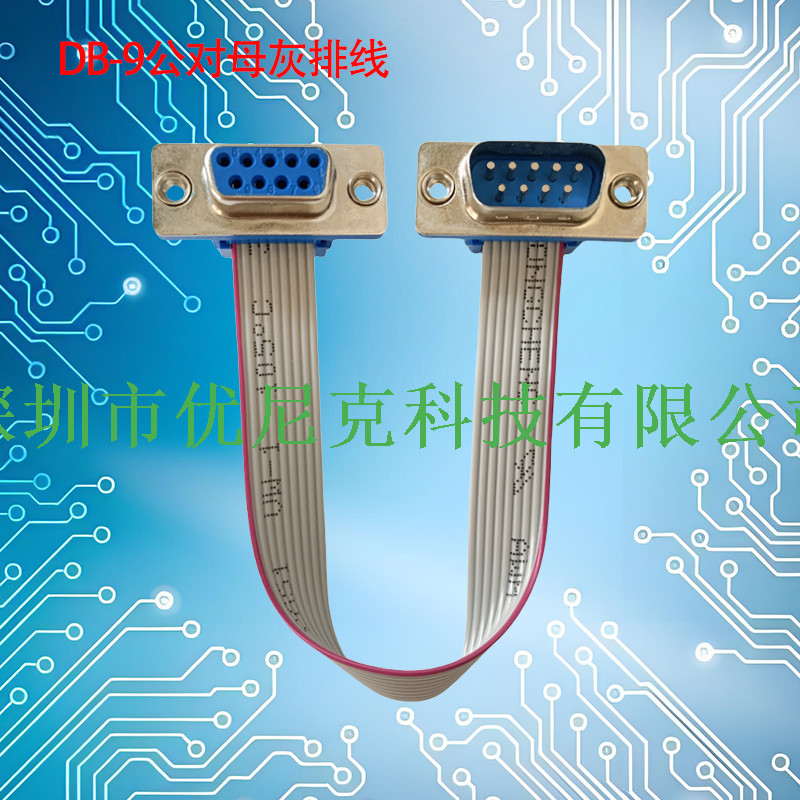

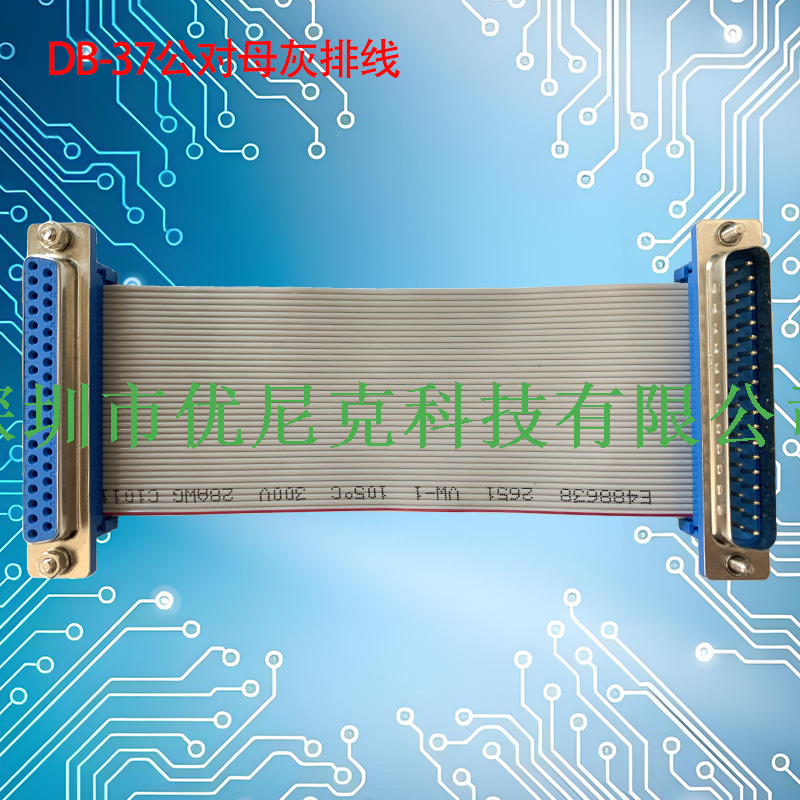

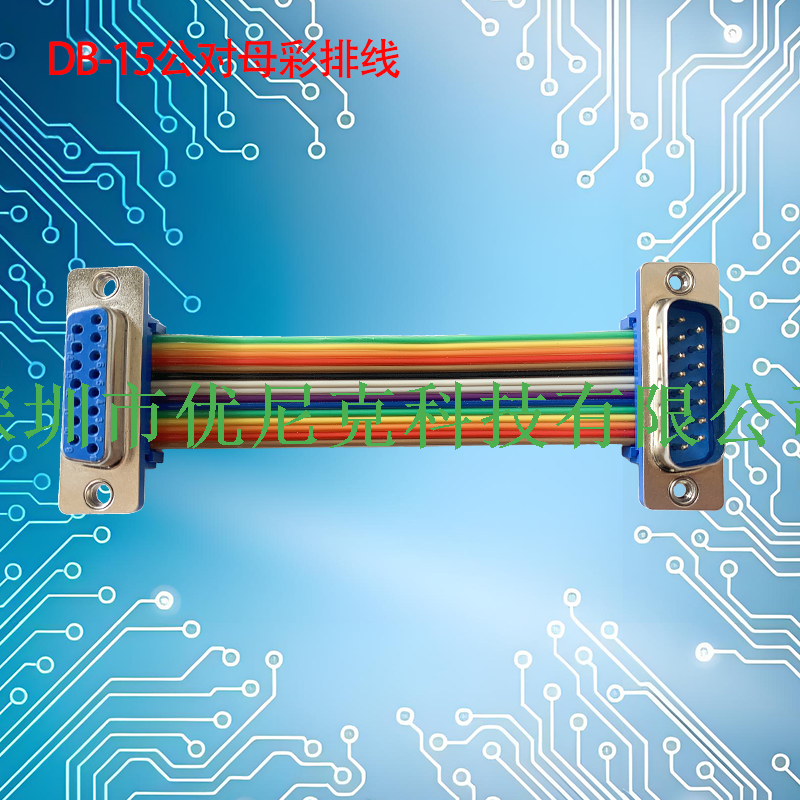

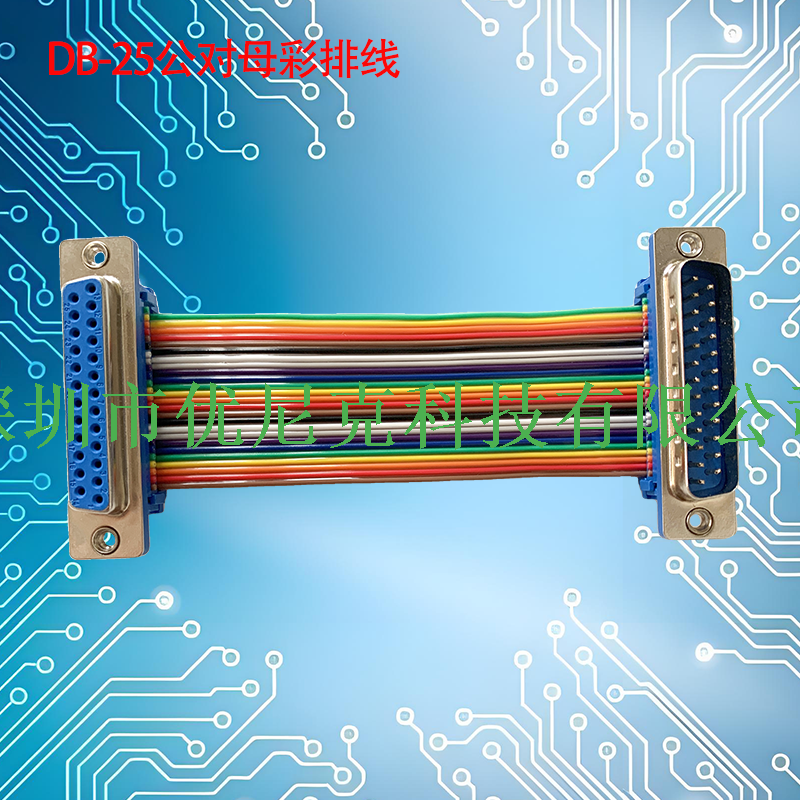

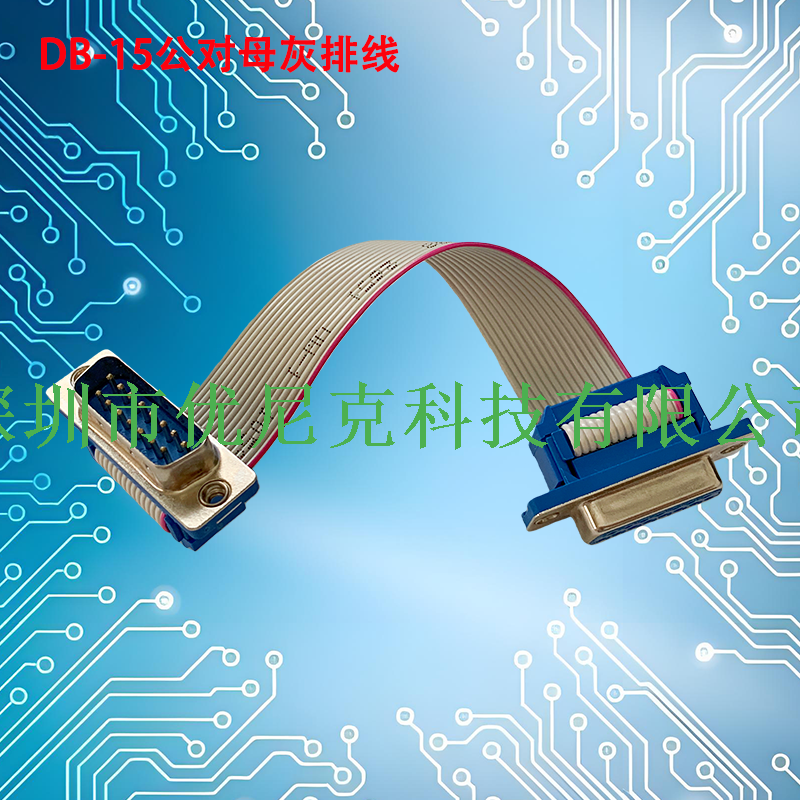

UNK-刺破式-DB-公母9P/15P/25P/37P排线
刺破式DB连接器排线（又称D-SUB压排式连接器、IDC刺破式DB连接器）是一种采用绝缘刺破连接技术（IDC，Insulation Displacement Connection）的D型排线连接解决方案。产品将DB连接器与扁平排线通过刺破压接方式一体化成型，无需剥线或焊接即可实现可靠电气连接，广泛应用于计算机、仪器仪表、工业设备、LED显示、汽车电子、家用电器及通信设备等领域。
核心特点
高效安装，无需剥线

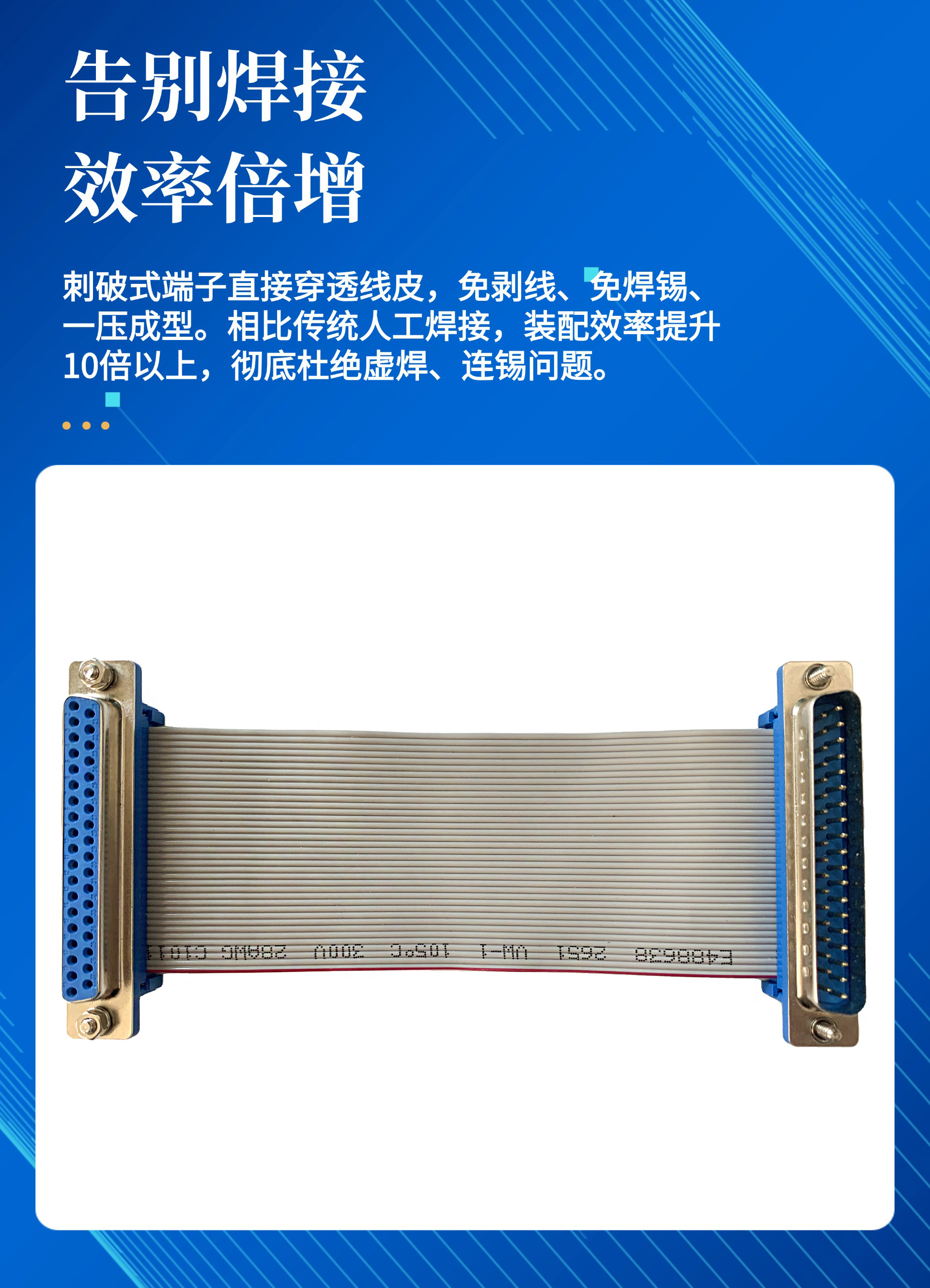

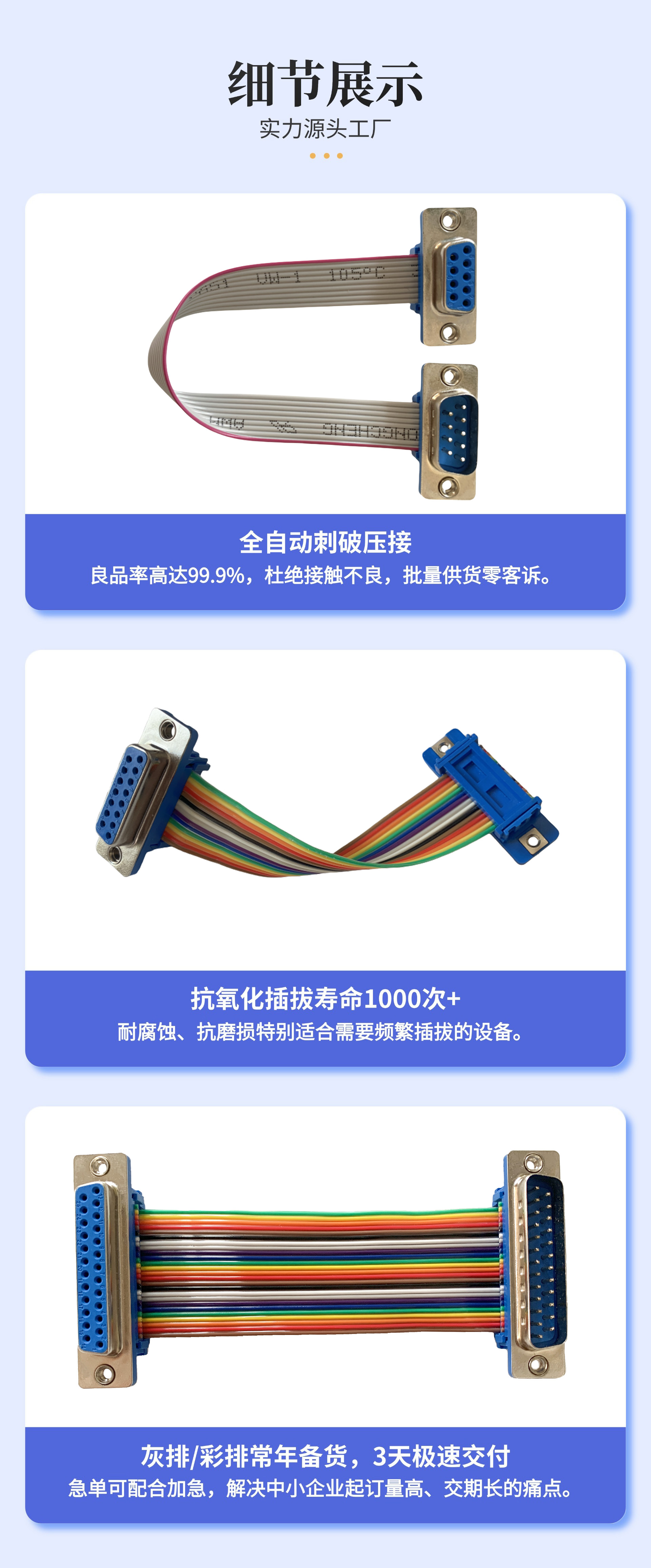

采用IDC刺破式连接技术，排线直接压入连接器端子，端子刺破线缆绝缘层并与导体接触导通，无需预先剥线或焊接。配合专用压接工具即可快速完成组装，大幅提升生产效率。
稳固可靠的电气连接
刺破式端子设计确保每个触点与线芯紧密咬合，接触电阻低至20mΩ Max，电气连接稳定可靠，抗振抗冲击性能优异。
标准化间距，兼容性强

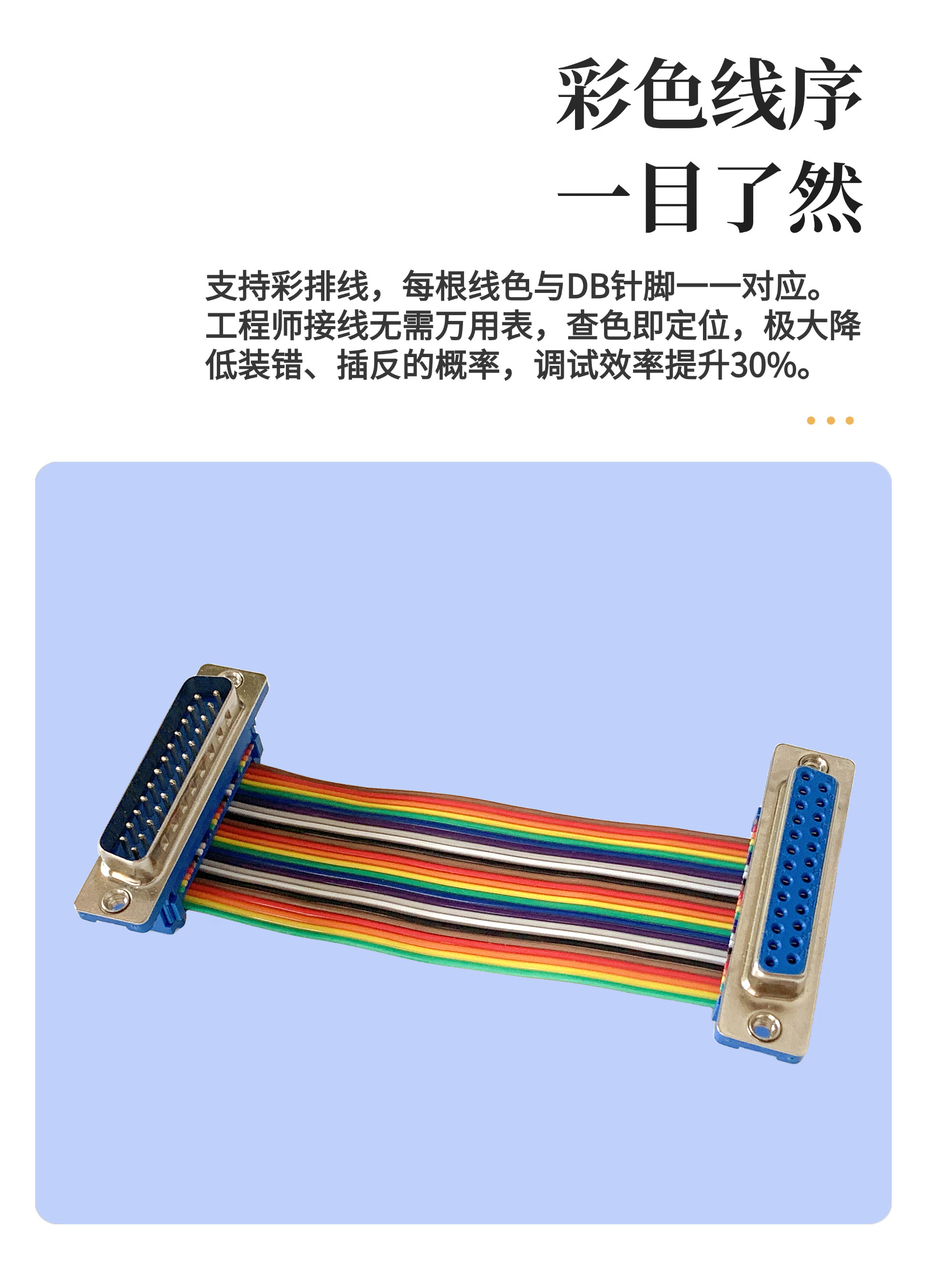

压线间距为1.27mm，适配2651系列26AWG、28AWG规格的灰排线及彩虹色扁平线。提供9P、15P、25P、37P等多种PIN位规格，满足不同通道数量需求。
多样化结构设计
产品有二件套和三件套结构可选（主体、中盖、反折盖），以及公座/母座、内扣式/外扣式等多种款式。外扣式为当前主流款式，安装便捷、扣合牢固。
优质材料，环保耐用
塑胶主体采用PBT加纤30%环保材料（UL94V-0阻燃等级），端子选用青铜或磷青铜材质，镀层可选镀半金镍、镀全金或镀镍，耐腐蚀、抗氧化。产品符合RoHS、REACH等环保认证要求。
技术规格
项目 参数
压线间距 1.27mm

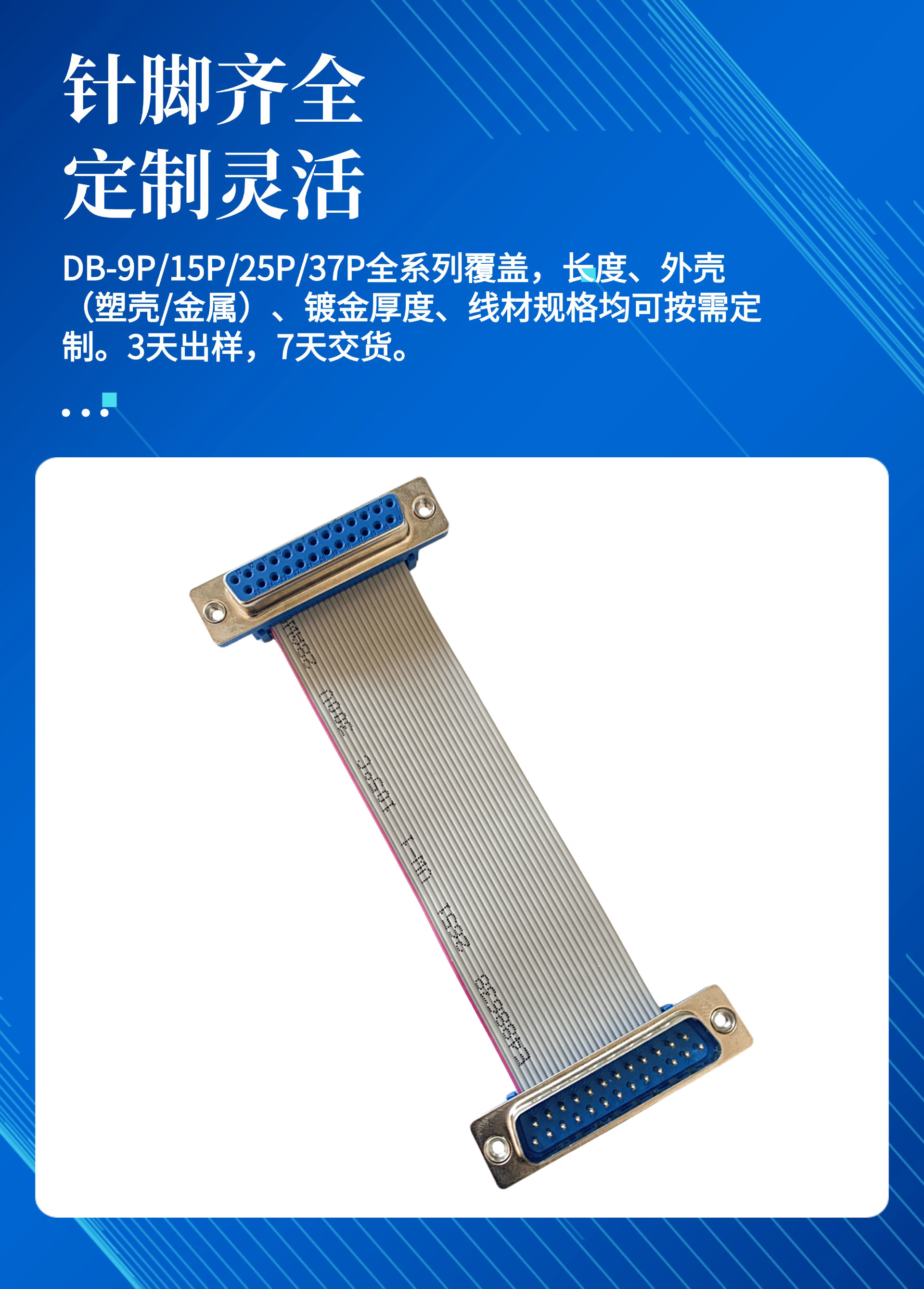

PIN位规格 9P / 15P / 25P / 37P
适用线缆 UL2651 26AWG / 28AWG 灰排线、彩虹色扁平线
额定电流 3.0Amp
最大耐受电压 AC 500V / 1Minute
绝缘电阻 1000MΩ Min（DC 500V）
接触电阻 20mΩ Max
工作温度 -40°C ~ +105°C
主体材质 PBT加纤30%（UL94V-0）
端子材质 青铜 / 磷青铜
镀层工艺 镀半金镍 / 镀全金 / 镀镍
产品概述
1. 尺寸与机械兼容性
参数项目 | 优尼克产品规格 | 适配说明 |
|---|---|---|
排线中心距（Pitch） | 1.27mm（0.050英寸）/ 2.54mm（0.100英寸）双规格可选 | 完全匹配3M™刺破式D-Sub连接器刀片标准排布中心距 |
中心距累积误差 | 全长300mm范围内 ≤ ±0.05mm | 有效规避多芯（最高37芯）排布偏移问题，确保每根导体精准对准刀片中心 |
导体规格（AWG） | 28AWG（7/0.12mm绞合）、26AWG（7/0.16mm绞合） | 绞合外径等效实心导体尺寸，保障刺破后导体充分填充刀片凹槽，接触饱满 |
绝缘层厚度 | 0.25mm ±0.03mm（PVC/半硬质SR-PVC） | 精准厚度区间，杜绝绝缘层过厚刺破不充分、过薄切割损伤导体的问题 |
绝缘层硬度 | 肖氏A 85~95A（半硬质PVC） | 经多轮3M™连接器压接实测，该硬度区间刺破力稳定、绝缘回弹适中，气密效果优异 |
2. 导体材料与结构性能
导体材质：镀锡铜材质，锡层镀层工艺符合ASTM B33国际标准，导电性优异、抗氧化性强
绞合结构：采用7股细绞线结构（7/0.12mm、7/0.16mm），相较于实心导体，抗弯折性能大幅提升，可有效避免IDC刺破后端根部断裂、微裂纹隐患
导体电阻：28AWG规格 ≤ 237Ω/km；26AWG规格 ≤ 140Ω/km，电阻稳定性高，信号传输损耗低
镀锡层厚度：镀层厚度 ≥ 1.5μm，确保刺破后裸露导体长期抗氧化、耐腐蚀，保障连接可靠性
3. 绝缘材料与电气性能
性能特性 | 典型值/等级 | 测试标准/测试条件 |
|---|---|---|
绝缘材质与阻燃 | PVC/半硬质PVC，VW-1阻燃等级 | UL 758、UL 1581线材标准 |
介电强度 | ≥500V DC/1min，无击穿现象 | 相邻导体间耐压测试 |
绝缘电阻 | ≥10¹⁰ Ω | 500V DC电压，常规大气环境测试 |
差分特性阻抗 | 100Ω±10%、110Ω±10%（可定制） | TDR时域反射测试，上升时间200ps |
信号传播延迟 | ≤5.0 ns/m | 符合D-Sub工业总线传输规范 |
工作温度范围 | -40℃ ~ +105℃ | 产品额定长期工作温区 |
线对地耐电压 | 500V AC/1min（适配线材300V额定电压） | 常规电气耐压测试 |
4. 压接工艺匹配性测试数据
测试项目 | 优尼克排线实测结果 | 行业参考标准（IPC-A-620） |
|---|---|---|
单芯刺破后导体拉拔力 | 28AWG规格 ≥15N | 三级标准 ≥10N |
初始接触电阻 | ≤15 mΩ | 行业典型值 ≤25 mΩ |
湿热循环后接触电阻 | 40℃/95%RH、96h湿热测试后 ≤20 mΩ | 行业限值 ≤40 mΩ |
刺破点绝缘气密性 | 盐雾测试后刺破点绝缘电阻 ≥10⁸ Ω | 行业最低要求 ≥10⁶ Ω |
压接后外观状态 | 无绝缘堆积、无导体异常外露、结构平整 | 无可见裂纹、碎屑及结构缺陷 |
5. 产品认证与环保合规
UL安全认证：可按需提供对应认证，1.27mm间距排线适配UL 2651标准，2.54mm间距排线适配UL 2468标准，全线材满足VW-1垂直阻燃等级
环保合规：产品符合RoHS 2.0（2011/65/EU）环保指令、REACH SVHC高关注物质管控标准（含量≤0.1%）
无卤定制：支持定制无卤（HF）版本，可满足高端设备、精密仪器的特殊环保管控要求
6. 定制化技术选项
芯数定制：支持4~64芯任意规格，常规9/15/25/37芯可直接对应标准D-Sub引脚排布
长度定制：有效长度范围30mm~30m，短尺寸公差可控±1.5mm，长尺寸采用±0.5%+5mm精密公差标准
端头加工：支持3~5mm±0.5mm精准剥皮镀锡、剥皮留锡、预压接装配（可配合客户提供或授权采购的3M™连接器完成预装）
电气阻抗定制：可针对100Ω、110Ω差分阻抗匹配需求，微调绝缘介电材质与结构参数，精准适配客户信号传输要求（需双方技术确认方案）
7. 质量保证与产品追溯
全检管控：所有成品排线100%全检导通性能，自动筛选开路、短路、芯位错位不良品，保障出货良品率
批次抽检验证：每生产批次抽样开展绝缘耐压、导体拉拔力、3M™连接器压接兼容性复测，锁定制程稳定性
全程追溯：产品标配专属追溯标签，包含生产日期、批次号、核心性能测试数据，支持客户溯源管控，可按客户标准定制标签信息
