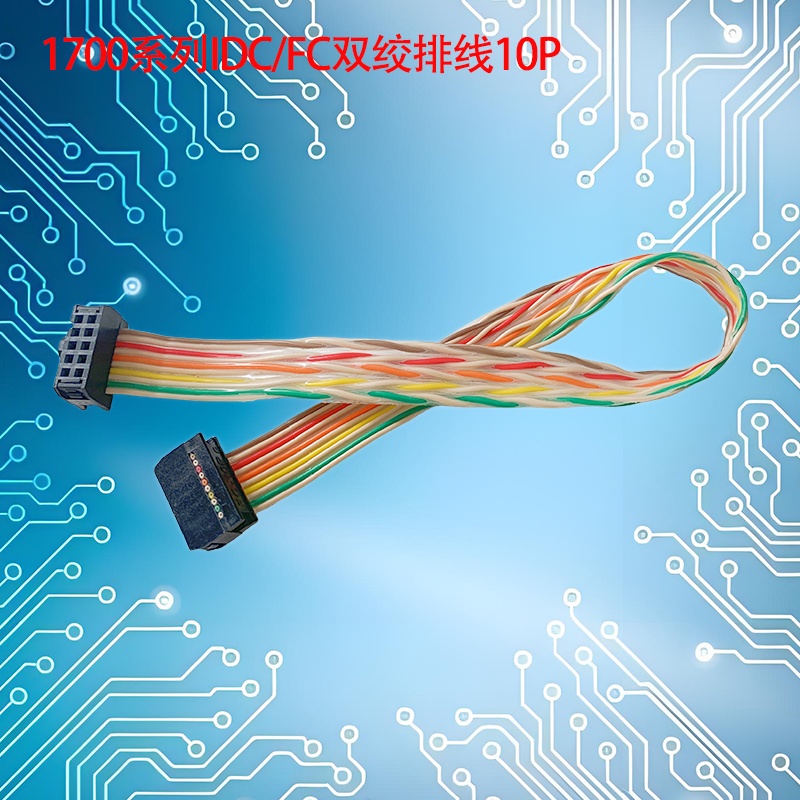

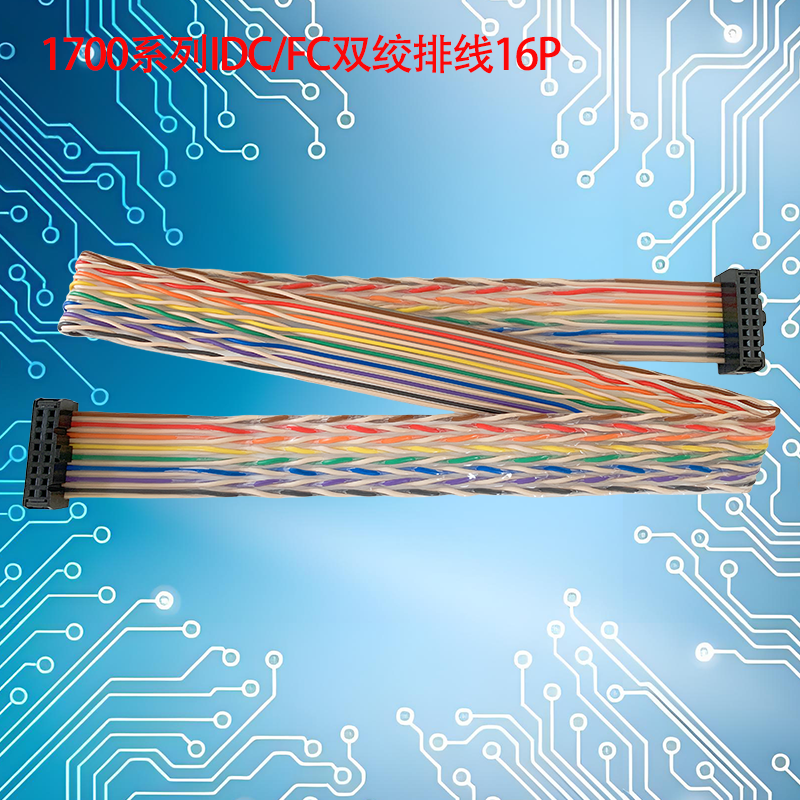

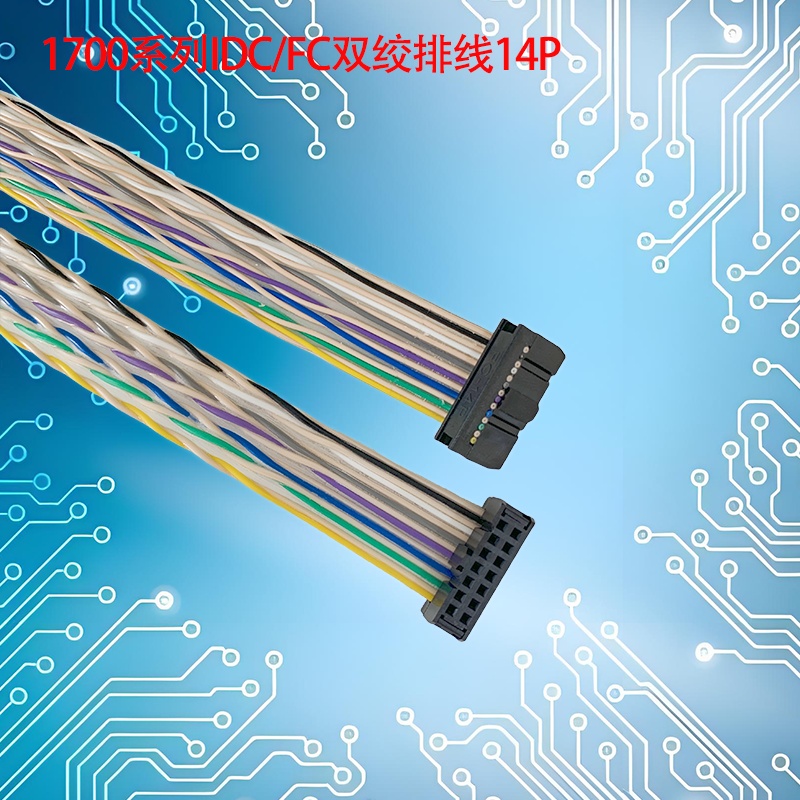

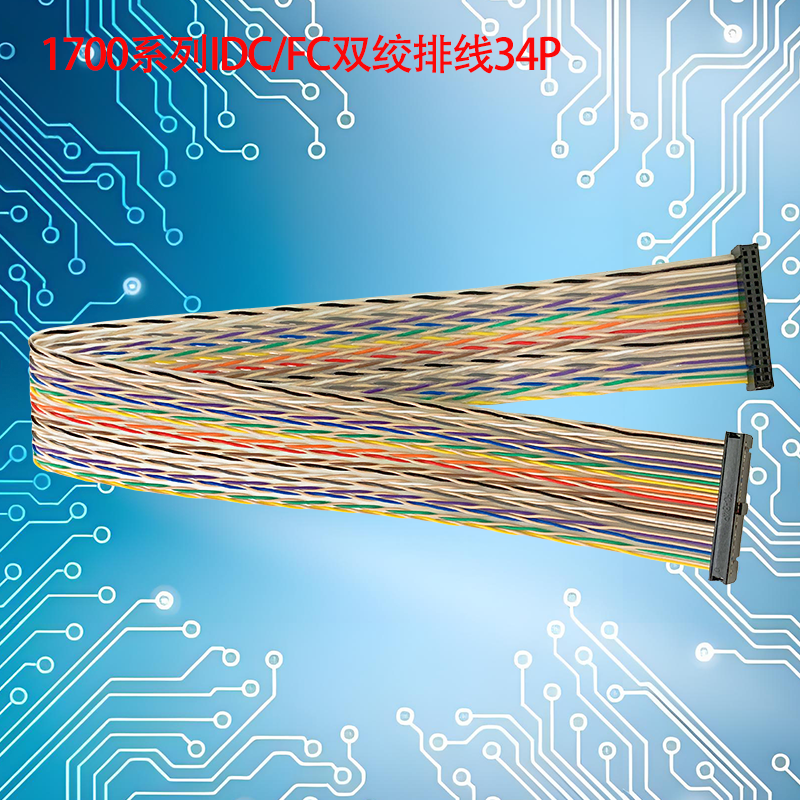

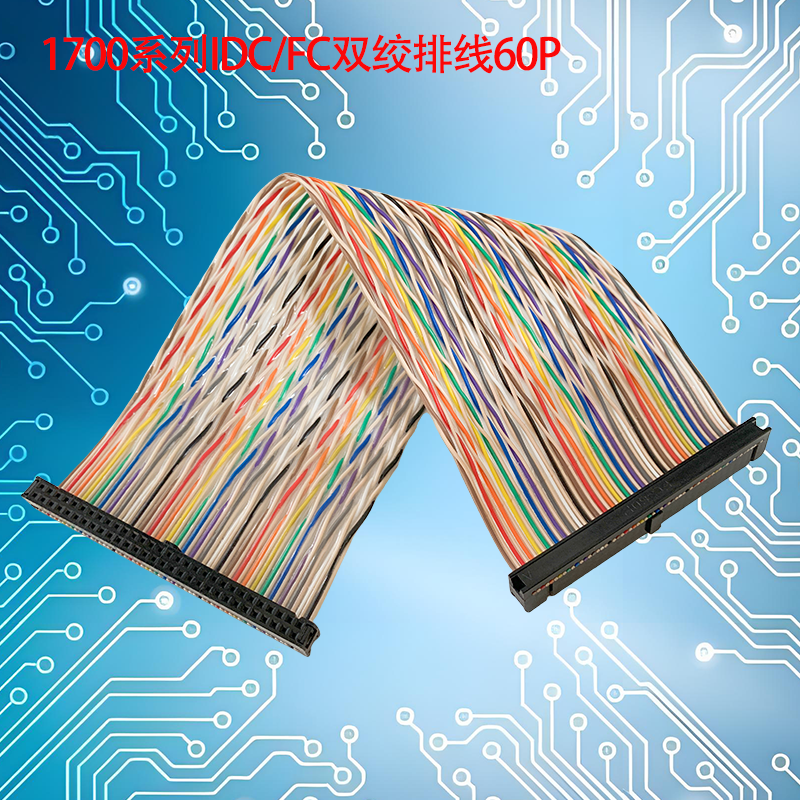

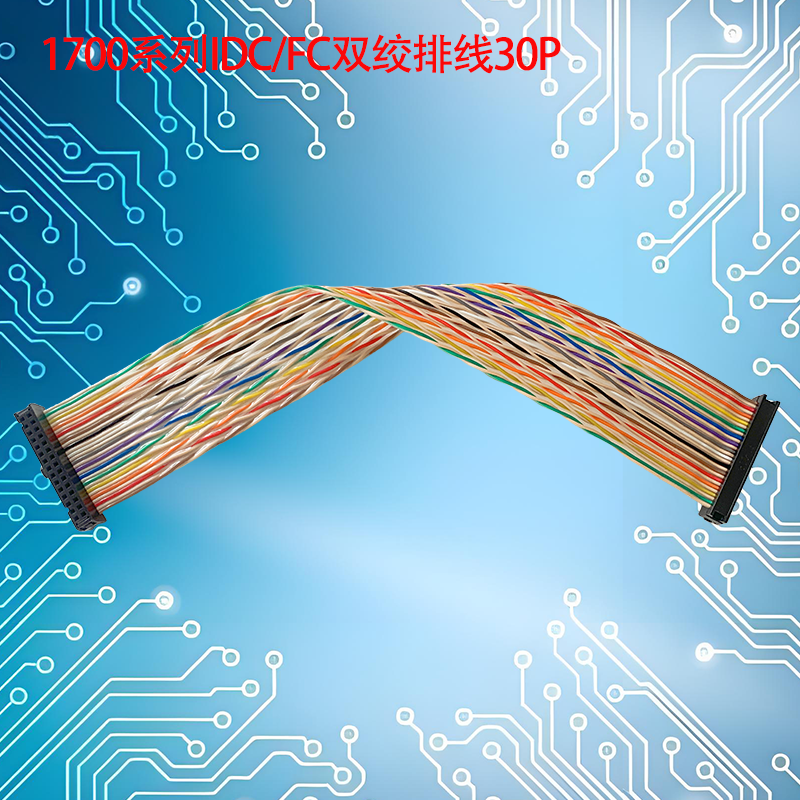

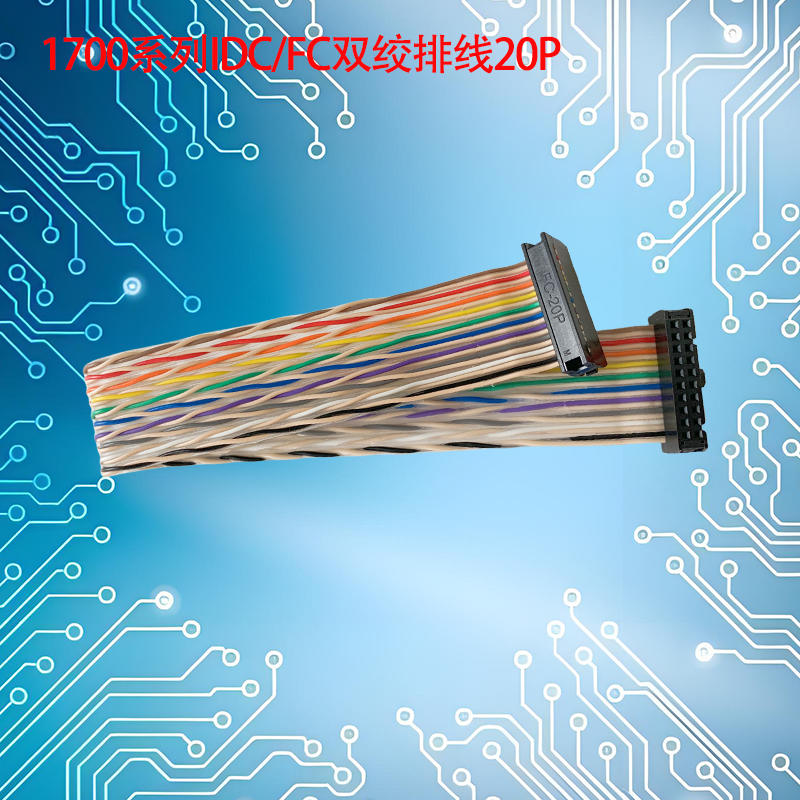

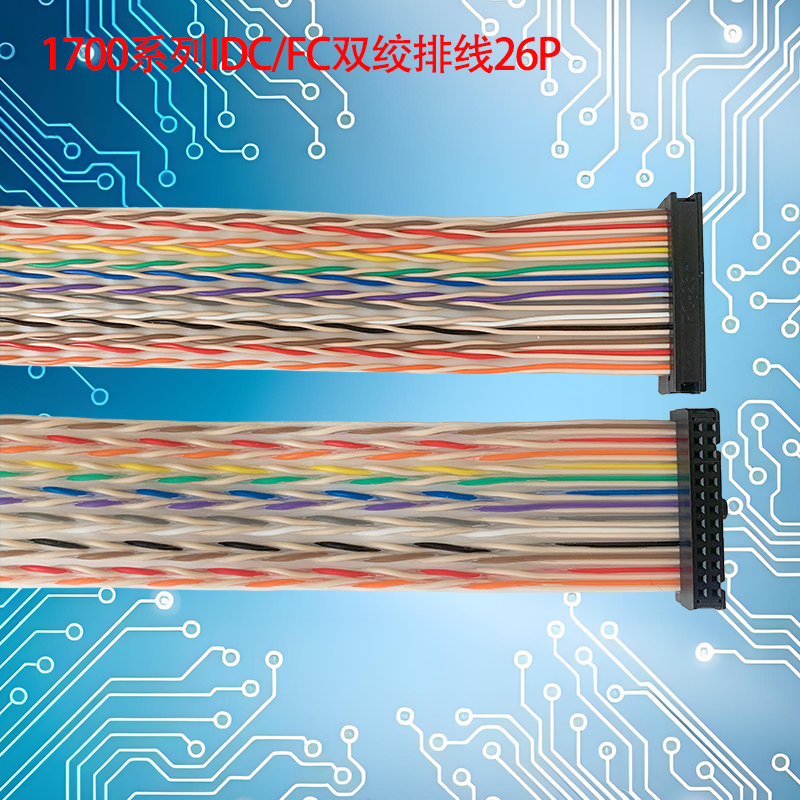

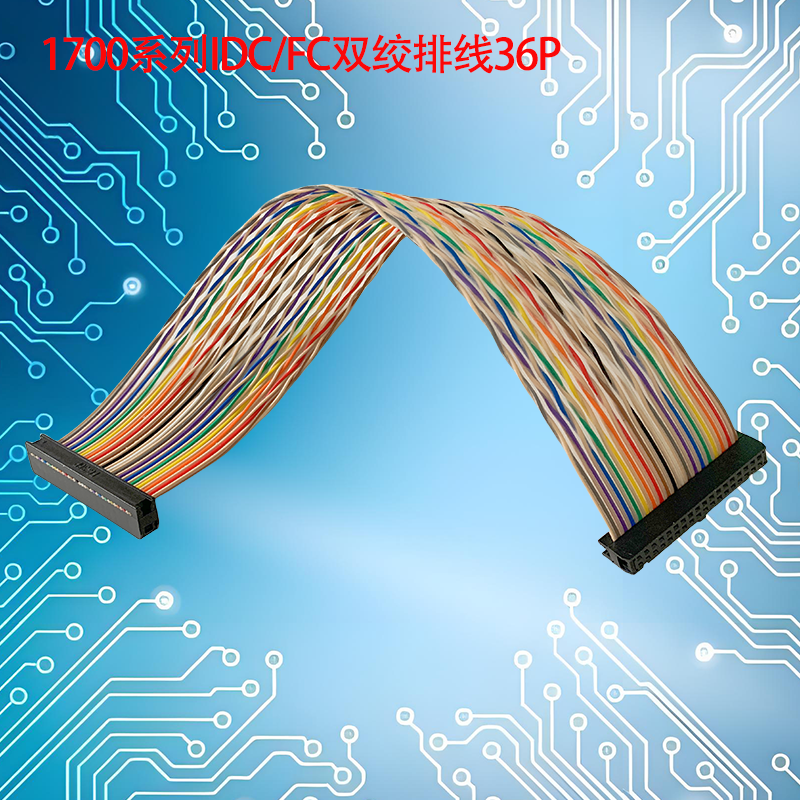

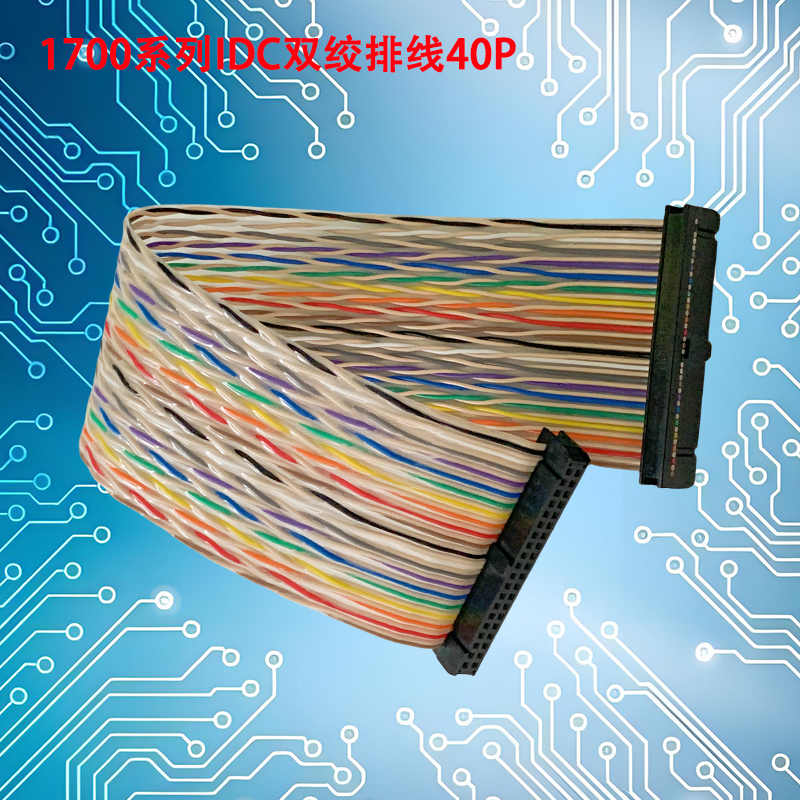

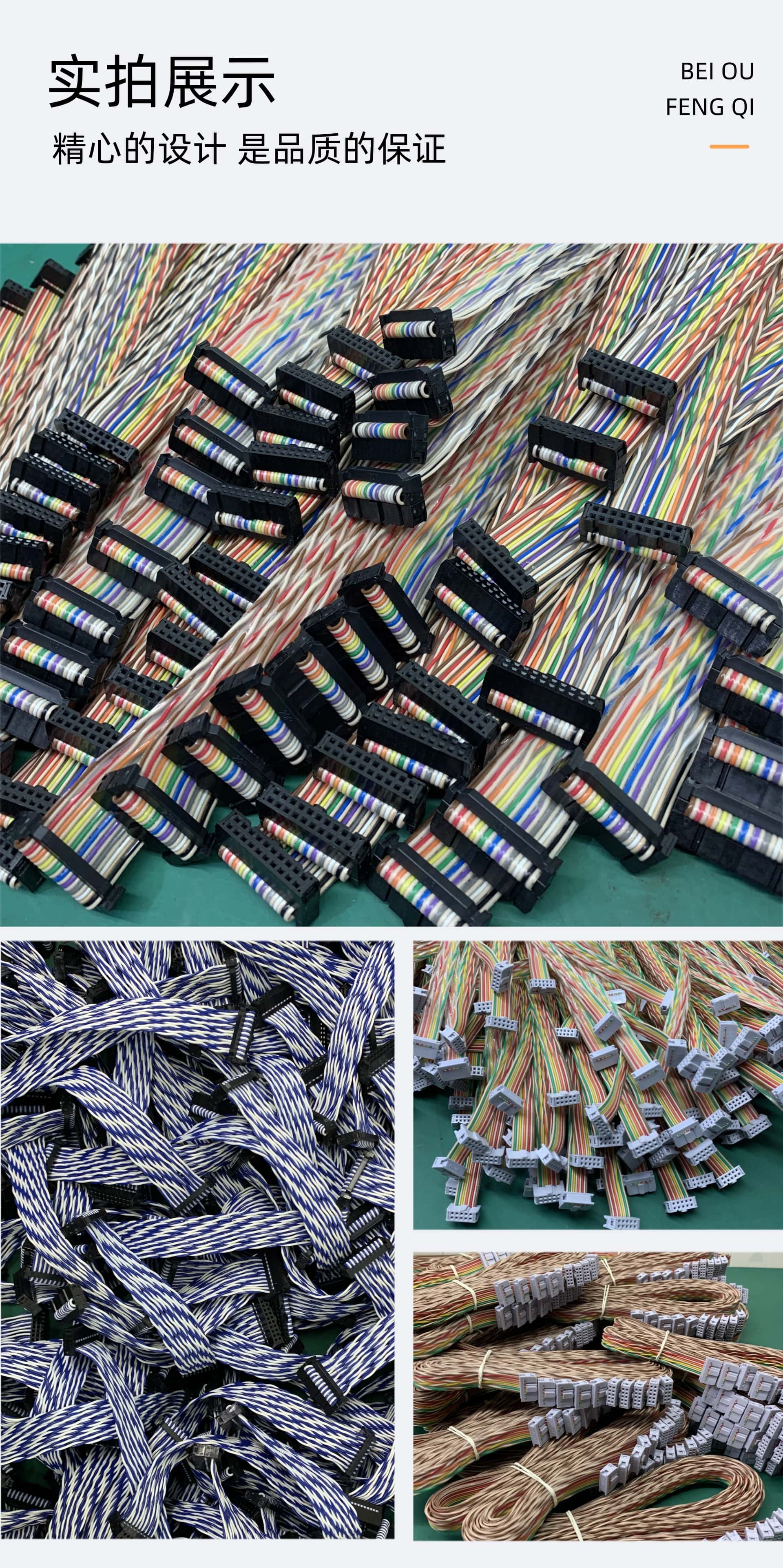

UNK-2.54-1700系列双绞彩排线4P-64P
二维码
分享
一、产品定义
1700 系列是1.27mm (0.050") 间距差分双绞型 IDC 扁平彩排线，专为平衡差分信号传输设计，区别于普通 UL2651平行灰排线，成对绞合结构大幅抑制串扰、EMI 干扰，支持 IDC 刺破式批量压接 FC 牛角连接器，广泛用于服务器、工控、储能、运动控制、仪器仪表信号互联。
二、核心物理结构参数
间距：标准 0.050 inch = 1.27mm
导体规格
线规：28AWG
导体结构：7 股镀锡铜（7×36AWG 单丝），柔软耐弯折，反复折弯不易断芯
绝缘与载体
单线绝缘：棕褐色 PVC，10 色循环编码（棕 / 红 / 橙 / 黄 / 绿 / 蓝 / 紫 / 灰 / 白 / 黑 / ），成对区分差分线对
基底载体：透明 PVC 扁平载体，固定线位，适配 IDC 刺破冲压
线芯规格（标准成对双绞）
6P/10P/14P/16P/20P/26P/30P/34P/36P/40P/50P/60P/64P（对应 3~32 组差分对）
成品线束配套：两端压接 FC 两件式 / 三件式 IDC 牛角座，可选带锁扣、红标 1 脚对位定位
1700 系列是1.27mm (0.050") 间距差分双绞型 IDC 扁平彩排线，专为平衡差分信号传输设计，区别于普通 UL2651平行灰排线，成对绞合结构大幅抑制串扰、EMI 干扰，支持 IDC 刺破式批量压接 FC 牛角连接器，广泛用于服务器、工控、储能、运动控制、仪器仪表信号互联。
二、核心物理结构参数
间距：标准 0.050 inch = 1.27mm
导体规格
线规：28AWG
导体结构：7 股镀锡铜（7×36AWG 单丝），柔软耐弯折，反复折弯不易断芯
绝缘与载体
单线绝缘：棕褐色 PVC，10 色循环编码（棕 / 红 / 橙 / 黄 / 绿 / 蓝 / 紫 / 灰 / 白 / 黑 / ），成对区分差分线对
基底载体：透明 PVC 扁平载体，固定线位，适配 IDC 刺破冲压
线芯规格（标准成对双绞）
6P/10P/14P/16P/20P/26P/30P/34P/36P/40P/50P/60P/64P（对应 3~32 组差分对）
成品线束配套：两端压接 FC 两件式 / 三件式 IDC 牛角座，可选带锁扣、红标 1 脚对位定位
产品详情核心参数工程图纸

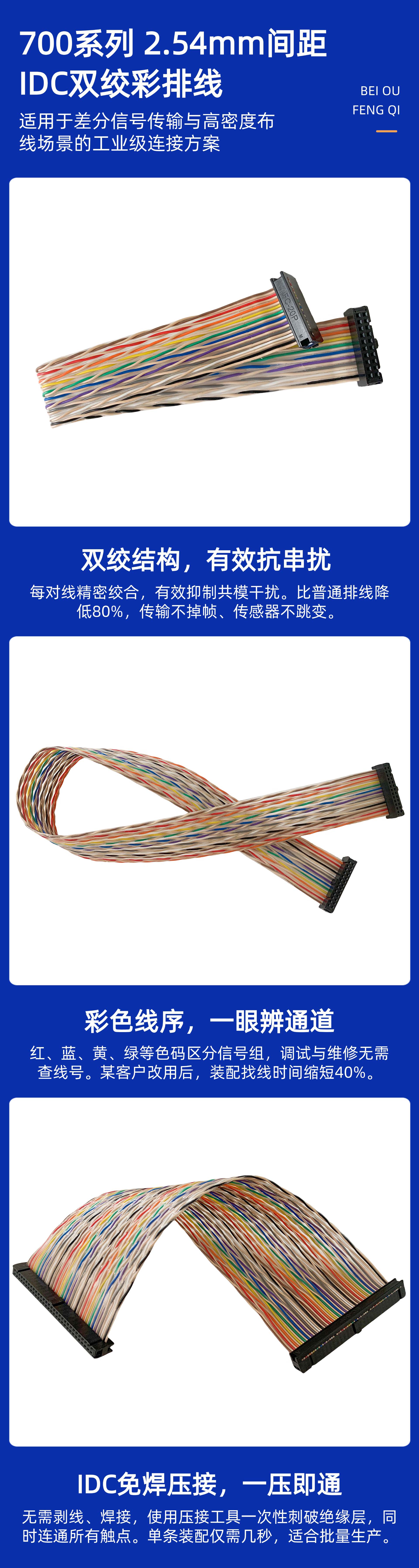

2.54mm间距IDC双绞彩排线（兼容3M 1700系列）技术规格书
产品概述
依托多年IDC扁平线缆研发与精密制造经验，深圳市优尼克科技有限公司推出2.54mm间距IDC双绞彩排线。本产品在结构间距、端接方式、配色逻辑及电气性能上，全方位对标并可直接兼容3M™ 1700系列双绞扁平电缆，能够无缝替代原厂线材，适配现有硬件设计方案，无需改动结构与电路。
产品采用专业对线绞合结构，可有效抑制信号串扰、提升传输稳定性，搭配标准IDC连接器可实现高效、标准化批量端接，装配便捷、连接可靠，广泛适用于工业控制、数据通信、精密仪器、医疗设备等对信号完整性要求较高的应用场景。
核心产品优势
1. 精准尺寸兼容，可直接无缝替换
产品尺寸参数完全对标行业通用标准，与3M™ 1700系列及市面主流同规格IDC连接器高度匹配：连接器侧导线中心距2.54mm（0.100英寸）、电缆本体线芯间距1.27mm（0.050英寸）。客户无需修改PCB布局、无需更换连接器型号，即可直接替换使用，适配性极强，大幅降低方案迭代与改造成本。
2. 全流程自主生产，品质稳定可控
公司深圳生产基地具备完整产线能力，从导体精密绞合、绝缘材料押出、精密裁切、压接成型到成品检测全流程自主把控，无外协环节，制程稳定性高。所有批次产品均100%经过通断导通、高压耐压、绝缘电阻等核心电气测试，保障批量品质一致性。同时可按需提供样品测试报告、材质参数证明及全套环保合规认证文件。
3. 高度定制能力，交付响应迅速
支持全规格个性化定制，灵活适配各类差异化装配需求：芯数覆盖6P~64P全规格，常规尺寸均自有模具，打样量产快速落地；线缆长度支持5cm~100m大范围定制，可配套半剥、全剥、沾锡、端子预压接等深加工工艺；支持定制特殊配色顺序、客户专属LOGO印字服务（具体起订量可协商确认）。
4. 标准10色编码，接线辨识清晰
采用与1700系列一致的10色循环+浅棕色公共线配色编码逻辑，线路区分清晰规整。在设备装配、现场调试、后期维护过程中，可快速识别对应信号线，有效规避接线错位、错接漏接问题，大幅提升作业效率与整机装配良率。
5. 高端材质选型，性能稳定耐用

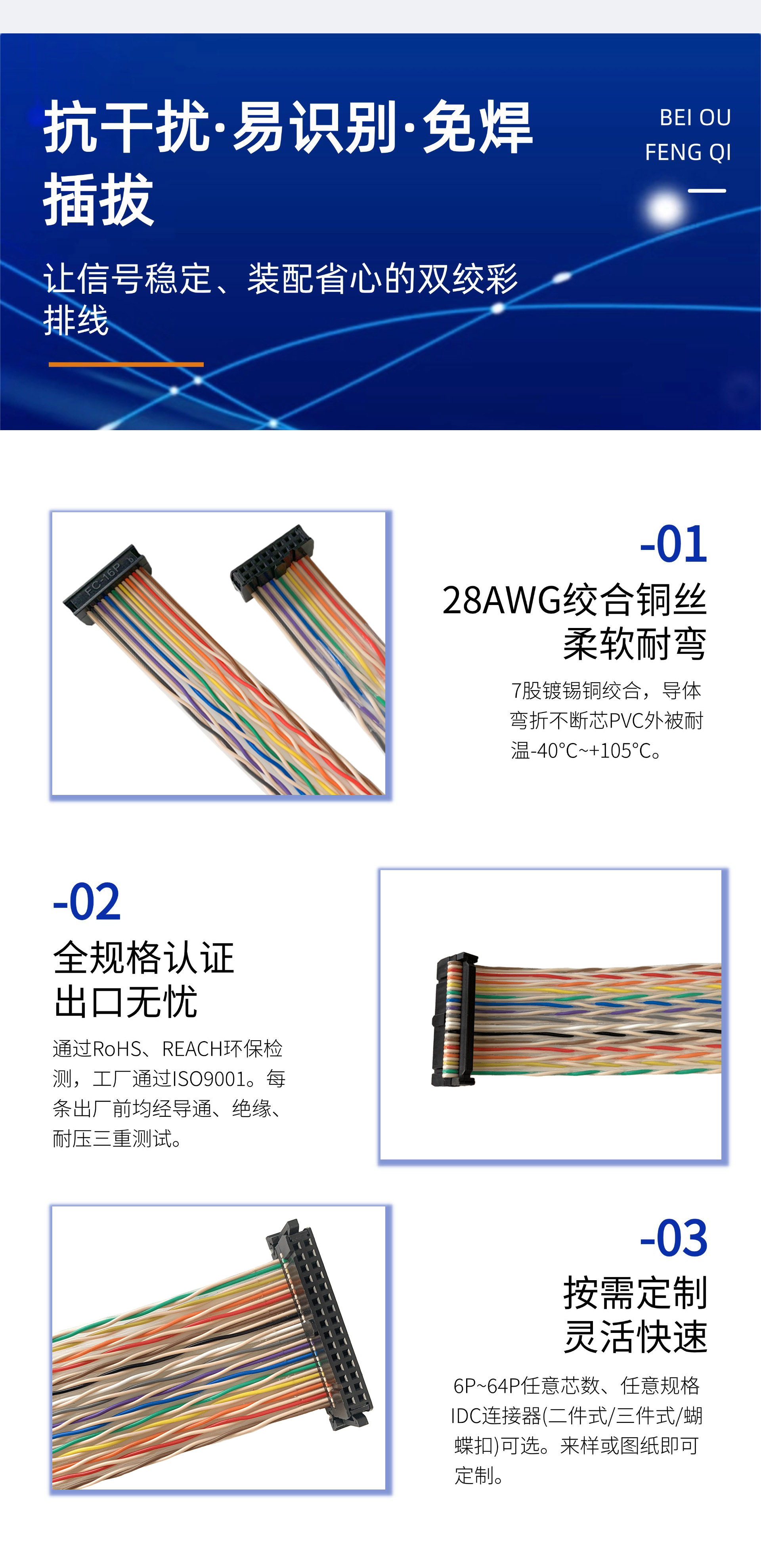

线缆采用28AWG（7/0.127mm）多股绞合镀锡铜导体，柔韧性优异、耐反复弯折、抗疲劳、导通稳定；绝缘层选用高品质阻燃PVC材料，阻燃等级达VW-1标准，工作温区覆盖-20℃~+105℃，额定电压300V，可充分满足工业设备、消费电子、精密仪器等绝大多数场景的长期稳定运行需求。
6. 高性价比，交付效率优异
相较于进口品牌同类型产品，本产品具备突出的价格优势，尤其适配大批量量产配套，可有效控制整机成本。常规标准规格常备现货，下单后24~48小时即可发货；支持免费样品申请（运费到付），方便客户快速完成兼容性测试与方案验证。
产品规格参数
项目 | 参数指标 |
|---|---|
产品系列 | UNIC-1700 兼容系列 |
产品名称 | 2.54mm间距IDC双绞彩排线 |
电缆本体导线间距 | 1.27mm |
连接器侧匹配间距 | 2.54mm |
标准线规 | 28 AWG（7/0.127mm 绞合结构） |
导体材质 | 镀锡铜，抗氧化、高导通 |
绝缘材质 | PVC聚氯乙烯 |
单芯线缆外径 | 约0.9~1.0mm |
工作温度范围 | -20℃ ~ +105℃ |
额定电压 | 300V |
颜色编码规则 | 10色循环配色 + 浅棕色公共线 |
常规芯数范围 | 6/10/14/16/20/26/30/34/36/40/44/50/60/64芯（支持非标定制） |
阻燃等级 | VW-1 |
环保合规 | RoHS合规 |
典型应用场景
工业自动化：PLC控制器、伺服驱动器、传感器与IO模块之间的稳定信号互连
计算机及外设设备：工控机、打印机、显示器等设备的板对板、板对线内部连接
医疗精密设备：超声仪器、病人监护仪等对串扰抑制、信号完整性要求高的设备布线
通信网络设备：交换机、路由器等网络设备的背板信号传输与模块互连
设备维修替换：可直接替代3M™ 1700系列原厂线缆，在保障性能的同时大幅降低设备维保成本
选择优尼克科技的核心优势
深耕细分领域：专注IDC排线研发生产多年，自有绞线、押出、裁切、检测全套设备，工艺成熟、经验扎实
标准严格对标：产品机械尺寸、电气性能、端接适配性均经过实测验证，完全匹配3M™ 1700系列及行业标准IDC连接器，连接稳定、兼容性可靠
订单灵活无门槛：无严格起订量限制，全面适配客户研发试样、小批量试产、大批量配套全阶段需求
技术快速响应：专业工程团队提供选型指导、方案对接服务，接收图纸或样品后可快速出具报价与定制方案
重要兼容性与知识产权声明
本产品为深圳市优尼克科技有限公司独立研发、设计、生产的通用型双绞IDC排线。文中所提及的“1700系列”等商标及型号，仅用于清晰描述产品兼容适配范围，相关知识产权归其权利人所有。
优尼克科技与1700系列公司无任何合作、授权、隶属及代工关系，本产品为商用兼容替代方案，非原厂产品。建议客户在批量投产前，结合自身终端应用工况完成适配测试与可靠性验证，确保满足项目使用要求。
