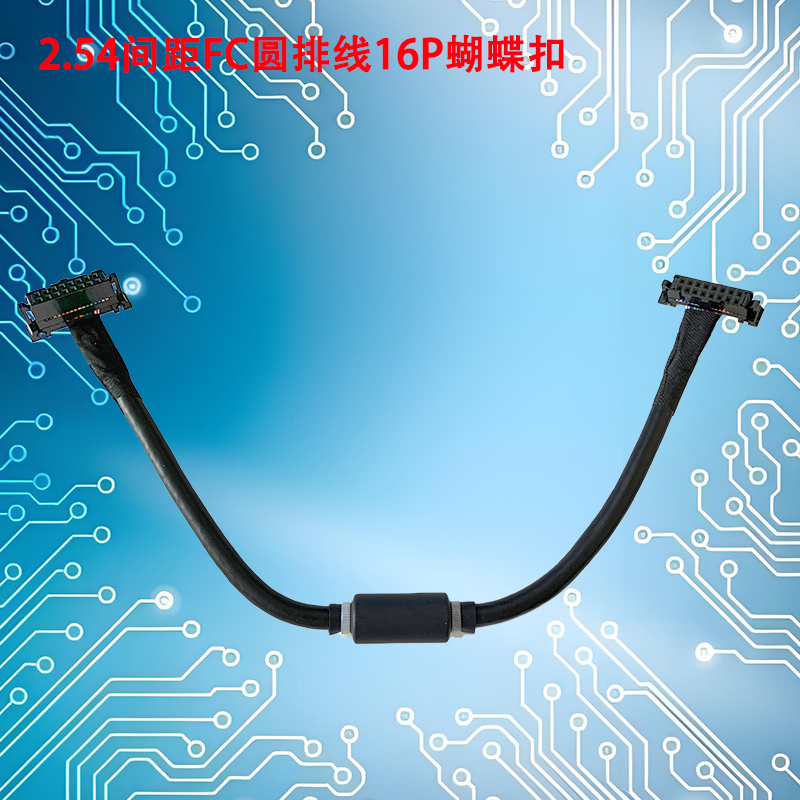

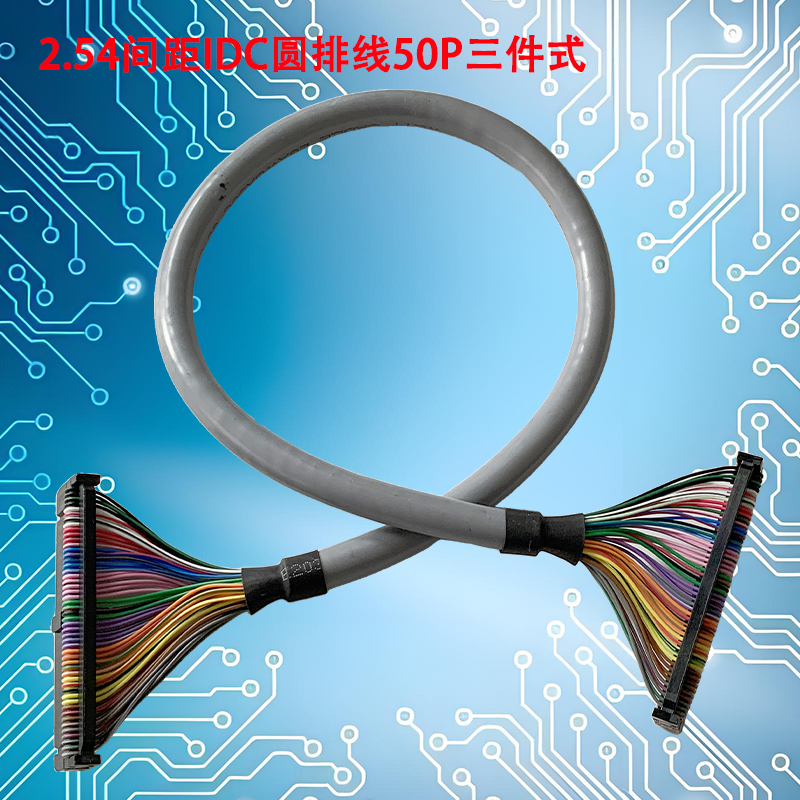

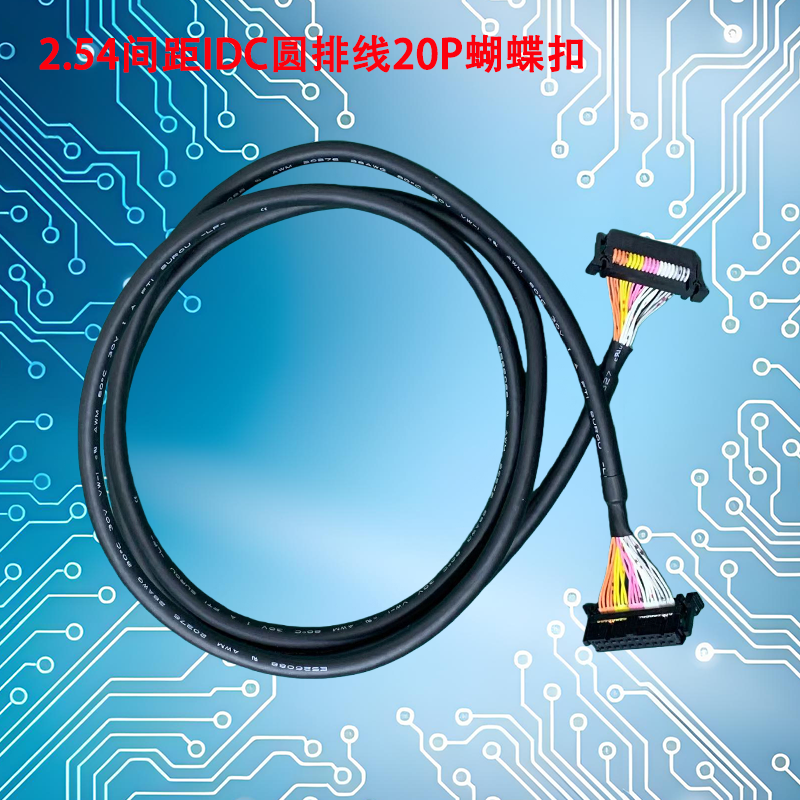

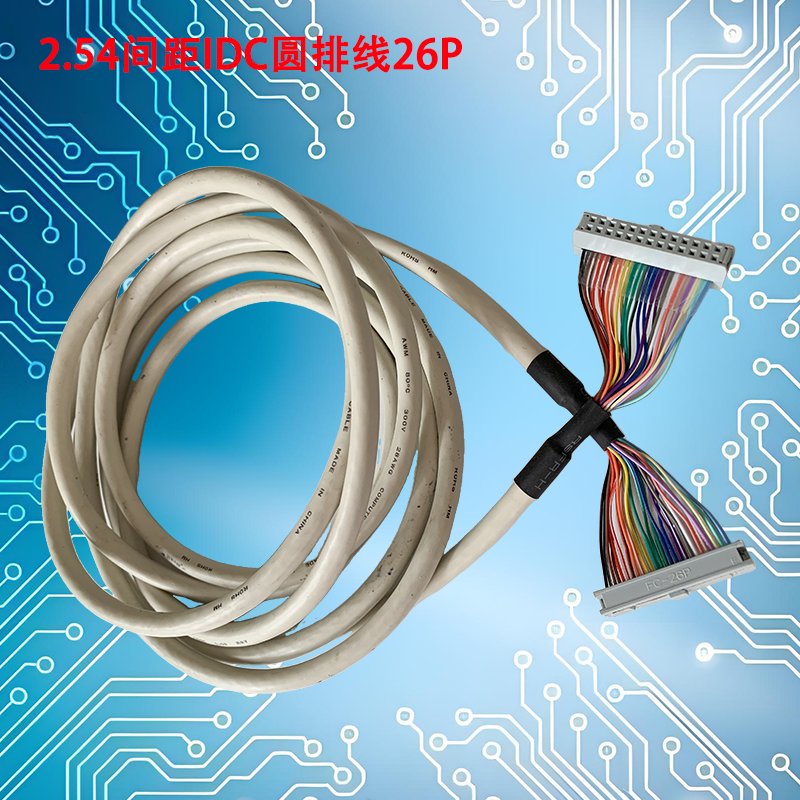

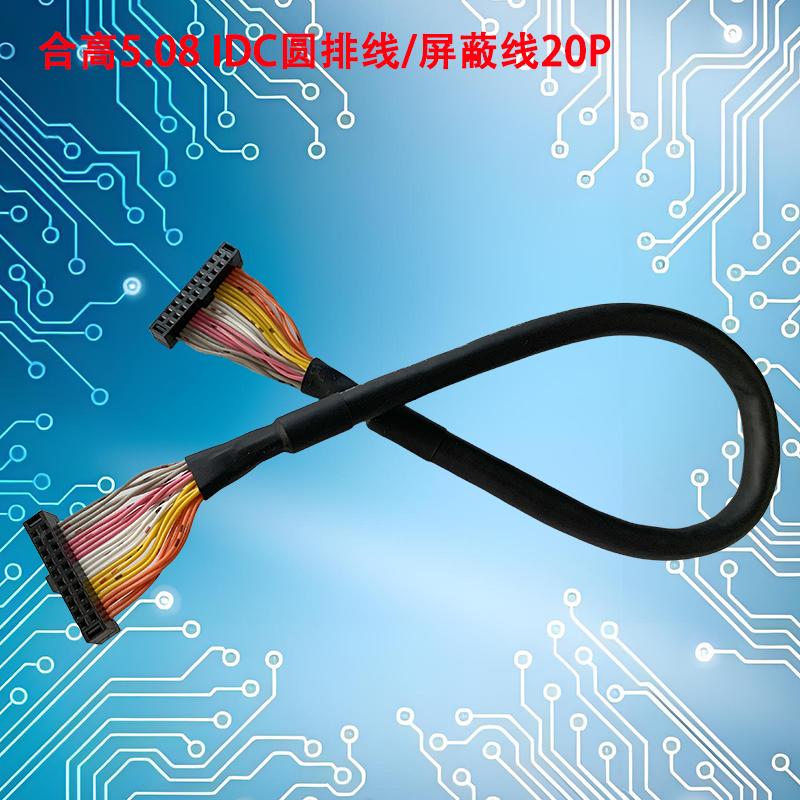

UNK-按需定制-防干扰、抗屏蔽-IDC圆排线
二维码
分享

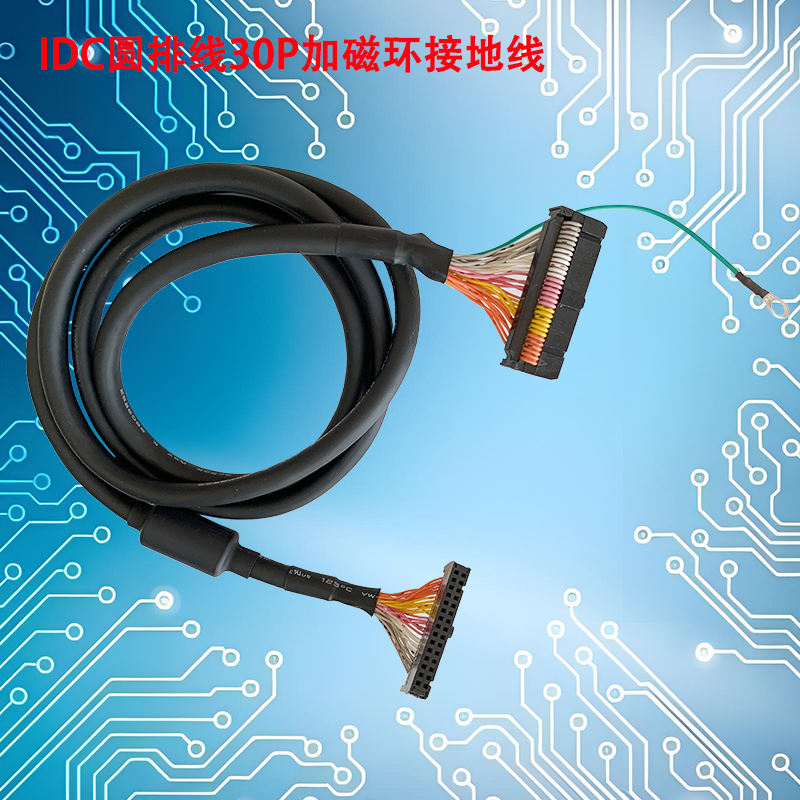

产品概述
本产品是一款高性能刺破式IDC（绝缘刺破连接器）圆排线，提供1.27mm（半间距）、2.0mm、2.54mm三种标准间距选择，满足不同设备与场景的连接需求。产品采用先进的绝缘刺破式连接技术，无需剥线或焊接，通过专用压接工具即可一次完成导线与端子的稳固电气连接。同时，产品内置铝箔屏蔽层与排扰线结构，有效抵御外部电磁干扰（EMI），保障信号传输的完整性与稳定性。
核心特点
一、绝缘刺破式连接，高效可靠
采用IDC绝缘位移连接技术，连接器端子直接刺破排线绝缘层与内部导体形成稳固接触。无需预先剥线、无需焊接，使用专用压接工具即可快速完成安装，极大提升装配效率。连接点气密性好，抗震动、抗松脱，在工业振动环境下依然保持可靠连接。
二、三种标准间距，灵活适配
提供三种主流间距规格，全面覆盖各类电子设备的连接需求：

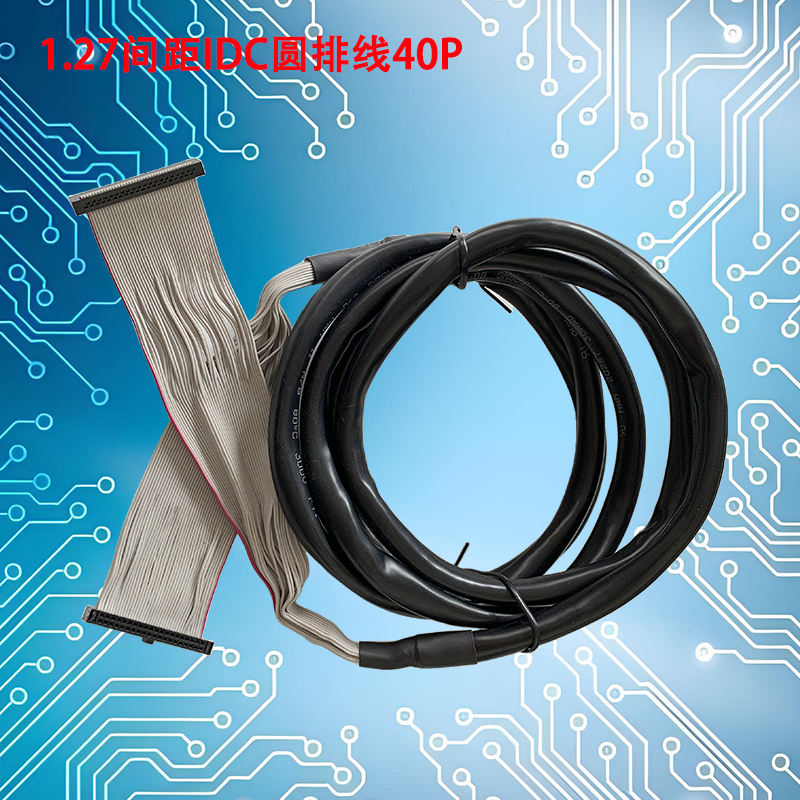

1.27mm（半间距） ——适用于高密度、小型化设备，如笔记本电脑、消费电子、汽车电子等
2.0mm ——兼顾密度与可靠性，广泛用于工业控制、通讯设备等领域

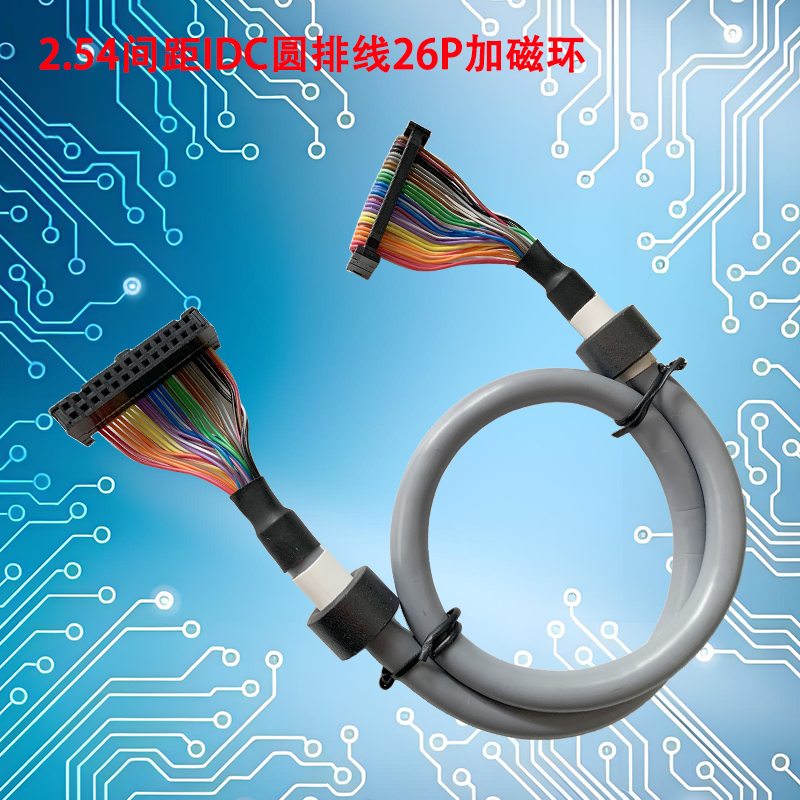

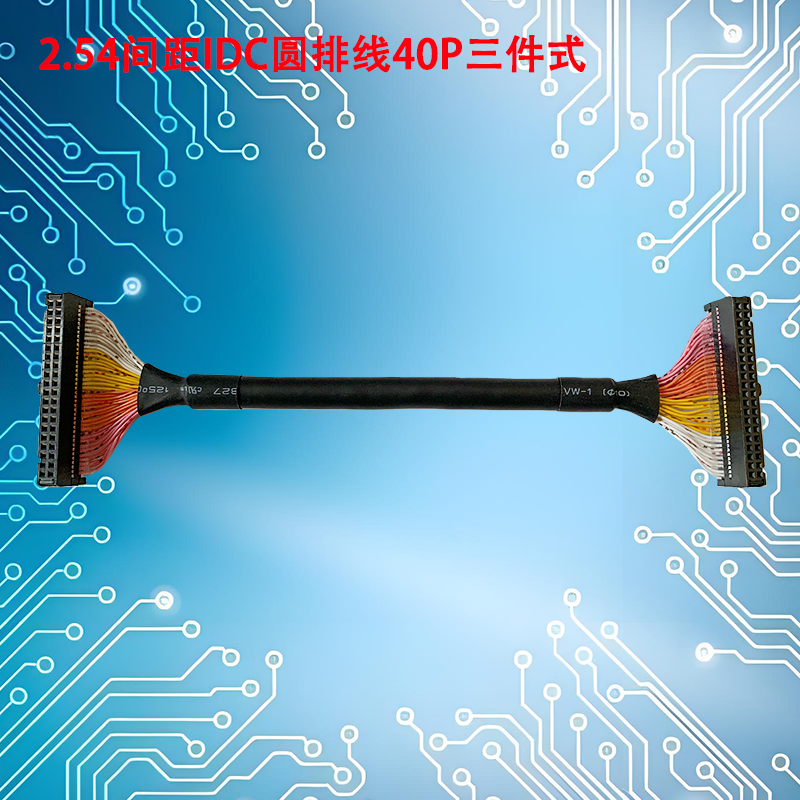

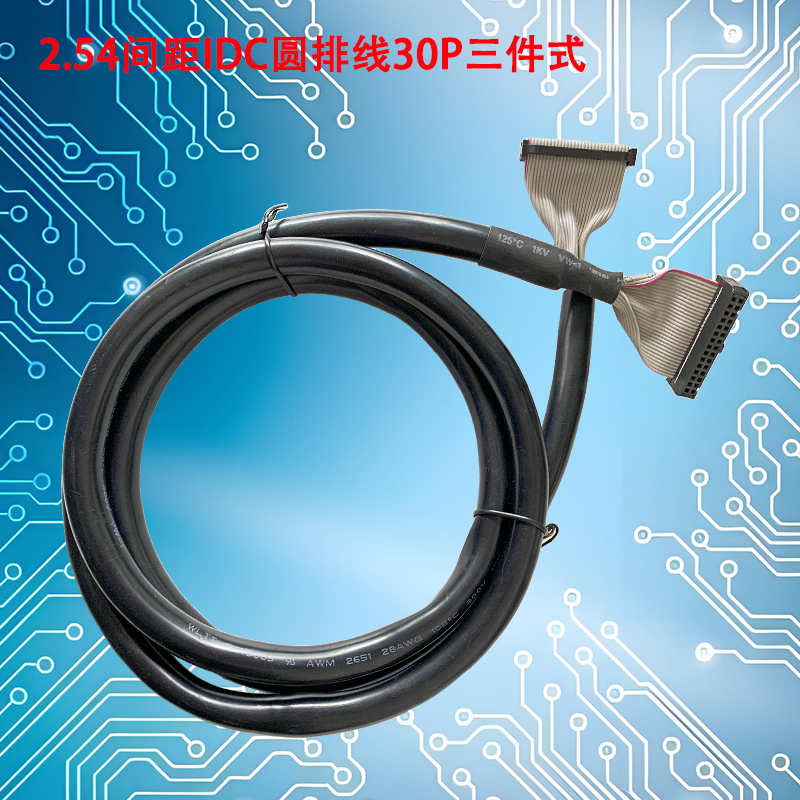

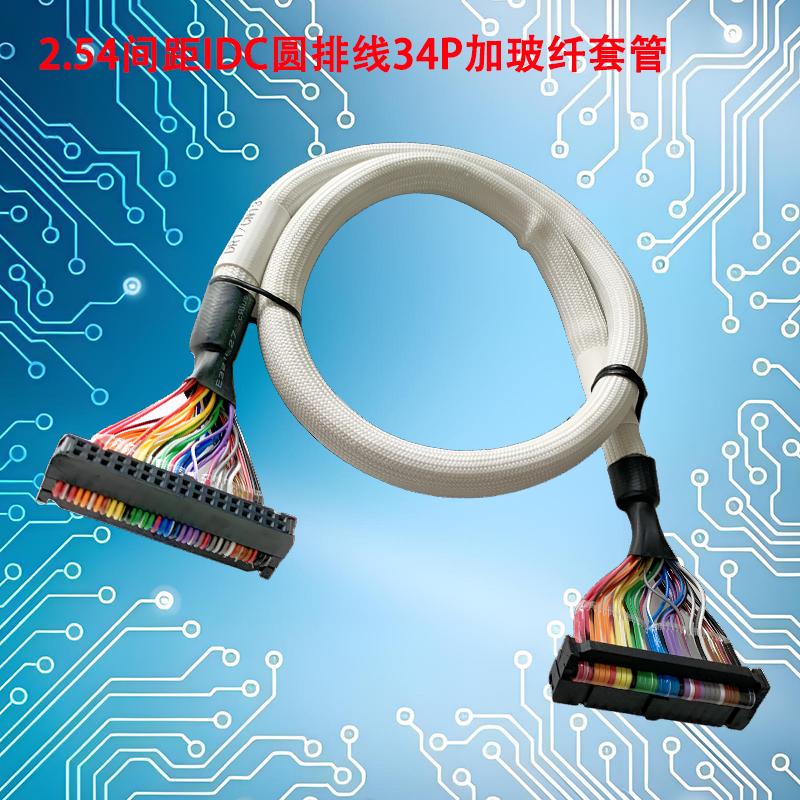

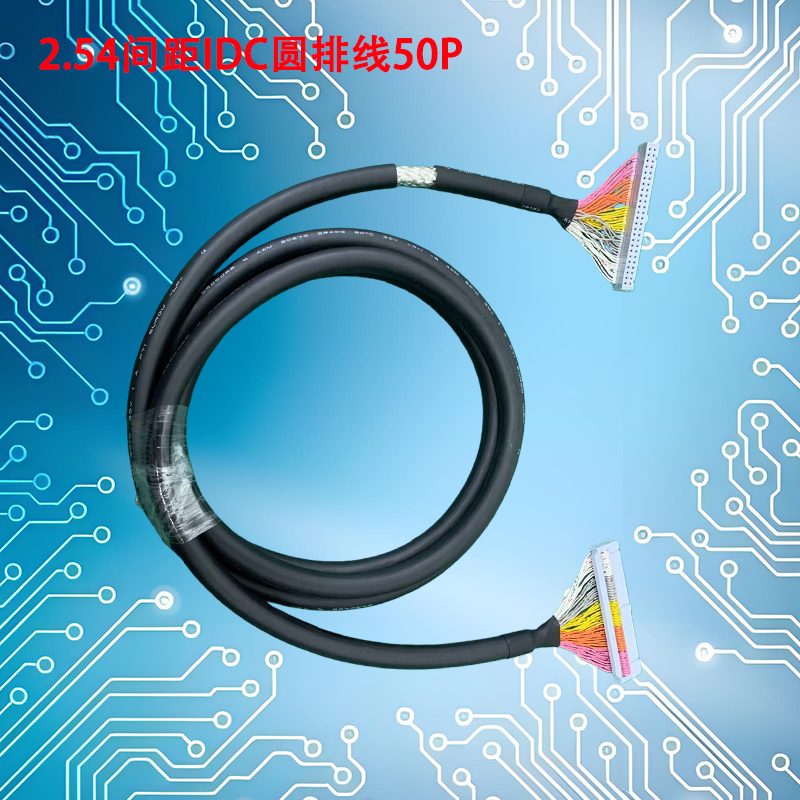

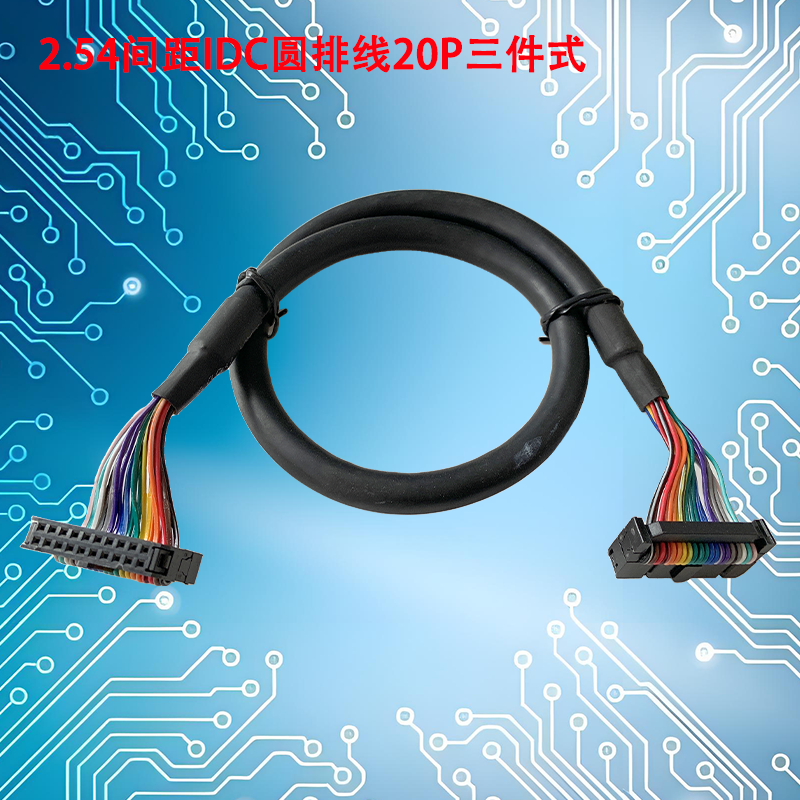

2.54mm ——经典标准间距，兼容性强，适用于测试仪器、开发板、电脑周边等
芯数可从几芯到数十芯灵活选择，长度可根据客户需求定制裁剪。

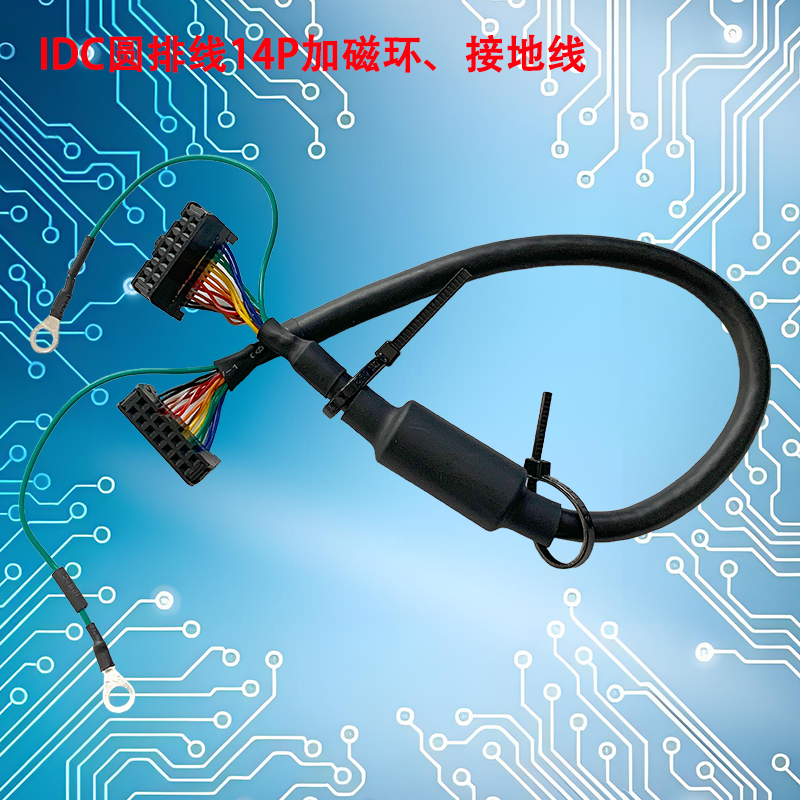

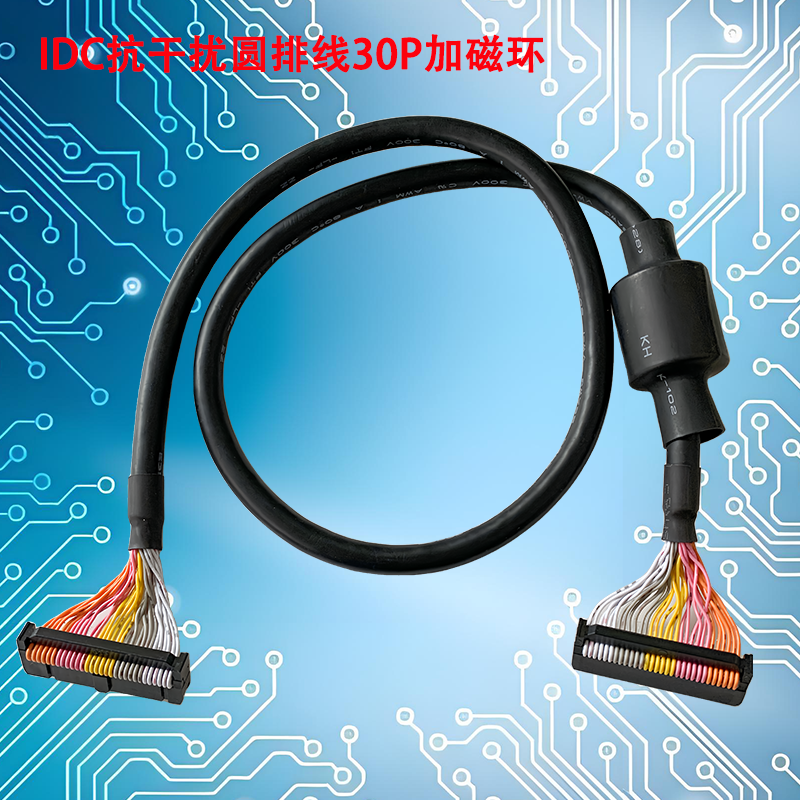

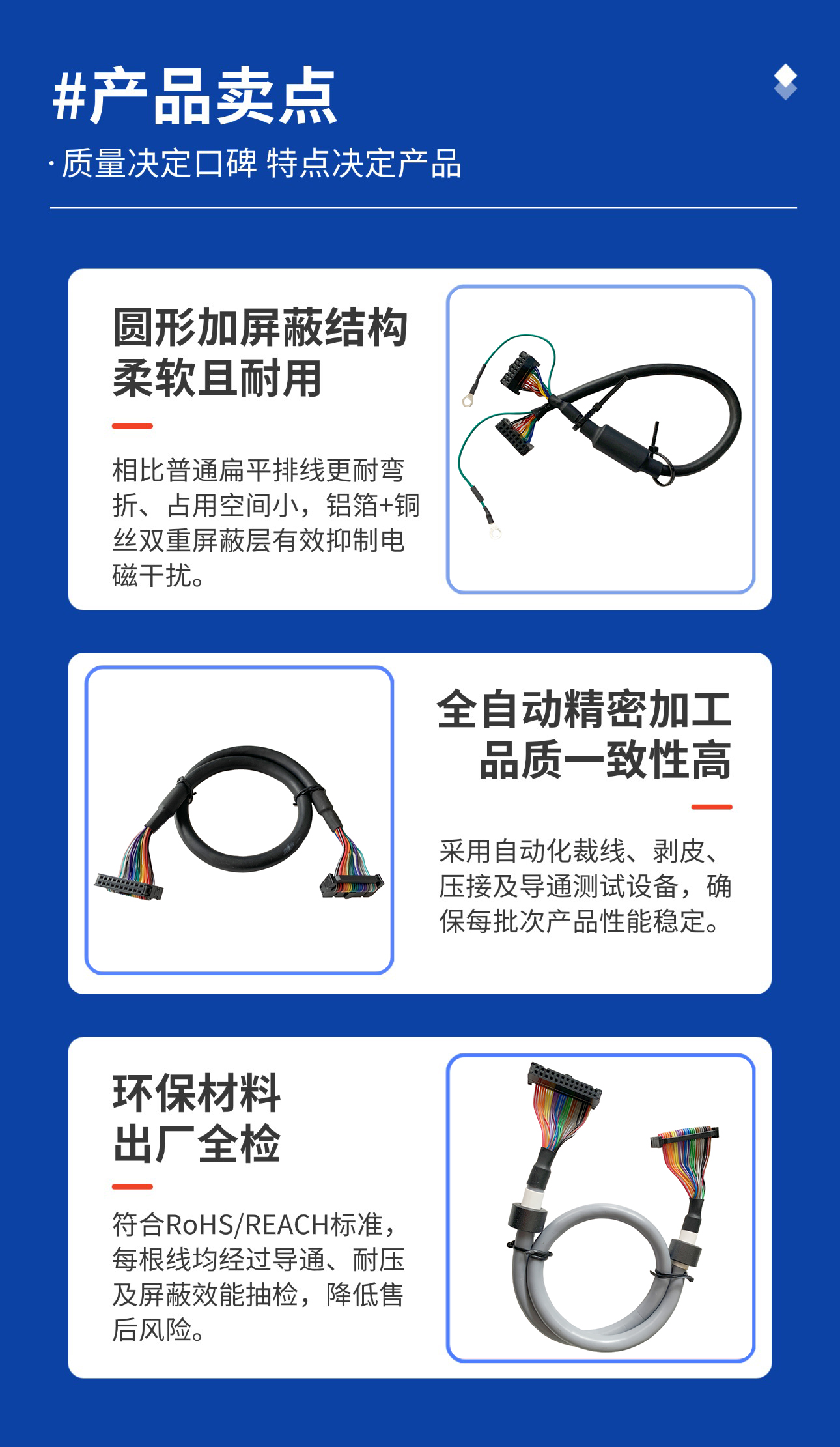

三、防干扰·抗屏蔽设计，信号纯净无忧
针对电磁干扰（EMI）敏感的应用场景，本产品在设计中引入屏蔽与抗干扰方案：
铝箔屏蔽层：有效隔离外部电磁干扰，保障模拟信号与高速数字信号的稳定传输
排扰线（接地导线） ：铺设在屏蔽层内，提供可靠的接地路径，进一步提升抗噪能力
圆形护套结构：相比扁平排线，圆形外被更易于布线和管理，同时为线缆提供额外物理保护
部分高端配置可实现平均35dB以上的屏蔽效果，特别适合信号完整性要求严苛的工业控制、通讯设备与精密仪器场景。
四、空间节省，布线整洁
排线结构紧凑，可在有限空间内高效布线，告别传统线束的杂乱无章。预制排线确保导线间距与长度一致，减少信号延迟与串扰，保障稳定的并行数据传输。
本产品是一款高性能刺破式IDC（绝缘刺破连接器）圆排线，提供1.27mm（半间距）、2.0mm、2.54mm三种标准间距选择，满足不同设备与场景的连接需求。产品采用先进的绝缘刺破式连接技术，无需剥线或焊接，通过专用压接工具即可一次完成导线与端子的稳固电气连接。同时，产品内置铝箔屏蔽层与排扰线结构，有效抵御外部电磁干扰（EMI），保障信号传输的完整性与稳定性。
核心特点
一、绝缘刺破式连接，高效可靠
采用IDC绝缘位移连接技术，连接器端子直接刺破排线绝缘层与内部导体形成稳固接触。无需预先剥线、无需焊接，使用专用压接工具即可快速完成安装，极大提升装配效率。连接点气密性好，抗震动、抗松脱，在工业振动环境下依然保持可靠连接。
二、三种标准间距，灵活适配
提供三种主流间距规格，全面覆盖各类电子设备的连接需求：
1.27mm（半间距） ——适用于高密度、小型化设备，如笔记本电脑、消费电子、汽车电子等
2.0mm ——兼顾密度与可靠性，广泛用于工业控制、通讯设备等领域
2.54mm ——经典标准间距，兼容性强，适用于测试仪器、开发板、电脑周边等
芯数可从几芯到数十芯灵活选择，长度可根据客户需求定制裁剪。
三、防干扰·抗屏蔽设计，信号纯净无忧
针对电磁干扰（EMI）敏感的应用场景，本产品在设计中引入屏蔽与抗干扰方案：
铝箔屏蔽层：有效隔离外部电磁干扰，保障模拟信号与高速数字信号的稳定传输
排扰线（接地导线） ：铺设在屏蔽层内，提供可靠的接地路径，进一步提升抗噪能力
圆形护套结构：相比扁平排线，圆形外被更易于布线和管理，同时为线缆提供额外物理保护
部分高端配置可实现平均35dB以上的屏蔽效果，特别适合信号完整性要求严苛的工业控制、通讯设备与精密仪器场景。
四、空间节省，布线整洁
排线结构紧凑，可在有限空间内高效布线，告别传统线束的杂乱无章。预制排线确保导线间距与长度一致，减少信号延迟与串扰，保障稳定的并行数据传输。

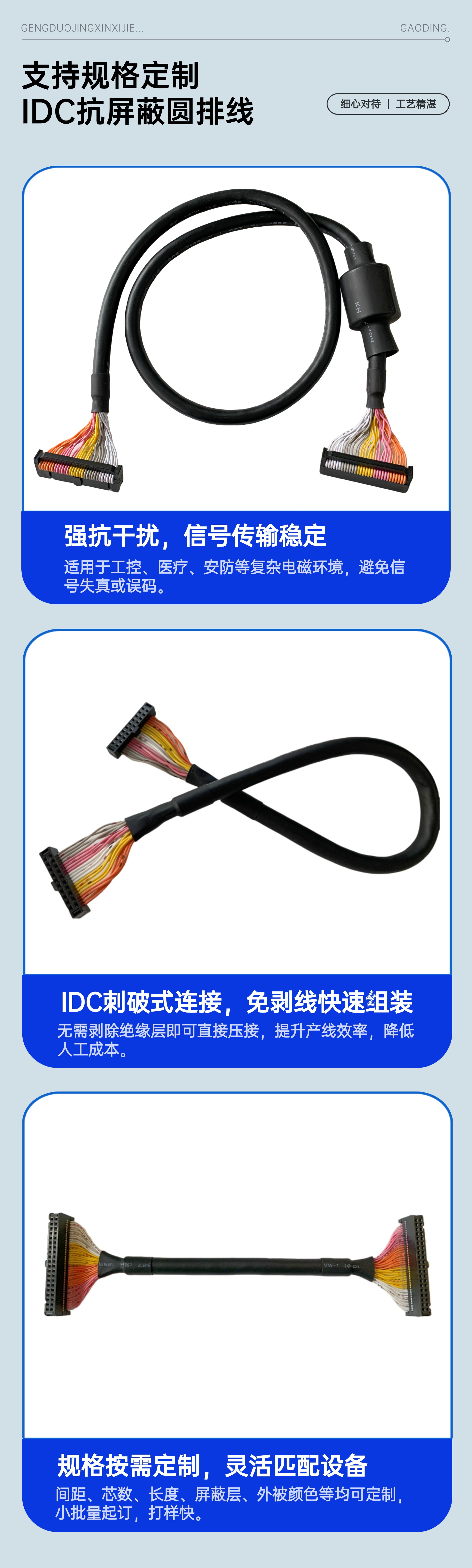

产品详情核心参数工程图纸
多间距可定制IDC刺破式圆排线技术规格书
一、产品概述
深圳市优尼克科技有限公司依托自主研发的IDC绝缘位移连接技术平台，推出全系列可定制刺破式IDC圆排线。产品覆盖1.27mm、2.0mm、2.54mm三大行业标准间距，同时支持非标间距个性化定制，适配多场景设备配套需求。产品采用圆形PVC复合绝缘线束搭配精密冲压IDC刺破端子，依托成熟的绝缘位移工艺，无需预先剥线即可完成压接，形成稳定气密式电气连接。针对医疗、精密测量、车载、高频工控等高电磁干扰场景，可搭载铝箔麦拉+镀锡铜编织网双层复合屏蔽结构，全面满足工业级EMC电磁兼容要求，抗干扰性能优异。
二、结构与材料技术参数
产品导体、绝缘、端子、塑壳等核心结构均采用工业级材质，搭配精密制程管控，保障机械强度与长期使用可靠性，核心规格如下：
结构项目 | 规格/材质 | 参数说明 |
|---|---|---|
导体 | 镀锡铜/裸铜 绞合结构 | 线规覆盖28AWG（7/0.127mm）~24AWG（7/0.203mm），柔韧抗弯折，导通稳定 |
绝缘层 | PVC聚氯乙烯/PE聚乙烯 | 绝缘厚度0.25~0.38mm，阻燃等级可选VW-1/FT1，绝缘防护性能优异 |
线缆外形 | 圆形线束 | 单芯外径1.0~2.2mm，具体尺寸随线规规格匹配变化 |
IDC端子 | 磷青铜（C5191）/铍铜可选 | 接触区标配镀锡，可选镀金0.8~1.27μm，导电优异、抗氧化耐腐蚀 |
端子保持力 | 机械锁紧性能 | 初始保持力≥3N/单端子，老化后保持力≥2N，防松脱、抗振动 |
配套塑壳（可选） | 玻纤增强PBT/PA66 | 阻燃等级UL94 V-0，适配牛角、简牛等各类IDC插座配套装配 |
三、电气性能参数
不同间距规格产品电气性能分级适配，电压、电流、耐压、绝缘等参数随间距优化匹配，全面覆盖常规至高端工业场景，屏蔽性能满足高频抗干扰需求。
电气参数项目 | 1.27mm间距 | 2.0mm间距 | 2.54mm间距 |
|---|---|---|---|
额定电压（AC/DC） | 150V | 250V | 300V |
单芯额定电流 | 1.0A（28AWG） | 1.5A（26AWG） | 2.0~3.0A（24AWG） |
初始接触电阻 | ≤20mΩ | ≤15mΩ | ≤10mΩ |
绝缘电阻（500V DC） | ≥100MΩ | ≥500MΩ | ≥500MΩ |
耐电压性能（1min） | 500V AC，漏电流≤1mA | 800V AC | 1000V AC |
屏蔽衰减性能 | 铝箔+编织网复合屏蔽结构：30MHz~1GHz频段衰减≥60dB | ||
注：产品最终电气性能以对应线规、间距组合的实测报告为准，可根据客户需求开展全项检测并提供完整测试数据。
四、IDC刺破式连接技术特性
产品采用成熟优化的IDC绝缘位移连接工艺，无需剥线、无需焊接，依托精密结构设计与自动化制程，实现高效、稳定、气密式连接，核心技术特性如下：
优化端子几何结构：采用V型/U型精密切口槽设计，槽口宽度精准小于导体直径，压接过程中端子刃口有序切割绝缘层并挤出两侧外皮，与内部导体紧密贴合，形成冷焊式气密连接，杜绝虚接、松动隐患。
高精度压接深度管控：通过自动化设备精准锁死压接高度，公差控制在±0.05mm，确保每一根线缆刺破深度均匀一致，从工艺层面规避导体断线、接触不良等不良问题。
标准化机械保持力：严格依据EIA-364-29行业标准开展轴向拉脱力测试，28AWG单芯保持力≥3.0N，24AWG单芯保持力≥5.0N，抗拉扯、抗振动性能优异。
优异机械耐久性：搭配对应标准插座完成50次以上循环插拔/压接操作，接触电阻变化率≤20%，长期反复使用性能稳定。
五、屏蔽与抗干扰设计
针对不同等级电磁干扰环境，优尼克定制化配置三类屏蔽结构，适配从普通工控到精密高频设备的全场景抗干扰需求，所有屏蔽性能均依据GB/T 17626、IEC 61000-4系列国际标准测试，30MHz~1GHz频段可满足工业三级电磁兼容要求。
屏蔽类型 | 结构细节描述 | 典型屏蔽衰减值 | 适配应用场景 |
|---|---|---|---|
单层铝箔屏蔽 | 25μm铝箔麦拉环绕包裹，搭接率≥25%，基础隔离电磁干扰 | 30~40dB | 普通工业控制柜、常规信号传输线束 |
镀锡铜编织网屏蔽 | 0.12mm镀锡铜丝编织，编织密度≥85%，低频抗干扰能力强 | 45~55dB | 变频设备、伺服驱动系统、动力工控场景 |
铝箔+编织网复合屏蔽 | 双层屏蔽结构，内置28AWG镀锡铜接地引流线，高低频全覆盖 | ≥60dB | 医疗精密仪器、高频测量设备、车载总线系统 |
产品屏蔽层可通过专用接地芯或金属外壳可靠接地，有效抑制设备共模干扰、辐射干扰，大幅提升复杂电磁环境下的信号传输完整性。
六、环境与可靠性指标
产品经过全套严苛的环境与可靠性老化测试，高低温、温冲、湿热、盐雾、振动等工况耐受性优异，可适配恶劣工业环境长期稳定运行。
测试项目 | 标准测试条件 | 合格判定标准 |
|---|---|---|
高温存储测试 | 105℃、持续96h | 绝缘层无粘连、无开裂，绝缘电阻保留初始值50%以上 |
低温存储测试 | -40℃、持续96h | 线材无脆裂、老化，可正常弯折使用，性能无异常 |
冷热冲击测试 | -40℃⇄105℃，5次循环，单次循环30min | 结构无开裂、无脱层，接触电阻变化≤10mΩ |
耐湿热测试 | 40℃、95%RH高湿环境，持续96h | 绝缘电阻≥10MΩ，绝缘防护性能完好 |
端子盐雾测试 | 5%NaCl、35℃中性盐雾，持续48h | 端子无红锈、无严重腐蚀，镀层腐蚀面积≤5% |
机械振动测试 | 10~55Hz、振幅1.5mm，每轴持续2h | 全程无瞬时断路（断电时长＜1μs），连接稳定 |
七、定制能力与交付范围
优尼克支持全维度个性化定制服务，可精准匹配客户图纸、工况及装配需求，覆盖结构、性能、外观、工艺全维度定制，交付灵活高效。
间距定制：标准1.27mm/2.0mm/2.54mm，支持非标间距定制（模具可行性评估后落地）
芯数定制：通用2~64芯；1.27mm规格最大支持64芯，2.54mm规格最大支持50芯
长度定制：有效长度30mm~10m，常规公差±3mm，可严格按客户图纸精度要求管控
外观定制：标配灰色RAL7035、黑色，支持单芯分色彩色线束定制
屏蔽定制：非屏蔽、单面铝箔、双面铝箔、编织网、复合屏蔽全系列可选
端头工艺定制：一端IDC刺破端接，另一端可适配排母、杜邦头、简牛、牛角等各类连接器
端子电镀定制：标准镀锡，可选镀金0.8μm、1.27μm，提升抗氧化与导通性能
交付保障：所有批次产品100%完成导通测试并出具报告，可按需提供接触电阻、绝缘耐压、屏蔽衰减等专项抽检测试数据，全程品质可追溯。
八、知识产权合规声明
深圳市优尼克科技有限公司本系列IDC刺破式圆排线产品，均基于行业通用机械结构与电气连接原理自主研发设计。公司已完成全面专利检索与规避设计，确保产品结构、工艺不落入第三方授权专利保护范围，无知识产权侵权风险。
文中所涉“绝缘位移接触”“铝箔麦拉”“编织屏蔽”等术语，均为行业通用技术表述，无专属排他性。针对客户项目知识产权合规需求，我司可配合开展专项兼容性、专利风险分析，并可签署知识产权保障协议，为客户批量生产与终端销售保驾护航。
