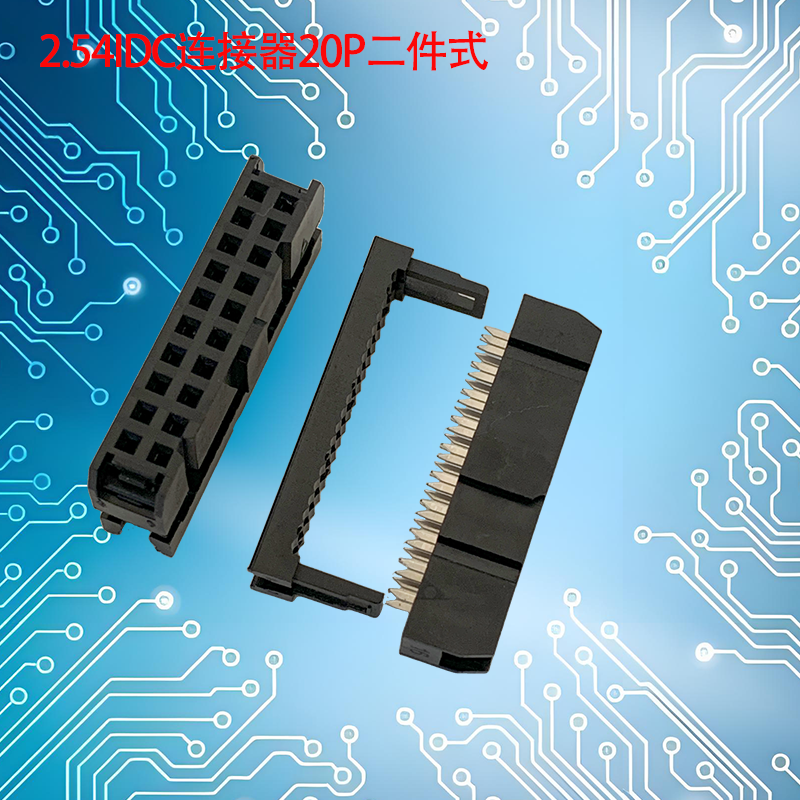

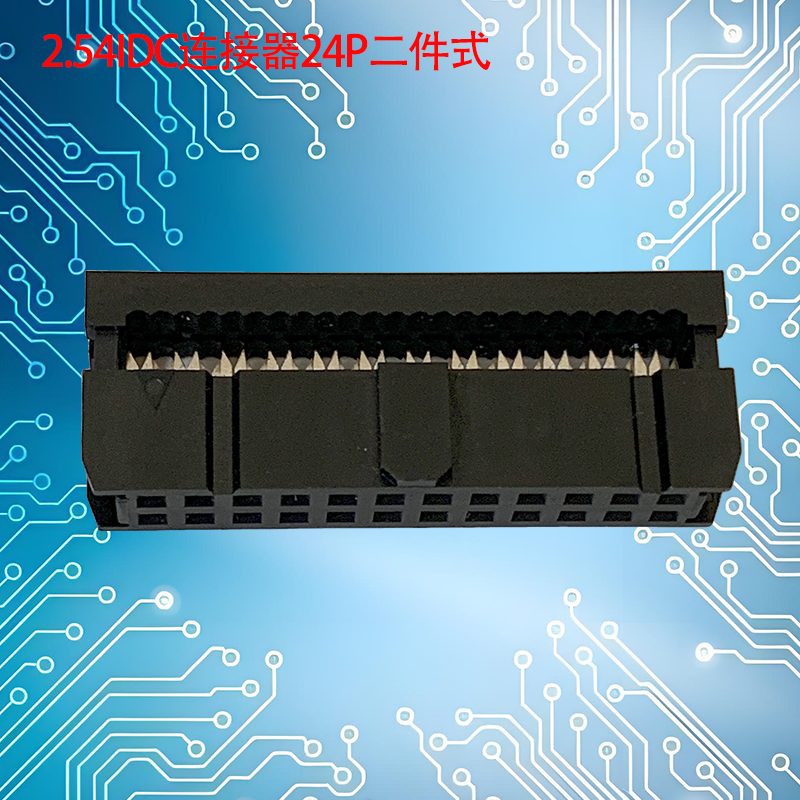

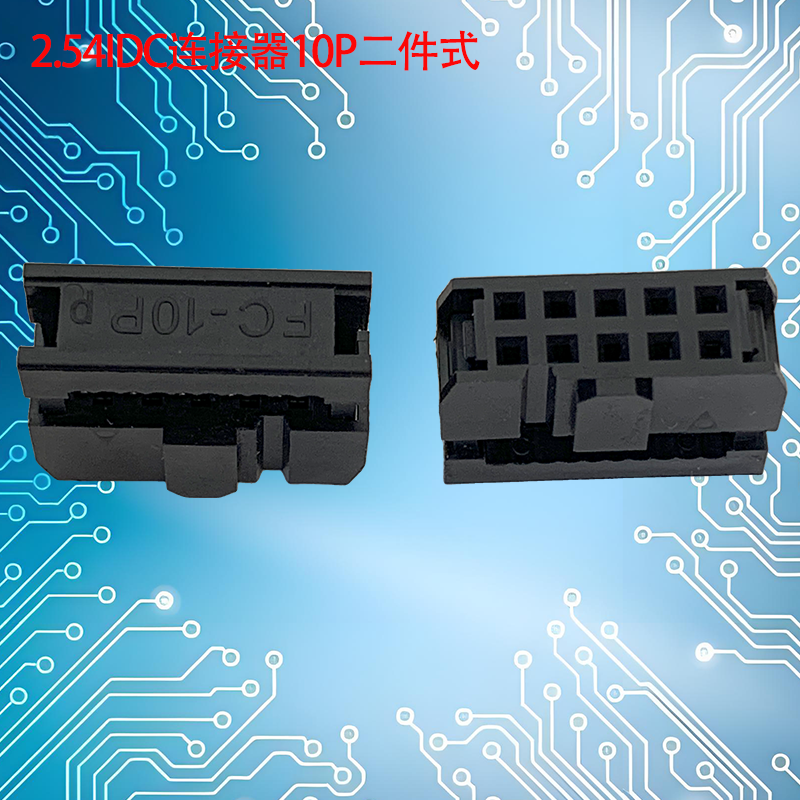

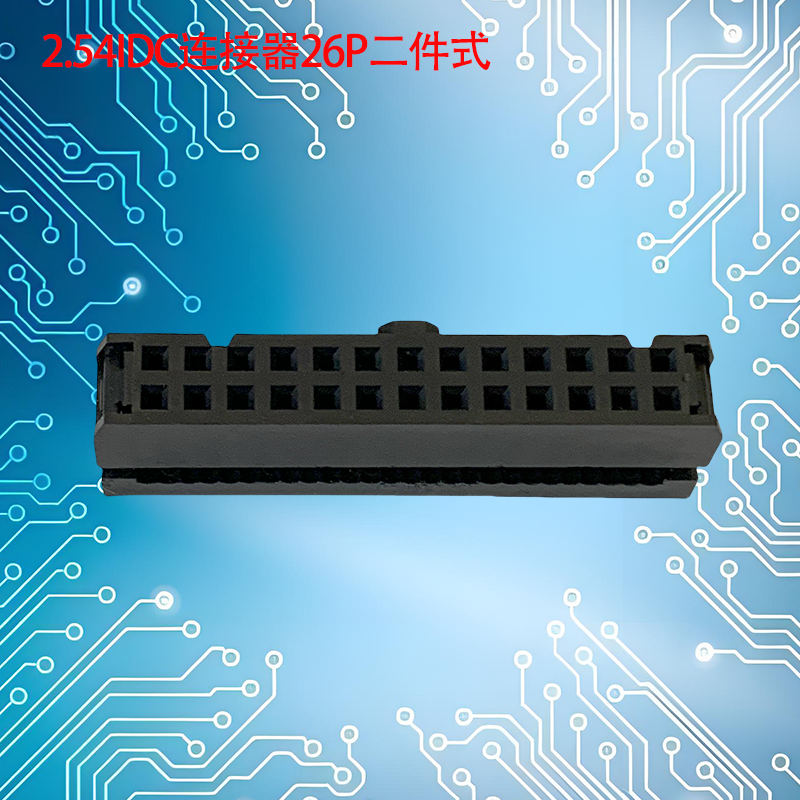

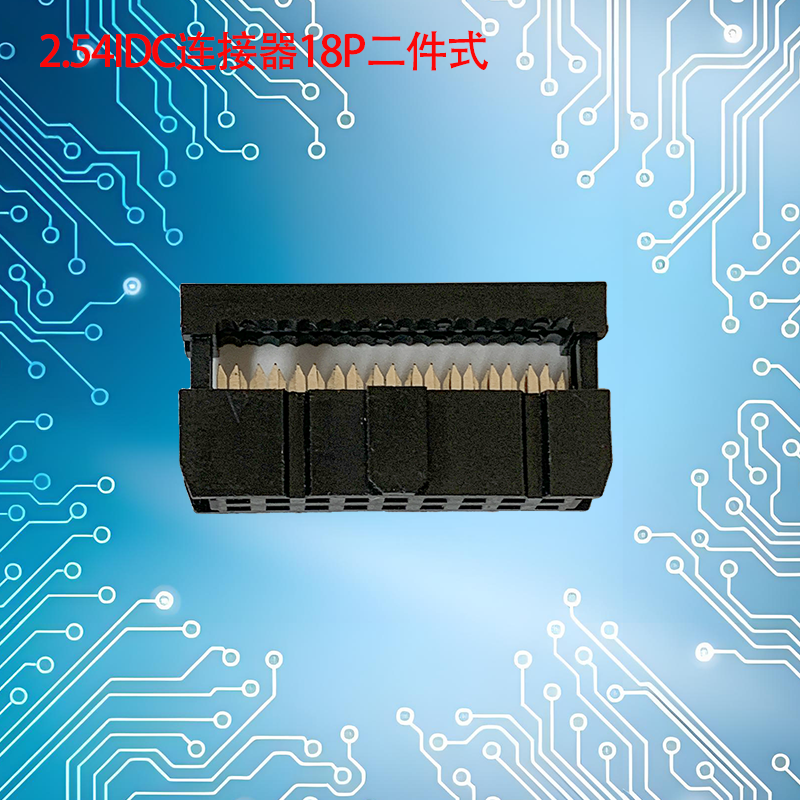

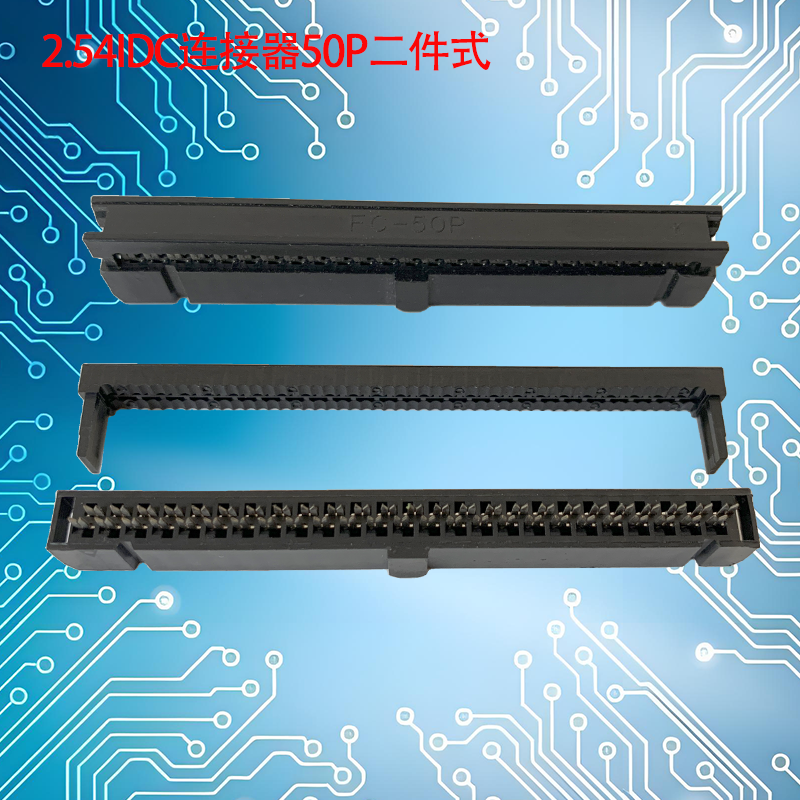

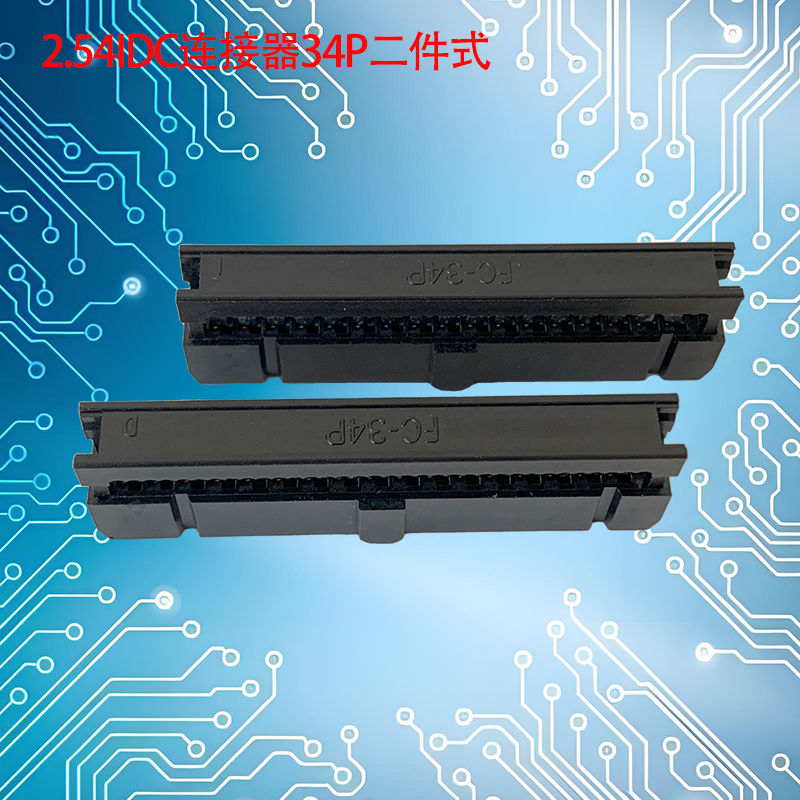

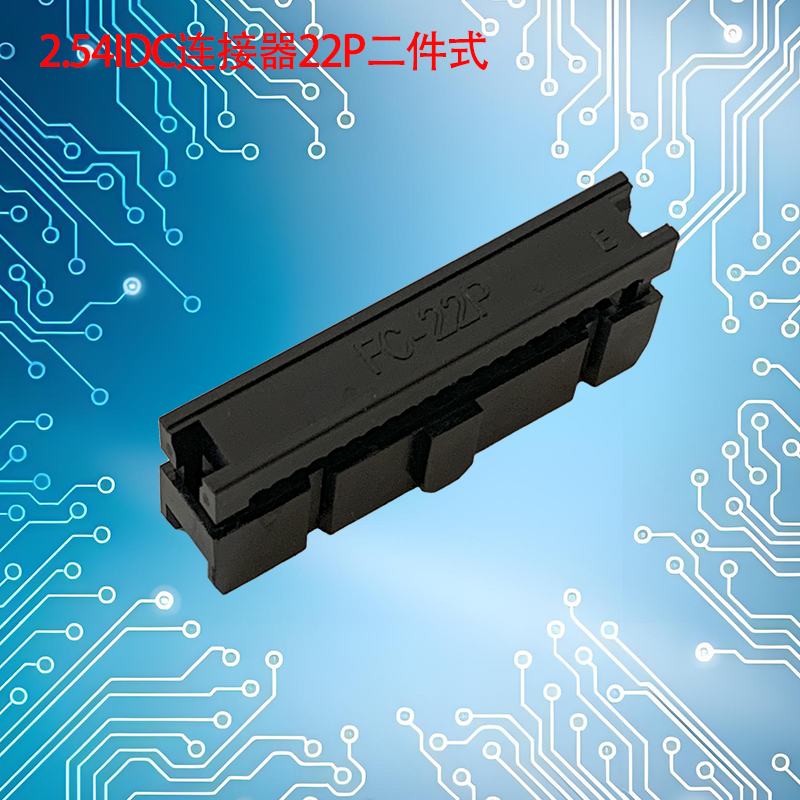

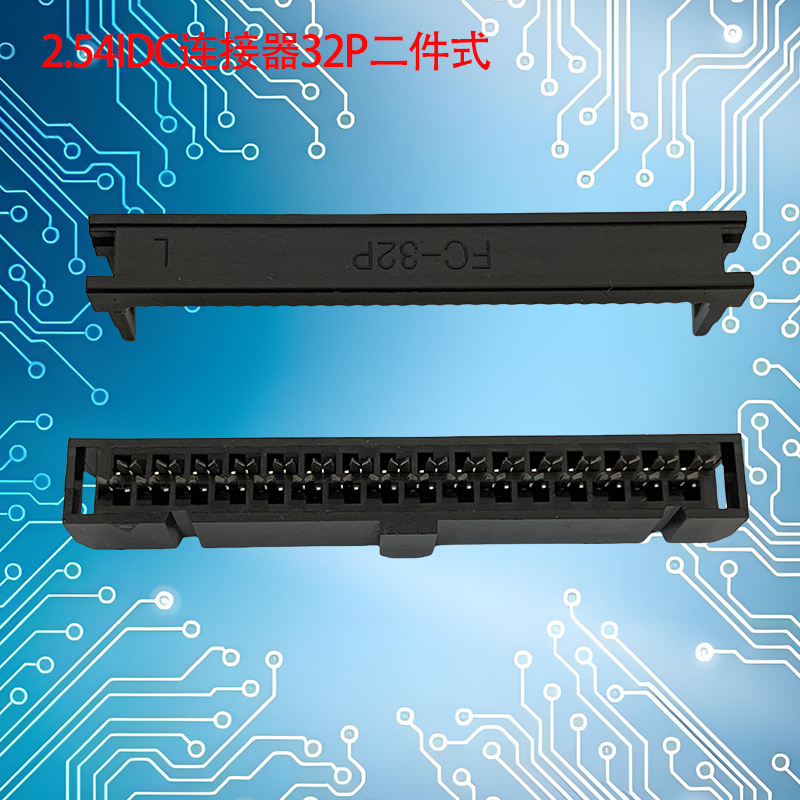

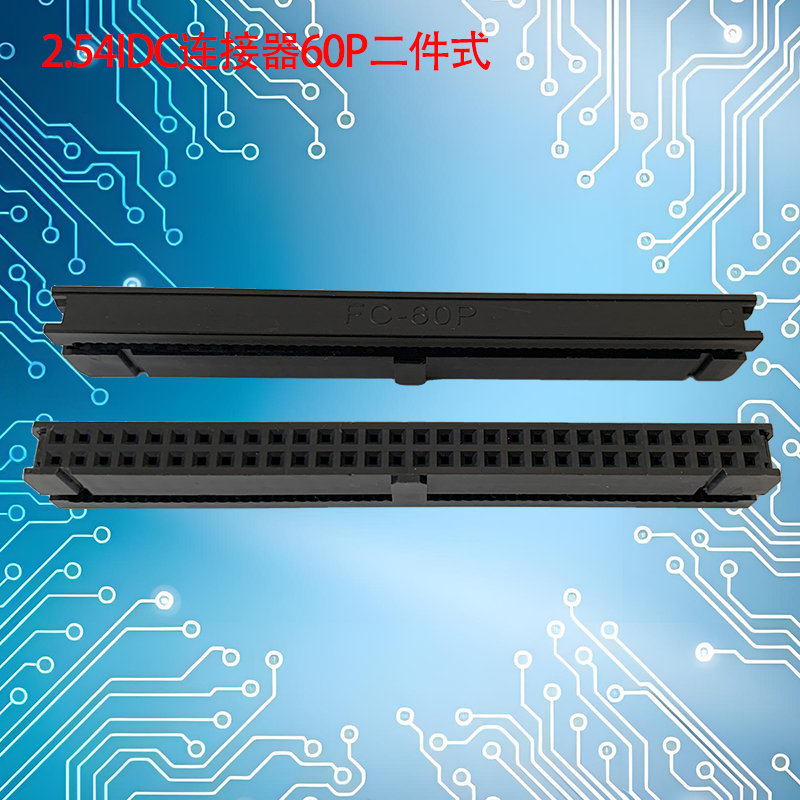

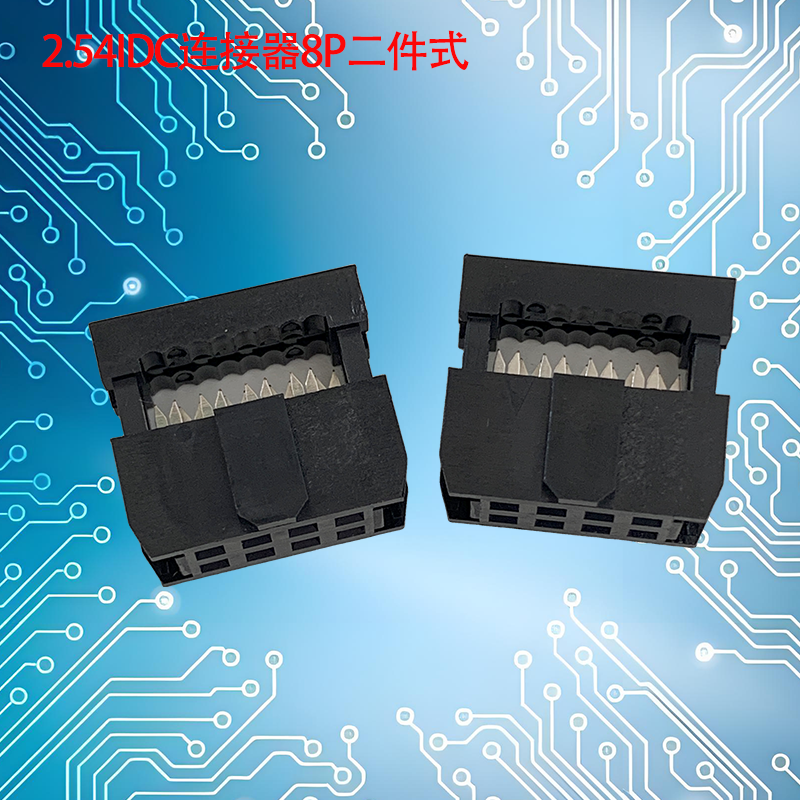

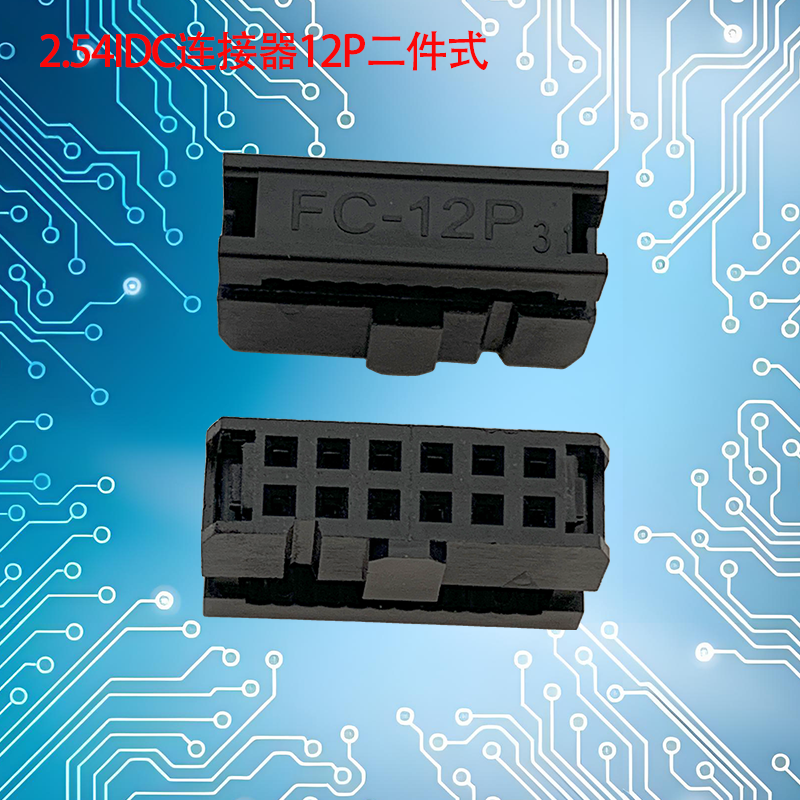

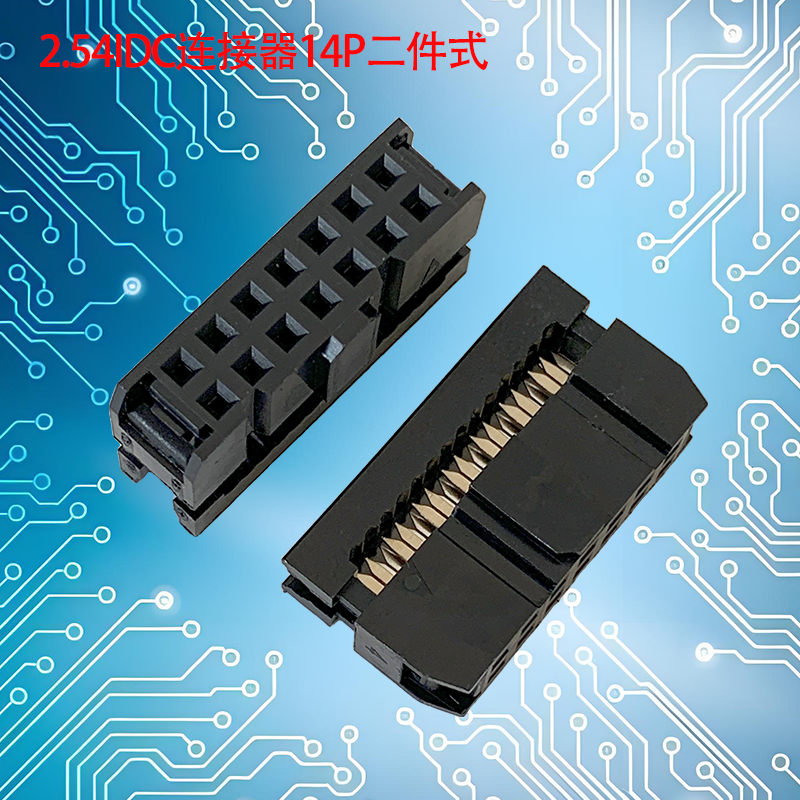

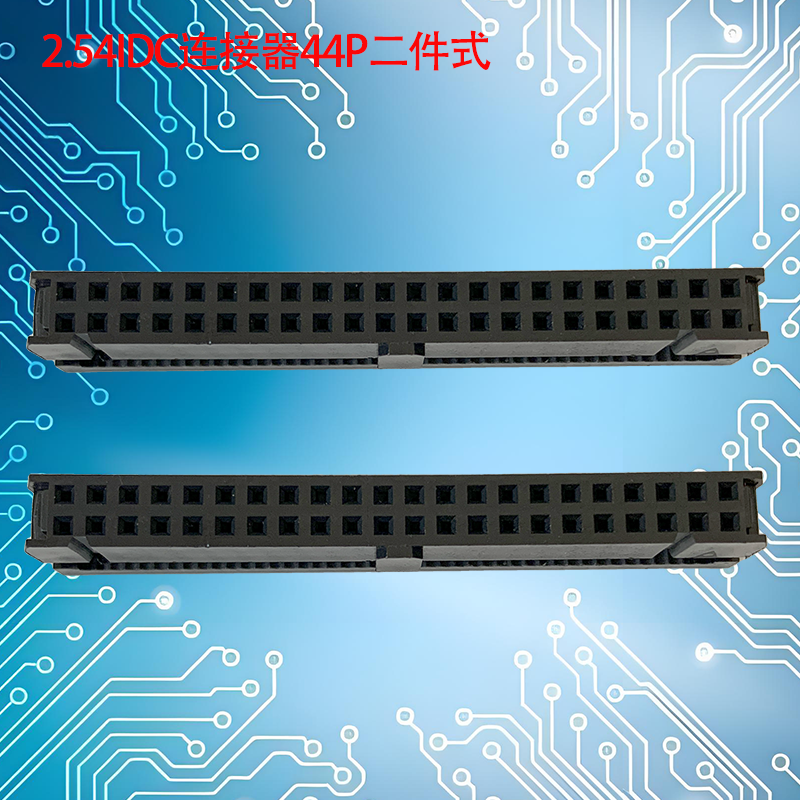

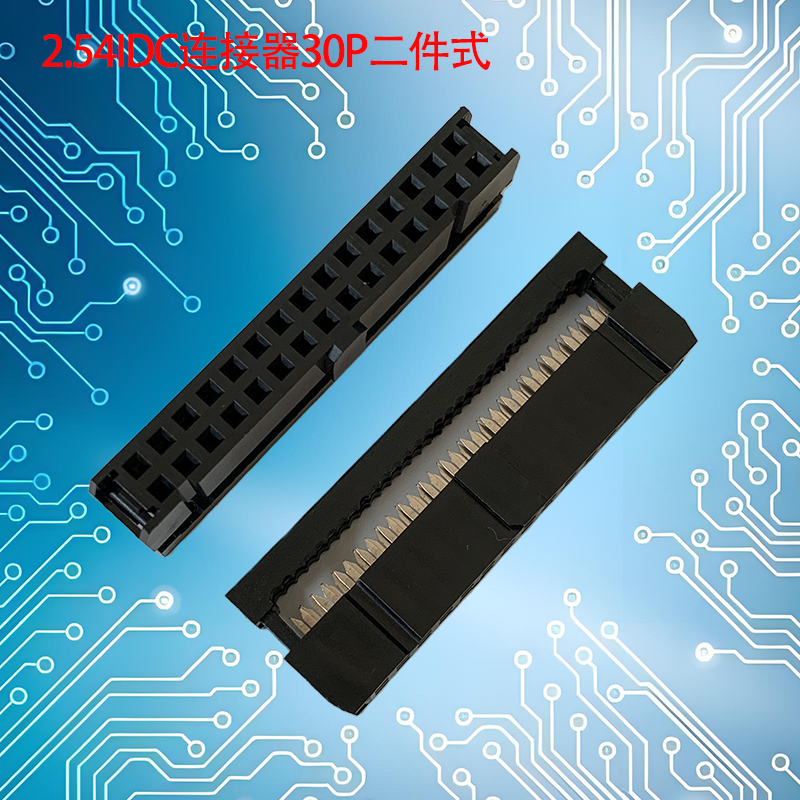

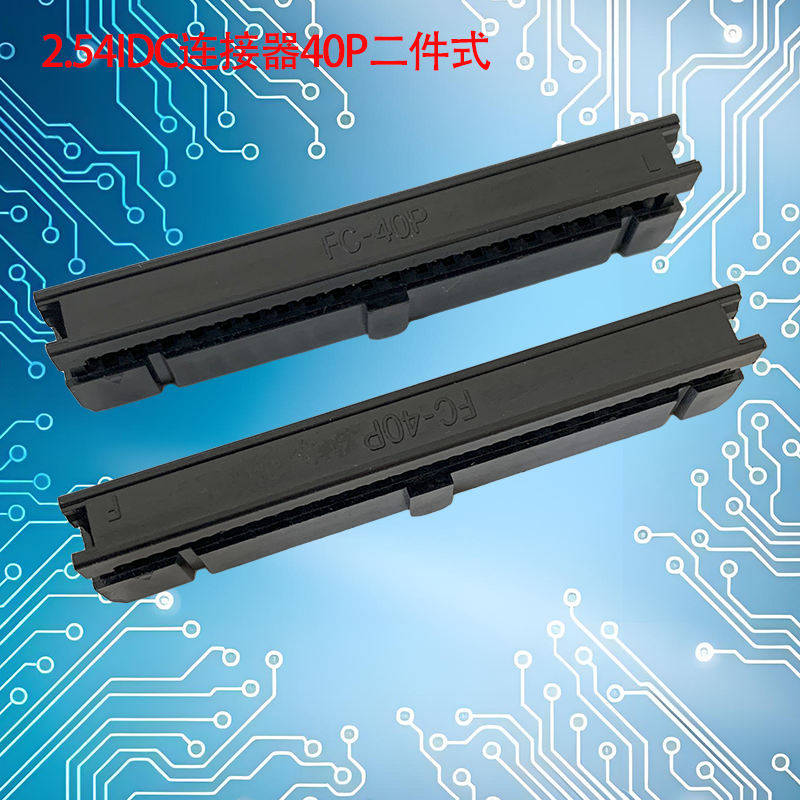

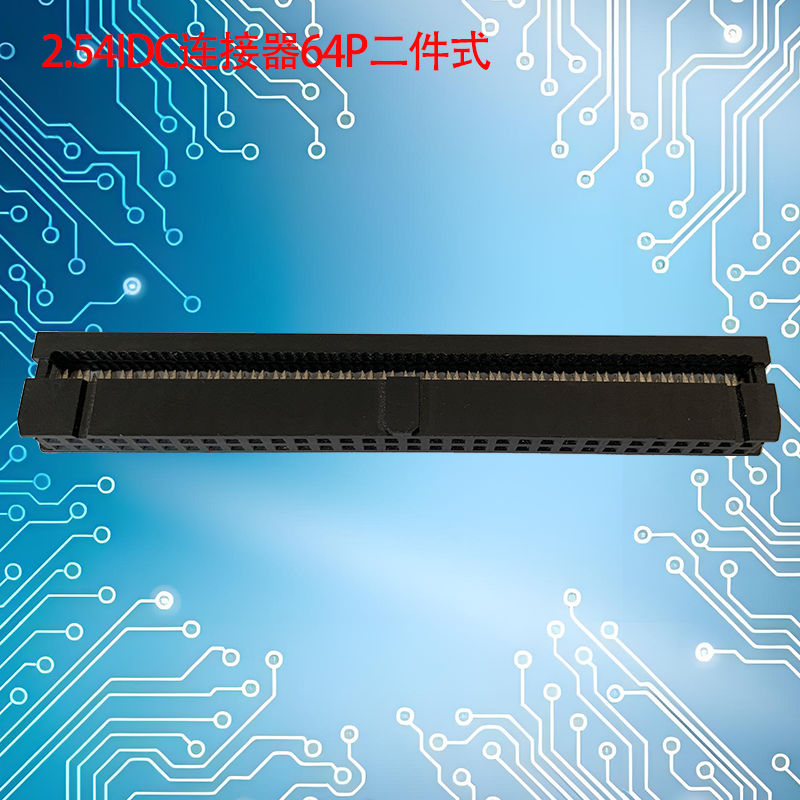

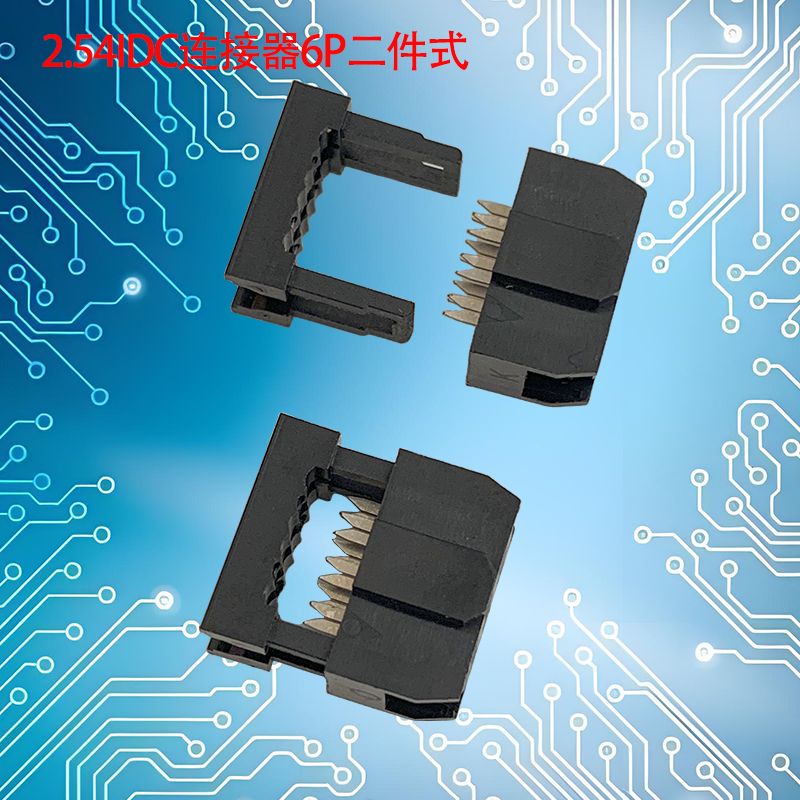

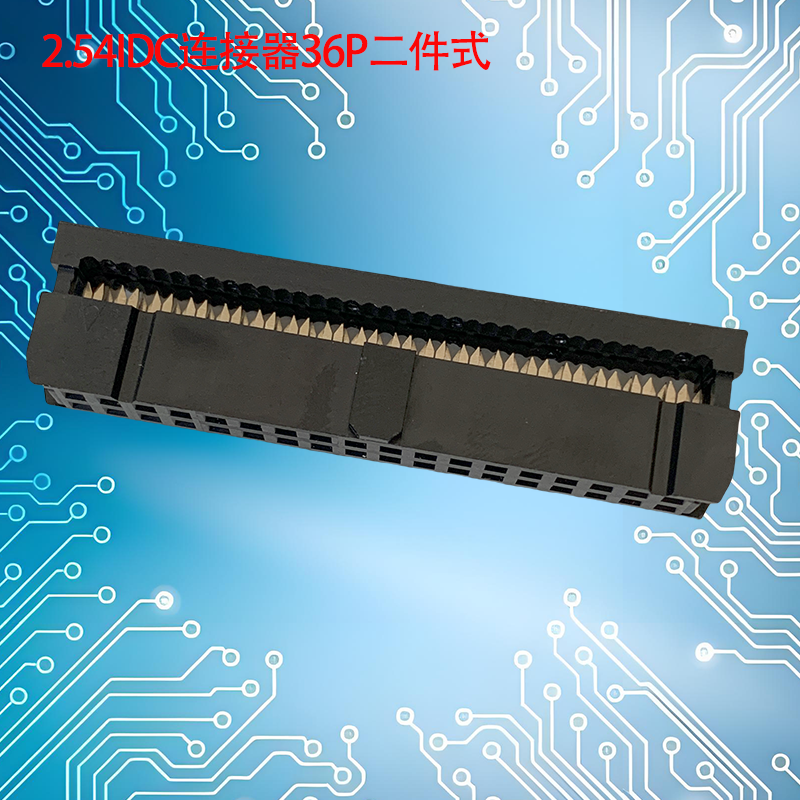

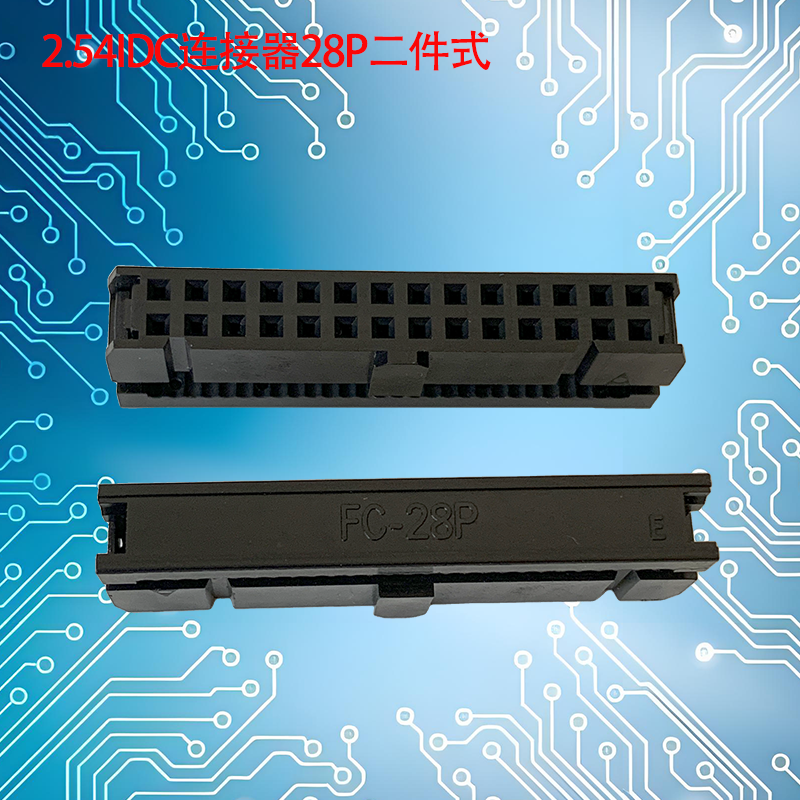

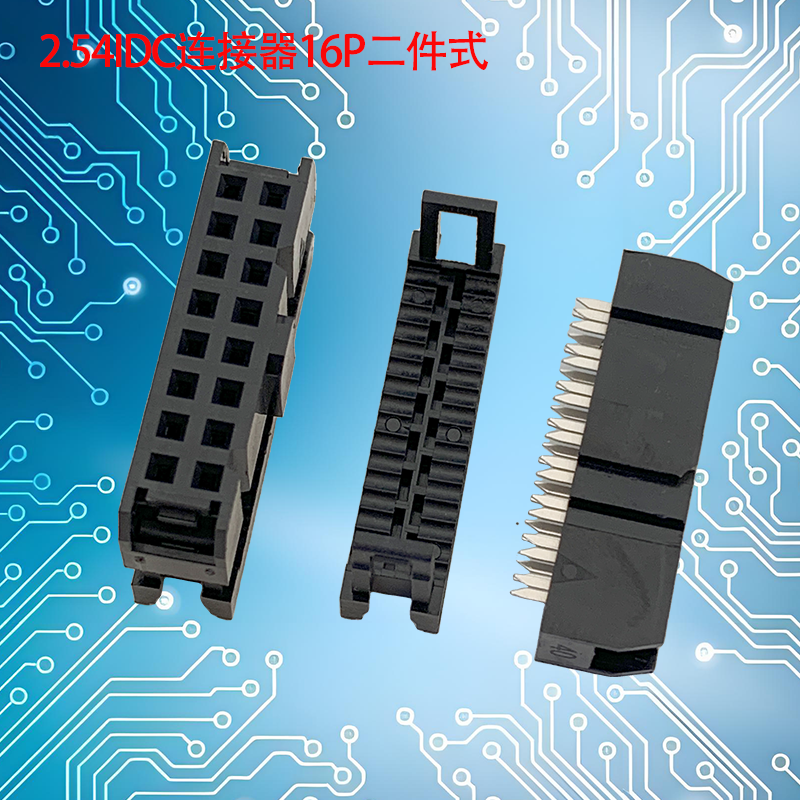

UNK-2.54-IDC连接器6P-64P
二维码
分享
产品概述

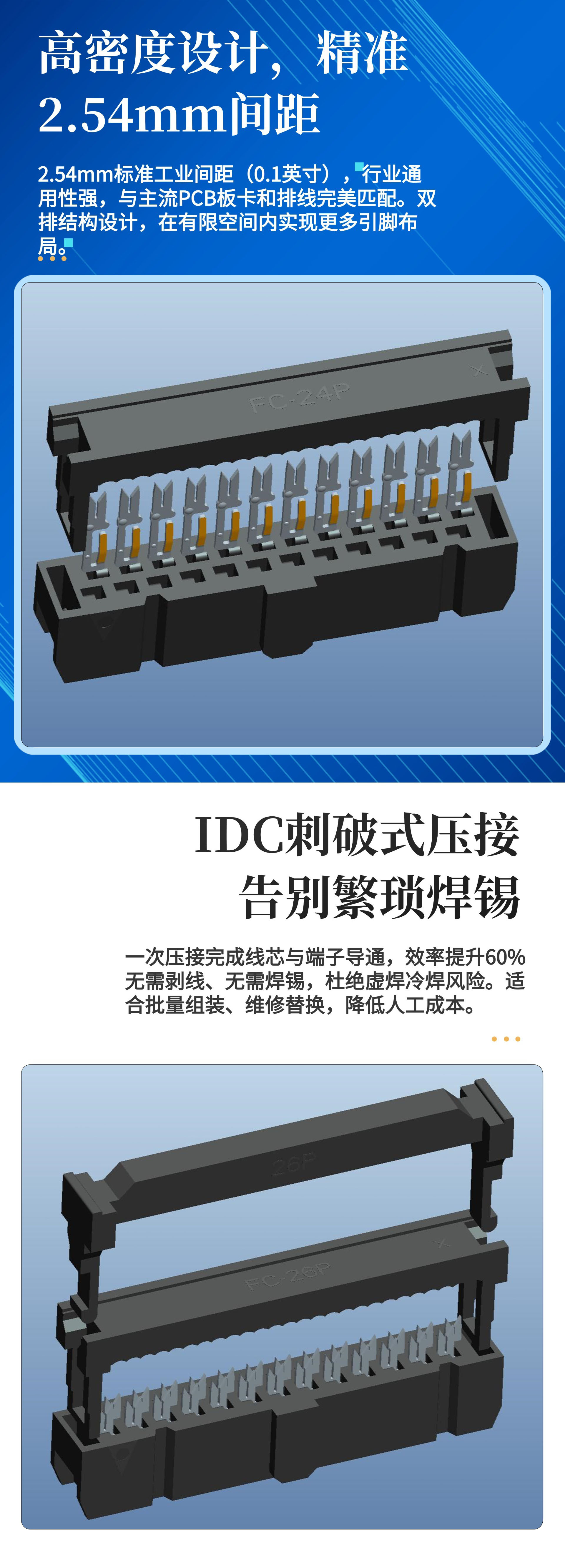

2.54mm间距IDC（绝缘位移）连接器是一款专为高密度、高可靠性连接设计的电子元器件。IDC连接器通过特殊设计的接触点刺穿绝缘层直接与导线导体连接，无需预先剥除线缆绝缘皮即可完成端接，广泛应用于电子设备内部的线对板信号传输与电源连接场景。

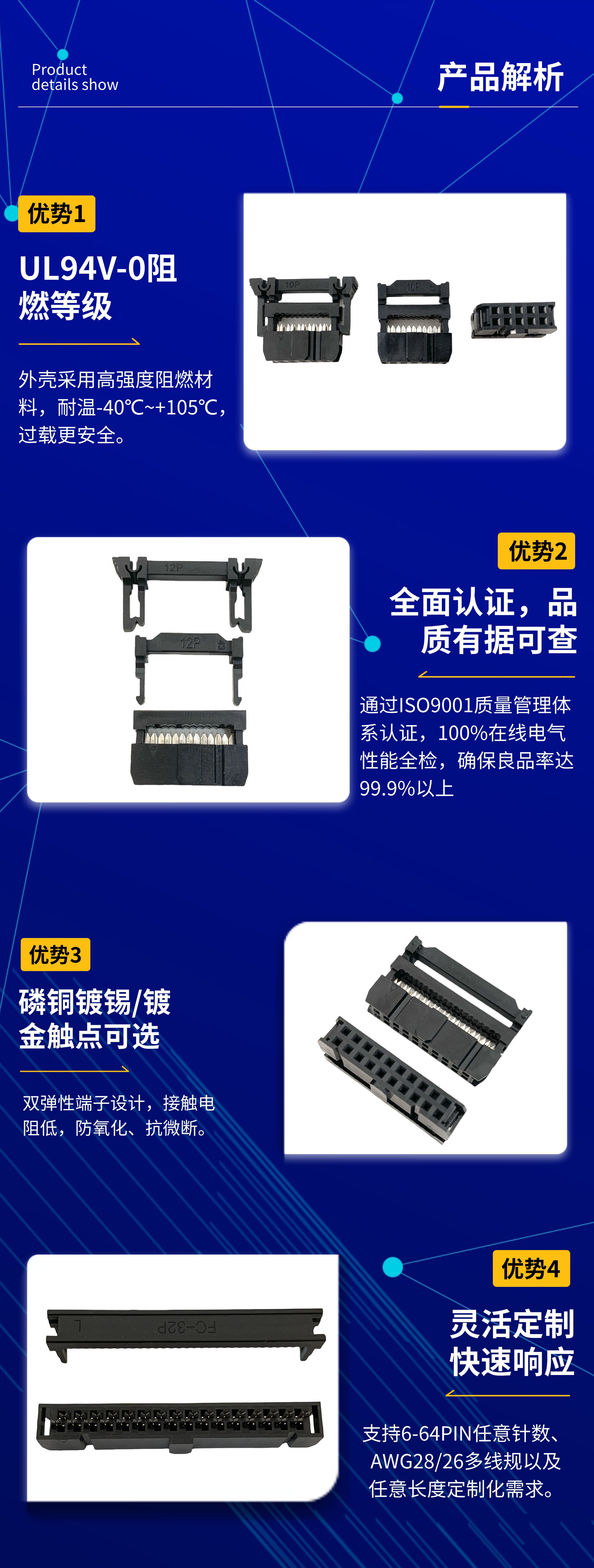

主要特点
◆ 高效便捷的端接方式
采用IDC绝缘位移端接技术，无需焊接即可快速完成电缆端接，显著提升装配效率，降低人工成本。连接器兼容26-28 AWG实心或绞合PVC绝缘带状电缆，适配常见的电子设备线缆规格。
◆ 坚固耐用的结构设计
外壳采用玻璃填充聚酯或热塑性材料，结构坚固耐用，抗冲击性强。部分型号符合UL 94V-0阻燃等级标准，在发生火灾时可在10秒内自行熄灭，确保设备使用安全。
◆ 优异的电气性能
触点材料选用磷青铜或铍铜，表面镀金或镀锡镍处理，具备优异的导电性能和抗氧化能力，有效延长连接器使用寿命。产品具备高绝缘电阻（典型值5000MΩ MIN）和优良的机械稳定性，确保信号传输的准确性与连接的可靠性。
◆ 宽广的环境适应性
工作温度范围覆盖-55℃至+105℃（部分型号可达-65℃），能够适应高低温等严苛工况环境。触点镀层设计可确保100次以上插拔性能。
◆ 安全环保
产品符合RoHS环保标准，安全可靠。部分系列配备极化插槽和键接设计，有效防止错配。
技术规格
参数 规格
间距 2.54mm（0.100英寸）
排数 双排（部分型号单排）
触点数量 8P至64P可选
额定电流 1A - 3A（视具体型号而定）
绝缘电阻 ≥5000MΩ
工作温度 -55℃至+105℃（部分-65℃至+105℃）
触点材料 磷青铜 / 铍铜
触点镀层 镀金 / 镀锡
外壳材料 玻璃填充聚酯 / 热塑性
阻燃等级 UL 94V-0
2.54mm间距IDC（绝缘位移）连接器是一款专为高密度、高可靠性连接设计的电子元器件。IDC连接器通过特殊设计的接触点刺穿绝缘层直接与导线导体连接，无需预先剥除线缆绝缘皮即可完成端接，广泛应用于电子设备内部的线对板信号传输与电源连接场景。
主要特点
◆ 高效便捷的端接方式
采用IDC绝缘位移端接技术，无需焊接即可快速完成电缆端接，显著提升装配效率，降低人工成本。连接器兼容26-28 AWG实心或绞合PVC绝缘带状电缆，适配常见的电子设备线缆规格。
◆ 坚固耐用的结构设计
外壳采用玻璃填充聚酯或热塑性材料，结构坚固耐用，抗冲击性强。部分型号符合UL 94V-0阻燃等级标准，在发生火灾时可在10秒内自行熄灭，确保设备使用安全。
◆ 优异的电气性能
触点材料选用磷青铜或铍铜，表面镀金或镀锡镍处理，具备优异的导电性能和抗氧化能力，有效延长连接器使用寿命。产品具备高绝缘电阻（典型值5000MΩ MIN）和优良的机械稳定性，确保信号传输的准确性与连接的可靠性。
◆ 宽广的环境适应性
工作温度范围覆盖-55℃至+105℃（部分型号可达-65℃），能够适应高低温等严苛工况环境。触点镀层设计可确保100次以上插拔性能。
◆ 安全环保
产品符合RoHS环保标准，安全可靠。部分系列配备极化插槽和键接设计，有效防止错配。
技术规格
参数 规格
间距 2.54mm（0.100英寸）
排数 双排（部分型号单排）
触点数量 8P至64P可选
额定电流 1A - 3A（视具体型号而定）
绝缘电阻 ≥5000MΩ
工作温度 -55℃至+105℃（部分-65℃至+105℃）
触点材料 磷青铜 / 铍铜
触点镀层 镀金 / 镀锡
外壳材料 玻璃填充聚酯 / 热塑性
阻燃等级 UL 94V-0
产品详情核心参数工程图纸
2.54mm间距IDC扁平排线技术规格书（适配TE刺破式连接器）
适配系列：TE MTA-100 / AMPMODU MTE / AMP-LATCH 全系列2.54mm刺破式IDC连接器
1. 产品定义
本产品为2.54mm标准中心距平行扁平绝缘位移（IDC）专用排线，由深圳市优尼克科技独立研发、精密量产，专为匹配TE Connectivity全系列2.54mm间距刺破式IDC连接器设计。产品尺寸精度、导体结构、绝缘物性及电气性能完全对标行业通用IDC端接规范，可实现一次压接成型、稳定气密导通，是TE原厂线束的高可靠替代方案，适用于各类设备标准化信号互连场景。
2. 关键尺寸与精密公差
产品所有尺寸均依据 ISO 2768-m 中级精密公差标准 管控，整线一致性高，多芯同步压接无偏差。
参数项目 | 标准技术指标 | 公差范围 |
|---|---|---|
导体标准中心距 | 2.54mm | ±0.05mm |
全长导体间距累积误差 | ≤0.10mm | — |
10芯排线典型宽度 | 25.4mm | ±0.10mm |
排线整体厚度（含绝缘） | 1.02mm（28AWG）～1.25mm（24AWG） | ±0.05mm |
排线两端平行度 | ≤0.15mm | — |
长度公差（≤1m） | — | ±1.0mm |
长度公差（＞1m） | — | ±0.5% |
3. 导体电气与机械规格
产品提供24~28AWG多线规可选，标准采用高纯度镀锡铜绞线，支持裸铜、镀银铜定制，适配常规信号及高频低阻传输场景。导体镀锡层厚度≥1.5μm，符合行业防腐标准，抗拉强度优异，适配反复弯折与批量压接工况。
线规 AWG | 导体结构 股数/单丝直径(mm) | 导体截面积(mm²) | 最大直流电阻(Ω/km,20℃) | 绝缘耐压(DC,1min) |
|---|---|---|---|---|
28 | 7/0.127 | 0.089 | 223 | 500V |
26 | 7/0.160 | 0.141 | 140 | 500V |
24 | 11/0.160 | 0.205 | 94.2 | 500V |
导体机械参数：导体抗拉强度≥210N/mm²，结构紧实无散股，可承受标准化IDC刺破压接不损伤、不变形。
4. 绝缘材料性能参数
产品提供PVC、常规PE、耐热PE多款绝缘材质可选，适配不同温区工况，阻燃、绝缘、耐老化性能优异，绝缘单边厚度控制在0.22~0.28mm（随线规微调），可保障IDC端子刃口均匀刺入，形成稳定气密接触。
绝缘材质 | 工作温度范围 | UL阻燃等级 | 体积电阻率(Ω·cm) | 介电强度(kV/mm) |
|---|---|---|---|---|
PVC | -20℃～+80℃ | VW-1 | ≥1×10¹² | ≥20 |
PE | -40℃～+105℃ | FT-1 | ≥1×10¹⁴ | ≥28 |
耐热PE | -40℃～+105℃ | FT-1 / VW-1双等级 | ≥1×10¹⁴ | ≥28 |
5. TE连接器适配性与可靠性验证
本排线已完成与TE Connectivity主流2.54mm IDC刺破式系列连接器的全项机械、电气、环境兼容性测试，适配型号覆盖市面常用料号，可直接匹配量产工艺。
适配TE系列及典型料号：
MTA-100：3-641534-2、5-640623-5
AMPMODU MTE：1-103958-2
AMP-LATCH：1-111446-7、1658622-5
兼容验证合格标准：
压接保持力 | 28AWG≥10N；24AWG≥15N，轴向拉拔无松脱脱出 |
压接后接触电阻 | 40mV/100mA测试条件下，≤30mΩ，接触稳定低损耗 |
绝缘电阻 | 相邻导体500V DC测试，≥100MΩ，绝缘性能优异 |
介质耐压性能 | 相邻导体500V AC、持续1min，无击穿、无闪络 |
盐雾可靠性 | 5%NaCl、48h盐雾测试，镀锡层无红锈、无基材腐蚀 |
温度循环稳定性 | -40℃～+105℃、100次循环，接触电阻变化率≤±10% |
6. 标准化压接工艺建议
本产品完全适配TE原厂设备及国产等效工装，无需调整现有制程参数，量产良率稳定。
推荐压接设备：TE原厂IDC压接工具、国产等效2.54mm间距手动/自动压接机（适配三堡HT-209、CP-373R等效模具）
标准压接深度：压接后排线表面至连接器上沿压缩量控制在0.2~0.4mm，保证充分刺破、无过压损伤
对位标识：排线自带首芯红点标记、定位槽，可快速识别第一引脚，杜绝反插、错插问题
7. 定制化技术选项
优尼克支持多维度参数定制与二次深加工，可匹配各类差异化结构、工况及装配需求。
定制项目 | 规格范围 | 定制说明 |
|---|---|---|
芯数规格 | 2P～64P | 支持单排、双排结构（64P为32×2双排布局） |
导体线规 | 28AWG / 26AWG / 24AWG | 支持特殊混线规定制，需匹配压接间隙验证 |
排线颜色 | 标准灰RAL7042、彩色、定制色 | 可按RAL色卡、潘通色号精准配色 |
端部加工 | 剥皮、半剥、浸锡、压接端子 | 剥皮长度2~15mm，加工公差±0.5mm |
分叉/并头加工 | 任意分叉长度、单头并压 | 支持并头点胶加固，提升结构稳定性 |
EMI屏蔽定制 | 铝箔麦拉包裹+接地铜线 | 定制屏蔽型排线，抑制信号干扰，适配高频场景 |
8. 质量管控与合规认证
环保合规：完全符合RoHS 2.0（EU 2015/863）、REACH标准，SVHC高关注物质含量＜0.1%，绿色环保无有害添加
安规认证：可申请UL黄卡认证（档案号可单独提供），绝缘、阻燃性能符合UL安规体系
出厂检测：每批次100%导通性能全检，绝缘耐压抽样检测，全程品质可追溯
9. 知识产权与适配声明
本文中提及的TE、泰科、MTA-100、AMPMODU MTE、AMP-LATCH等商标及产品型号均为TE Connectivity及其关联公司合法持有。相关标识仅用于明确本产品的兼容适配范围与工程对接标准，不构成商标授权、专利借用及品牌关联。
本2.54mm IDC扁平排线为深圳市优尼克科技独立设计、自主开模、全程自研量产产品，非TE原厂配套及授权产品。产品所有尺寸、材质、电气及可靠性参数均通过自主实测验证，可稳定匹配对应标准连接器，不存在知识产权侵权风险。
